| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
10شاشة PCAP TFT ذات الدرجة الصناعية من 1 بوصة LVDS 1024x600 بكسل مع شاشة لمسة سعةمقدمة المنتج
شاشة Tianxianwei TXW100076B0-XL PCAP TFT هي شاشة IPS كاملة عرض 10.1 بوصة بدقة 1024 × 600 بكسل. تدعم وحدة العرض LCD TFT من الدرجة الصناعية واجهة RGB 8 بت.
يتبنى TXW100076B0-XL تصميم شاشة لمسة سعة ، مع خيارات لمسة واحدة ومتعددة اللمسات المتاحة. يبلغ سطوعية TFT TXW100076B0-XL 700cd / m2.إذا كنت تريد زيادة الوضوح، يرجى الاتصال بنا للحصول على المزيد من الدعم الفني.
شاشة TFT لمسة LCD TXW100076B0-XL تستخدم على نطاق واسع في أجهزة الزراعة شاشة التحكم المركزي شاشة أداة عرض، شاحنة شاشة الملاحة، شاشة المعدات الصناعية،عرض الأدوات الطبية، إلخ
| المنتج: | 10.1 بوصة PCAP TFT Display |
| القرار: | 1024 RGB × 600 |
| ضوء السطح: | 700 Cd/m2 ((نيت) |
| واجهة: | واجهة 8 بتات RGB |
| اتجاه المشاهدة: | IPS، كل زاوية الرؤية (85/85/85/85) |
| رقم الدبوس: | 50 دبوس |
| الخطوط العريضة: |
252*150*65(ملم) |
| المنطقة النشطة: |
222.72 * 125.28(ملم) |
| معالجة سطح شاشة LCD: | الطلاء الصلب ((3H) |
| ألوان العرض: | 16.7 م |
| نسبة NTSC: | 50% |
| شاشة لمسة: | لوحة لمسة سعة (CTP) |
| واجهة شاشة اللمس: | IIC |
|
لمسة IC: |
GT9271 |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| درجة الحرارة: | -30°C إلى +80°C |
| الامتثال: | متوافق مع FCC و RoHS |
| الشهادة: | ISO9001:2015 / ISO1400:2015 |
رسم المنتج
وصف وظيفة الوحدة
| رقم البين | الرمز | الـ LCMالوصف | ملاحظات |
| 1 | مصباح LEDأ | إمدادات الطاقة + لمضيئة خلفية | |
| 2 | مصباح LEDأ | إمدادات الطاقة + لمضيئة خلفية | |
| 3 | مصباح LEDك | إمدادات الطاقة - للضوء الخلفيالكاثود | |
| 4 | مصباح LEDك | إمدادات الطاقة - للضوء الخلفيالكاثود | |
| 5 | الـ GND |
أرضية الطاقة |
|
| 6 | VCOM |
الجهد المشترك |
|
| 7 | DVDD |
طاقة الدوائر الرقمية3.3 فولت |
|
| 8 | الوضع |
تحديد وضع DE/SYNC. |
|
| 9 | DE | إشارة تمكين البيانات في وضع RGB I/F 1 | |
| 10 | VS | مزامنة عمودية إشارة في RGB I/F | |
| 11 | HS | مزامنة أفقية إشارة في RGB I/F | |
| 12 | B7 | البيانات الزرقاء | |
| 13 | B6 | البيانات الزرقاء | |
| 14 | B5 | البيانات الزرقاء | |
| 15 | B4 | البيانات الزرقاء | |
| 16 | B3 | البيانات الزرقاء | |
| 17 | B2 | البيانات الزرقاء | |
| 18 | B1 | البيانات الزرقاء | |
| 19 | B0 | البيانات الزرقاء | |
| 20 | مجموعة السبع | البيانات الخضراء | |
| 21 | G6 | البيانات الخضراء | |
| 22 | G5 | البيانات الخضراء | |
| 23 | G4 | البيانات الخضراء | |
| 24 | G3 | البيانات الخضراء | |
| 25 | G2 | البيانات الخضراء | |
| 26 | G1 | البيانات الخضراء | |
| 27 | G0 | البيانات الخضراء | |
| 28 | R7 | بيانات حمراء | |
| 29 | R6 | بيانات حمراء | |
| 30 | R5 | بيانات حمراء | |
| 31 | R4 | بيانات حمراء | |
| 32 | R3 | بيانات حمراء | |
| 33 | R2 | بيانات حمراء | |
| 34 | R1 | بيانات حمراء | |
| 35 | R0 | بيانات حمراء | |
| 36 | الـ GND | أرضية الطاقة | |
| 37 | DCLK | إشارة ساعة البكسلات في RGB I/F | |
| 38 | الـ GND | أرضية الطاقة | |
| 39 | SH(إل آر) |
تحويل مصدر الخروج الاتجاه الأفقي تحديد: ?? H??: S[1]->S[2]->...->S[1920] (المعيار الافتراضي) ل: S[1920]->S[1919]->...->S[1] |
|
| 40 | UPDN |
تحديد الاتجاه العمودي لتحويل مخرج البوابة: (هـ): مسح من أعلى إلى أسفل (L): مسح من الأسفل إلى الأعلى |
|
| 41 | VGH |
البوابة على الجهد |
|
| 42 | VGL |
البوابة OFF الجهد |
|
| 43 | AVDD |
طاقة الدوائر التناظرية |
|
| 44 | إعادة تعيين |
الاحتياطي العالمي |
|
| 45 | NC |
لا يوجد اتصال |
|
| 46 | VCOM |
الجهد المشترك |
|
| 47 | DITHB |
وظيفة التثبيت. وظيفة التثبيت. DITHER = H:تمكين وظيفة التثبيت الداخلية. |
|
| 48 | الـ GND | أرضية الطاقة | |
| 48 | NC |
لا يوجد اتصال |
|
| 50 | NC |
لا يوجد اتصال |

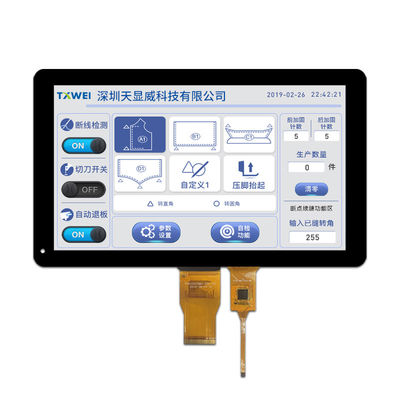

صورة المنتج
كلمة رئيسية للبحث:شاشة TFT الصناعية 10.1 بوصة، PCAP TFT LCD 10.1 بوصة، PCAP TFT LCD 10.1 بوصة، tft10.1 "، 10.1 بوصة tft lcd، 10.1" tft lcd، 10.1 بوصة tft lcd، tft lcd 10.1شاشة 10.1 بوصة، شاشة 10.1 بوصة، شاشة 10.1 بوصة، شاشة 10.1 بوصة، شاشة 10.1 بوصة، شاشة 10.1 بوصة، شاشة 10.1 بوصة، شاشة 10.1 بوصةالشاشة 10شاشة شاشة شاشة شاشة شاشة شاشة شاشة شاشة شاشة شاشة شاشة
