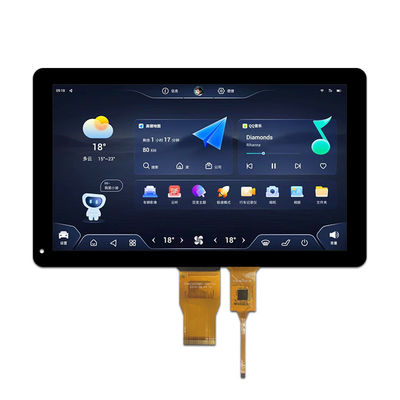

10.1 بوصة شاشة TFT لوحة لمس سعة 1024 * 600 دقة 700 نيت واجهة RGB

الـ MOQ: negotiate
السعر: negotiate
التعبئة القياسية: cardboard
فترة التسليم: 16
طريقة الدفع او السداد: L/C TT D/P
القدرة على التوريد: 10000pcs
معلومات مفصلة
وصف المنتج
معلومات مفصلة
Place of Origin
Guangdong,China
اسم العلامة التجارية
TXWEI
إصدار الشهادات
CE ROHS FCC
Model Number
TXW100076B0-XL
اتجاه الرؤية:
IPS
واجهة تعمل باللمس:
IIC
برنامج تشغيل LCM IC:
HX8282A11+HX8696
درجة حرارة التشغيل:
-20+70 درجة مئوية
المنطقة النشطة:
222.72*125.28 (مم)
واجهة Lcm:
RGB 24 بت
عنصر القيادة:
مصفوفة نشطة TFT
إبراز:

1024*600 لوحة شاشة TFT,10.1 بوصة لوحة شاشة TFT,لوحة شاشة TFT من 700 نيت

,

10.1 Inch TFT Screen Panel

,

700nits TFT Screen Panel

وصف المنتج





شاشة IPS عالية الوضوح 10.1 بوصة RGB TFT 1024x600 مع PCAP  الوصف



TXW100076B0-XL هي وحدة TFT-LCD ذات الإضاءة العالية 1024 x 600 IPS مع شاشة لمسة سعة (PCAP).هذه الوحدة TFT تعتمد تكنولوجيا IPS ولها مزايا زاوية عرض واسعة من اليسار: 85/يمين: 85/على: 85/أسفل: 85 درجة (عادة) وارتفاع سطوع 700 نيت (القيمة النموذجية). إذا كان العميل يتطلب سطوع أعلى، يرجى الاتصال موظفي المبيعات لدينا.

المنتج: 10.1" بوصة TFT LCD القرار: 1024×600 نقطة
شاشة لمسة: مع CTP مقاس الزجاج الغطاء: قابلة للتخصيص
مقاس المخطط:

252*150*6.5ملم

 اتجاه المشاهدة: جميع زوايا الرؤية (85/85/85/85)
واجهة: RGB رقم الدبوس: 50 دبوس
الاتصال: التشغيل ضوء السطح: 700 Cd/m2 ((نيت)
مدة حياة LED: 30000 ساعة الامتثال: متوافق مع FCC و RoHS









شاشة IPS عالية الوضوح 10.1 بوصة RGB TFT 1024x600 مع PCAP الرسم

10.1 بوصة شاشة TFT لوحة لمس سعة 1024 * 600 دقة 700 نيت واجهة RGB 0





10.1 بوصة شاشة TFT لوحة لمس سعة 1024 * 600 دقة 700 نيت واجهة RGB 1







أالبوليوتمالحد الأدنىRالتأثير



السمات الرمز دقيقة. (ماكس) الوحدة
درجة حرارة تشغيل LCM Tالـ OPR -20 +70 °C
درجة حرارة تخزين LCM TSTG -30 +80 °C
درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH) Tالـ OPR -20 +70 °C
TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH) TSTG -30 +80 °C
الرطوبة RH ... 90 %





TFT العاصمةجالخصائص



السمات الرمز دقيقة. -أجل. (ماكس) الوحدة ملاحظة
معدل تشغيل TFT هرتز ... 60 ... هرتز
فولتاج التغذية ل ((DC/DC) VDD 3.0 3.3 3.3 V
بوابة TFT ON Voltage VGH 16.5 17 17.5 V الملاحظة 2
بوابة TFT من الجهد VGL - سبعة.5 -7 -ستة5 V الملاحظة 2
الجهد العادي TFT Vcom 3.0 3.3 4.7 V الملاحظة 1
AVDD أوفد ... 9.6 ... V الملاحظة 3

الملاحظة 1: يجب تعديل قيمة VCOM حسب الحالة المختلفة لتحسين قيمة Flicker.
الملاحظة 2: VGH و VGL هي فولتاجيات تشغيل بوابة TFT.
ملاحظة 3: ضبط التباين، وجعل اللون أكبر وأكثر قتامة، وجعل اللون أصغر وأخف.





وصف وظيفة الوحدة



رقم البين الرمز وصف LCM ملاحظات
1 LEDA إمدادات الطاقة + لمضيئة خلفية
2 LEDA إمدادات الطاقة + لمضيئة خلفية
3 LEDK إمدادات الطاقة - لقطود الضوء الخلفي
4 LEDK إمدادات الطاقة - لقطود الضوء الخلفي
5 الـ GND

أرضية الطاقة


6 VCOM

الجهد المشترك


7 DVDD

طاقة الدوائر الرقمية 3.3 فولت


8 الوضع

تحديد وضع DE/SYNC.


9 DE إشارة تمكين البيانات في وضع RGB I/F 1
10 VS مزامنة عمودية إشارة في RGB I/F
11 HS مزامنة أفقية إشارة في RGB I/F
12 B7 البيانات الزرقاء
13 B6 البيانات الزرقاء
14 B5 البيانات الزرقاء
15 B4 البيانات الزرقاء
16 B3 البيانات الزرقاء
17 B2 البيانات الزرقاء
18 B1 البيانات الزرقاء
19 B0 البيانات الزرقاء
20 مجموعة السبع البيانات الخضراء
21 G6 البيانات الخضراء
22 G5 البيانات الخضراء
23 G4 البيانات الخضراء
24 G3 البيانات الخضراء
25 G2 البيانات الخضراء
26 G1 البيانات الخضراء
27 G0 البيانات الخضراء
28 R7 بيانات حمراء
29 R6 بيانات حمراء
30 R5 بيانات حمراء
31 R4 بيانات حمراء
32 R3 بيانات حمراء
33 R2 بيانات حمراء
34 R1 بيانات حمراء
35 R0 بيانات حمراء
36 الـ GND أرضية الطاقة
37 DCLK إشارة ساعة البكسلات في RGB I/F
38 الـ GND أرضية الطاقة
39 SHLR

تحويل مصدر الخروج الاتجاه الأفقي تحديد:

?? H??: S[1]->S[2]->...->S[1920] (المعيار الافتراضي)

ل: S[1920]->S[1919]->...->S[1]


40 UPDN

تحديد الاتجاه العمودي لتحويل مخرج البوابة:

(هـ): مسح من أعلى إلى أسفل

(L): مسح من الأسفل إلى الأعلى


41 VGH

البوابة على الجهد


42 VGL

البوابة OFF الجهد


43 AVDD

طاقة الدوائر التناظرية


44 إعادة تعيين

الاحتياطي العالمي


45 NC

لا يوجد اتصال


46 VCOM

الجهد المشترك


47 DITHB

وظيفة التثبيت. وظيفة التثبيت. DITHER = H:تمكين وظيفة التثبيت الداخلية.
DITHER = L:إيقاف تشغيل وظيفة التردد الداخلي


48 الـ GND أرضية الطاقة
49 NC

لا يوجد اتصال


50 NC

لا يوجد اتصال









صورة المنتج

10.1 بوصة شاشة TFT لوحة لمس سعة 1024 * 600 دقة 700 نيت واجهة RGB 2





10.1 بوصة شاشة TFT لوحة لمس سعة 1024 * 600 دقة 700 نيت واجهة RGB 3

العلامات:

7.0 بوصة شاشة TFT LCD,شاشة LCM TFT LCD,0.1275 X 0.1275 شاشة LCD TFT,

1024*600 لوحة شاشة TFT,10.1 بوصة لوحة شاشة TFT,لوحة شاشة TFT من 700 نيت,

0.1275 X 0.1275 TFT LCD Screen
