| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
MIPI3.5 بوصة TFT LCD، 3.5 "480*800وصف شاشة LCD HVGA
تيانشيانوي TXW350116B0 هي وحدة TFT LCD بحجم قطري 3.5 بوصة ووضوح HVGA 480 * 800 بكسل.
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 3.5 ′′ TFT
2القرار:480*800
3زاوية الرؤية: 12 ساعة
4-بعد المخطط:51.32*86.61*35ملم
5مركز التحكم في السائق:ST7701SN
6نوع الواجهة:MIPI 2 لين
7لوحة لمسة: مع أو بدون لوحة لمسة مقاومة اختيارية
8درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
خصائص المنتج:
TXW350116B0 هو شاشة LCD TFT ملونة كاملة بحجم قطري 3.5 بوصة ، 480 * 3RGB (H) X800 (V).
هذه الوحدة تدعم واجهة MIPI 2 LANE. حجم الوحدة من طراز TXW350116B0 هو 51.32 * 86.61 * 3.5mm ، مع مساحة فعالة من 45.36 * 75.6mm ؛
تم دمج جهاز تحكم TXW350116B0 و ST7701SN على الوحدة ، مع نطاق جهد إمدادات الطاقة المنطقية من 19.6V إلى 22.4V.
يمكن أن تعمل ضمن نطاق درجة الحرارة من -20 °C إلى +70 °C؛ نطاق درجة حرارة تخزينها هو -30 °C إلى +80 °C.
TXW350116B0 هي وحدة LCD في الوضع الرأسي مع سطوع 350cd / m2. إذا كنت ترغب في استخدامه كوضع منظر طبيعي أو زيادة سطوعه، يرجى الاتصال بنا للحصول على مزيد من الدعم التقني.
هذه الوحدة LCD TFT 3.5 بوصة مناسبة لعيون الروبوت الذكية، أجهزة PDA المحمولة، مراقبة الوصول وأجهزة العرض الأمنية، أجهزة العرض المفتاح الذكية، أجهزة العرض الطبية،شاشات أجهزة المنزلية، وعرض المعدات الصناعية، الخ.
| المنتج: | 3شاشة LCD TFT بطول 5 بوصات | شاشة لمسة: | مع أو بدون لوحة لمسة مقاومة |
|---|---|---|---|
| القرار: |
480*800 نقطة |
اتجاه المشاهدة: | 12:00 |
| واجهة: |
MIPI 2 لين |
رقم الدبوس: | 24 دبوس |
| الاتصال: | التوصيل (يمكن تخصيصه) | ضوء السطح: | 350cd/m2 (نيت) |
| مدة حياة LED: | 30000 ساعة | الامتثال: | متوافقة مع CE&FCC و RoHS |
3.5 بوصة TFT LCD، 3.5 "480*800 رسم شاشة LCD HVGA
وصف وظيفة الوحدة
| رقم البين | الرمز | الوصف |
| 1 | VDD ((2.8 فولت) | إمدادات الطاقة التناظرية (VCI):2.5 فولت إلى 3.3 فولت |
| 2 | الـ IOVCC(1.8 فولت) | إمدادات الطاقة التناظرية (VCI):1.65 فولت إلى 3.3 فولت |
| 3 | NC | لا يوجد اتصال |
| 4 | إعادة تعيين(1.8 فولت) | أعد وضع إشارة الدخول على المحطة |
| 5 | الـ TE | يتم استخدام دبوس الخروج لتدمير التأثير لمزامنة كتابة إطار MCU ، |
| 6 | NC | لا يوجد اتصال |
| 7 | مصباح LEDك | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 8 | مصباح LEDأ | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
| 9 | الـ GND | أرضية الطاقة |
| 10 | د0N | إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة |
| 11 | د0P | إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة |
| 12 | الـ GND | أرضية الطاقة |
| 13 | CLKن | دبوس مدخلات إشارة التفاضل في ساعة واجهة عالية السرعة |
| 14 | CLK(ب) | دبوس مدخلات إشارة التفاضل في ساعة واجهة عالية السرعة |
| 15 | الـ GND | أرضية الطاقة |
| 16 | د1ن | إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة |
| 17 | د1(ب) | إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة |
| 18 | الـ GND | أرضية الطاقة |
| 19 | NC | لا يوجد اتصال |
| 20 | NC | لا يوجد اتصال |
| 21 | الـ GND | أرضية الطاقة |
| 22 | NC | لا يوجد اتصال |
| 23 | NC | لا يوجد اتصال |
| 24 | الـ GND | أرضية الطاقة |
الخصائص البصرية

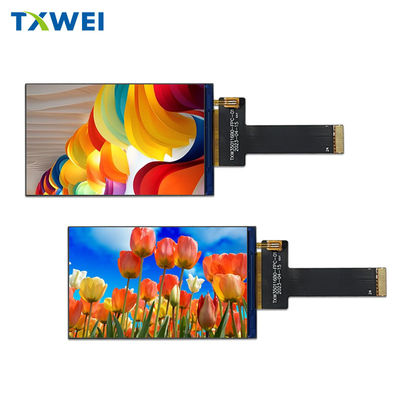

3.5 بوصة TFT LCD، 3.5 "480*800 شاشة LCD HVGA تعرض صورة المنتج الحقيقية
كلمة رئيسية للبحث: tft 3.5، 3.5 بوصة، 3.5 بوصة، 3.5 بوصة، 3.5 بوصة، 3 بوصات.5عرض 3.5 بوصة، عرض 3.5 بوصة، عرض 3.5 بوصة، عرض 3.5، شاشة TFT 3.5 "، شاشة TFT 3.5 بوصة، شاشة TFT 3.5 "، شاشة TFT 3.5 بوصة، شاشة TFT 3.5، شاشة TFT 3.5 بوصة، شاشة TFT 3.5 "، ILI9488،MIPI3.5 بوصةMIPI3.5 بوصة TFT،MIPI3شاشة 5 بوصات، شاشة LCD 3.5 صورة، شاشة TFT 3.5 صورة، شاشة TFT 3.5 صورة
