حول هذا البندTXW280085C0-CTP2وحدة TFT ذات شاشة لمسة سعة 8 بوصات
شاشة IPS TFT لمسية سعة 2.8 بوصة مع ربط بصري هي جهاز يدمج تقنيات العرض واللمس المتقدمة. فيما يلي مقدمة مفصلة للمنتجTXW280085C0-CTP:
معلومات عن المنتج
حجم الشاشة: 2.8 بوصة
-دقة: 240×320 بكسل
- تكنولوجيا العرض: تقنية IPS (بالتبديل في المستوى) ، مما يوفر زاوية عرض واسعة ودقة اللون
-الوضوح: 300 نيت، مناسبة للمشاهدة في ظروف إضاءة مختلفة
- تكنولوجيا الشاشة اللمسية: سعة سعة، توفر حساسية عالية والتحكم الدقيق باللمس
- واجهة: شاشة TFT تدعم واجهة SPI (Serial Peripheral Interface) وشاشة لمسة تدعم واجهات I2C (Inter Integrated Circuit) لسهولة الاتصال بميكروسيطرات أو معالجات أخرى
- التوصيل البصري: استخدام الملصق البصري لربط شاشة اللمس وشاشة العرض ، مما يحسن دقة اللمس وتأثير العرض
- متعددة اللمسات: عادة ما يدعم وظيفة متعددة اللمسات، مما يسمح أصابع متعددة للعمل في وقت واحد
-المدى الطويل: شاشات اللمس السعة هي أكثر متانة من شاشات اللمس المقاومة وأقل عرضة للتلف المادي
سيناريوهات التطبيق
لوحة التحكم الصناعية: تستخدم لعرض وتحكم المعدات الصناعية
المعدات الطبية: عرض معلومات مهمة عن المعدات الطبية
- منتجات الإلكترونيات الاستهلاكية: مثل أجهزة المنزل الذكية، وآليات الألعاب المحمولة، الخ
- في شاشة السيارة: تستخدم لوحة القيادة أو نظام المعلومات والترفيه للسيارة
- أنظمة المعلومات التجارية: مثل أجهزة POS، محطات الخدمة الذاتية، الخ
مزايا المنتج
ضوء عالي: ضوء 300 نيت يضمن عرض واضح في ظروف إضاءة مختلفة
- التباين العالي: توفر تقنية IPS تباينًا أفضل وأداء ألوان أفضل
- متعدد اللمسات: شاشة اللمسات السعة تدعم اللمسات المتعددة ، مما يوفر تجربة تفاعلية أكثر سلاسة
-الربط البصري: يعزز تأثير العرض ودقة اللمس.
باختصار، شاشة IPS TFT لمسية سعة 2.8 بوصة يجمع بين الوضوح العالي، والتباين العالي، وميزات متعددة اللمسات،مما يجعلها مناسبة لسيناريوهات التطبيقات المختلفة وتوفير تجربة تفاعلية ممتازة للمستخدم.
الخصائص
| البند | المواصفات | الوحدة |
| حجم الشاشة | 2.8 بوصة | قطرية |
| عدد البكسلات | 240RGB ((H) × 320 ((V) | البكسلات |
| منطقة العرض | 43.20 ((H) x57.60 ((V) | ملم |
| مساحة البكسل | 0.180 ((H) x0.180 ((V) | ملم |
| مقياس المخطط |
54 * 74.9 * 3.55 |
ملم |
| ترتيب البكسلات | الشريط الرأسي RGB | ـ |
| وضع العرض | عادةً أسود | ـ |
| اتجاه الرؤية | كل | ـ |
| عرض اللون | 262K | ـ |
| الضوء ((cd/m2) | 300 | نيت |
| نسبة التباين | 1200:1 | ـ |
| واجهة |
MCU 8/16 BIT |
|
| إضاءة خلفية | نوع الضوء الجانبي LED | ـ |
| محرك القيادة | ST7789V | |
| درجة حرارة العملية | -20~70 | °C |
| درجة حرارة التخزين | -30~80 | °C |
| شاشة لمسة | شاشة لمسة سعة | |
| واجهة الشاشة اللمسية | I2C | |
| تجميع TFT + CTP | الروابط البصرية |
رسم المخطط
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -10 | +60 | °C |
| درجة حرارة تخزين LCM | TSTG | -20 | +70 | °C |
| درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH) | Tالـ OPR | -10 | +60 | °C |
| TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH) | TSTG | -20 | +70 | °C |
| الرطوبة | RH | - | 90 | % |
الـ LCMوصف الدبوس
| رقم البين | الرمز | وظيفية |
| 1 | VDD | (ب)إمدادات الطاقة 2.5 فولت ~ 3.3 فولت |
| 2 | الـ IOVCC | إمدادات الطاقة للدخول والخروج |
| 3 | إعادة تعيين | أعد وضع إشارة الدخول على المحطة |
| 4 | CS | شريحة تحديد إشارة الدخول pi |
| 5 | RS | البيانات / أمر اختيار دبوس. |
| 6 | WR | أكتب إشارة ضوئية |
| 7 | RD | اقرأ إشارة الضوء |
| 8 | الـ GND | أرضاً |
| 9 | إم0 | |
| 10 | NC | NC |
| 11~26 | DB0-DB15 | حافلة بيانات واجهة موازية |
| 27~28 | NC | NC |
| 29 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 30~33 | LEDA | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
| 34 | الـ GND | أرضاً |
| 35 | XL | إحداثيات لوحة اللمس في اليسار |
| 36 | XR | لوحة اللمس إحداثيات في اليمين |
| 37 | يو يو | لوحة اللمس إحداثيات في أعلى |
| 38 | يو دي | لوحة اللمس الإحداثيات في أسفل |
| 39 | NC | NC |
Rموضوع اختبار قابلية الوصول
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +70°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -20 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +60 درجة مئوية / 96 ساعة | |
| 4 | معدل الحرارة المنخفض | -10 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 50 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -10 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 10 دورات |

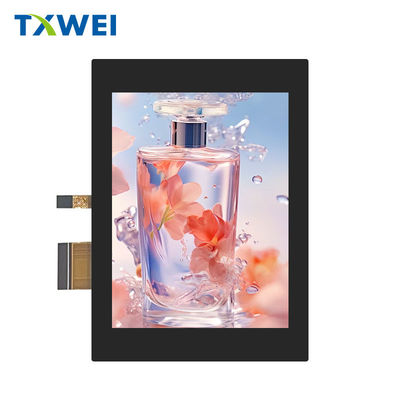

صورة المنتج
معدات الإنتاج
فيديو
