| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
2.8" TFT 480x640, TFT LCD 2.8 بوصة
المواصفات الميكانيكية:
| البند | المواصفات | الوحدة |
| حجم العرض | 2.8 | بوصة |
| الأبعاد الخارجية |
55.81*83.31*353 |
ملم |
| مركز التحكم بالشاحنة |
ST7701 |
- |
| نوع الواجهة |
MIPI |
قليلاً |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 6 مصابيح LED بيضاء. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 16.8 | ... | 19.2 | V | - |
| التيار الأمامي | أناF | ... | 20 | - | mA | - |
| الضوء ((مع شاشة LCD) | (إلف) | TBD | ... | cd/m2 | - | |
| مدة حياة المصابيح | لا | .... | 30,000 | ... | ساعة | الملاحظة 1 |
ملاحظة:
ويتم تعريف عمر LED كخفض في سطوع الوحدة إلى 50% من سطوعها الأصلي عند I(ل)= 20mA/LED. يمكن أن يقلل وقت حياة LED إذا تم تشغيل I(ل)أكبر من 25mA/LED.
وصف وظيفة الوحدة
| رقم البين | الرمز | الـ LCMوظيفية |
| 1 | الـ GND | (ب)أرضية |
| 2 | DSI_ D0_ن | إشارات الدخول المختلفة للبيانات |
| 3 | DSI_ D0_(ب) | إشارات الدخول المختلفة للبيانات |
| 4 |
الـ GND |
(ب)أرضية |
| 5 | DSI_ D1_ن | إشارات الدخول المختلفة للبيانات |
| 6 | DSI_ D1_(ب) | إشارات الدخول المختلفة للبيانات |
| 7 | الـ GND | أرضية الطاقة |
| 8 | DSI_CLKن | دبوس دخول إشارة التفاضل MIPI-DSI CLOCK |
| 9 | DSI_CLK(ب) | دبوس دخول إشارة التفاضل MIPI-DSI CLOCK |
| 10 | الـ GND | أرضية الطاقة |
| 11 | RESE DB15~DB0 |
أعد إعداد إشارة الدخول(ل). |
| 12 | الـ TE | تستخدم إشارة تأثير التمزيق لمزامنة MCU إلى إطار الذاكرة |
| 13 | NC | NC |
| 14 | الـ IOVCC | التوتر الإدخالي / الخارجي: 1.65V ~ 3.3V |
| 15 | مؤسسات رأس المال | (ب)إمداداتنا: 2.5V ~ 3.3V |
| 16 | TP_VDD | TP VDD PIN |
| 17 | TP_SDA | TP رقم PIN SDA |
| 18 | TP_SCL | TP رقم PIN SCL |
| 19 | TP_INT | TP INT PIN |
| 20 | TP_RST | Tرقم تعريف P RST |
| 21 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 22 | LEDA | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |

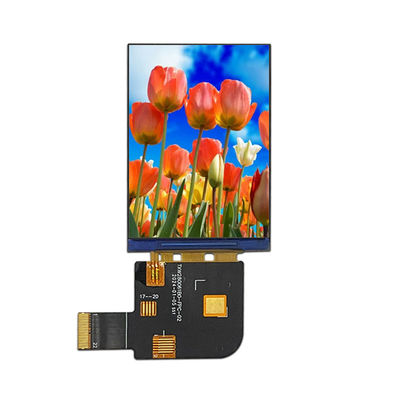

2.8" TFT 480x640, TFT LCD 2.8 بوصة صورة المنتج
المصنع والمرافق
الكلمة الرئيسية للبحث: tft 2.8 "، 2.8 tft LCD، 2.8 " tft LCD، 2.8 بوصة tft LCD، tft LCD 2.8شاشة 2.8 بوصة شاشة 2.8 بوصة شاشة 2.8 بوصة شاشة 2.8 بوصة شاشة 2.8 بوصة شاشة 2.8 بوصة,2.8 بوصة شاشة LCD TFT، 2.8 بوصة 480×640, 2.8 بوصة IPS TFT.
