| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
شاشة العرض SPI TFT البالغة 4.7 بوصة هي شاشة LCD TFT ملونة مع واجهة 720 * 1280 نقطة مصفوفة MIPI ، وتتميز بعرض ملون غني ودقة عالية ،توفير تجربة بصرية واضحة للمستخدمينمناسبة لأجهزة الدفع، وآليات مراقبة الأطفال، وأجهزة مراقبة، وأجهزة مراقبة الحضور، وأجهزة الأمن، والأجهزة المحمولة، وألواح عرض تعليم الأطفال، إلخ.
تأتي هذه الوحدة MIPI TFT TXW470008B0 البالغة 4.7 بوصة مع وحدة تحكم JD9365DA مدمجة. تدعم واجهة MIPI BIT ولديها فولتاج إمدادات الطاقة (VDD) من 15 فولت.يمكن أن تعمل في نطاق درجة الحرارة من -20 °C إلى +70 °C وتخزينها في نطاق درجة الحرارة من -30 °C إلى +80 °C.
بناءً على منتج MIPI TFT مقاس 4.7 بوصة ، توفر Tianxianwei Technology حلول مخصصة متميزة ، بما في ذلك على سبيل المثال لا الحصر:
تخصيص الضوء الخلفي: ضبط نوع و سطوع الضوء الخلفي وفقًا لمتطلبات المنتج.
تخصيص الواجهة: تغيير هيكل واجهة كابل شاشة LCD للتكيف مع منصات الأجهزة المحددة.
دمج الشاشة اللمسية: يمكن أن تعزز الشاشات اللمسية المقاومة أو السامة الاختيارية تجربة تفاعل المستخدم.
الخصائص
| المنتج: | 4.7 بوصة TFT شاشة LCD |
| رقم الطراز |
TXW470008B0 |
| القرار: |
720*1280 |
| اتجاه المشاهدة: | الساعة الثانية عشر |
| واجهة: |
MIPI BIT |
| مقاس المخطط: |
61.4*112.6*16(ملم) |
| المنطقة النشطة: |
58.104 ((H) *103.296 ((V)(ملم) |
| رقم الدبوس: | 25 دبوس |
| الاتصال: | إغلاق FPC |
| ضوء السطح: | 400 Cd/m2 (نيتس) |
| مدة حياة LED: | 430000 ساعة |
| الشهادة: | ISO9001:2015 / ISO1400:2015 |
| الامتثال: | متوافق مع ROHS و CE و FCC |
رسم المخطط
وصف وظيفة الوحدة
| رقم البين | الرمز | وظيفية |
| 1 | الـ GND | أرضية الطاقة |
| 2 | مصباح LEDأ | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
|
3 |
مصباح LEDك | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 4 | الـ GND | أرضية الطاقة |
| 5 | Vسي سي2.8 فولت | مصدر الطاقة 2.5-3.6 فولت |
| 6 | الـ GND | أرضية الطاقة |
| 7 | VDDIأوه1.8 فولت | إمدادات الطاقة 1.65-3.3V |
| 8 | الـ RST | أعد وضع إشارة الدخول على المحطة |
| 9 | الـ LPTE | تستخدم إشارة تأثير التمزيق لمزامنة MCU إلى إطار الذاكرة |
| 10 | NC(ID) | NC |
| 11 | الـ GND | أرضية الطاقة |
| 12 | الـ TCN | دبوس دخول إشارة التفاضل MIPI-DSI CLOCK |
| 13 | TCP | دبوس دخول إشارة التفاضل MIPI-DSI CLOCK |
| 14 | الـ GND | أرضية الطاقة |
| 15 | رقم TDN0 | إشارات الدخول المختلفة للبيانات |
| 16 | TDP0 | إشارات الدخول المختلفة للبيانات |
| 17 | الـ GND | أرضية الطاقة |
| 18 | TDN1 | إشارات الدخول المختلفة للبيانات |
| 19 | TDP1 | إشارات الدخول المختلفة للبيانات |
| 20 | الـ GND | أرضية الطاقة |
| 21 | TDN2 | إشارات الدخول المختلفة للبيانات |
| 22 | TDP2 | إشارات الدخول المختلفة للبيانات |
| 23 | الـ GND | أرضية الطاقة |
| 24 | TDN3 | إشارات الدخول المختلفة للبيانات |
| 25 | TDP3 | إشارات الدخول المختلفة للبيانات |
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +70 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +80 | °C |
| الرطوبة | RH | ... | 90 | % |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 10 مصابيح LED البيضاء. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 14.5 | ... | 16 | V | ... |
| التيار الأمامي | أناF | ... | 40 | ... | mA | ... |
| الضوء ((مع شاشة LCD) | (إلف) | ... | 280 | ... | cd/m2 | ... |
| مدة حياة المصابيح | لا | ... | 30,000 | ... | ساعة | الملاحظة 1 |
Rموضوع اختبار قابلية الوصول
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +80 درجة مئوية / 240 ساعة |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 240 ساعة | |
| 3 | (هاي تيمب) | +70°C / 240H | |
| 4 | معدل الحرارة المنخفض | -20 درجة مئوية / 240 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 50+5°C x 90%RH / 48H | |
| 6 |
الحرارة والبرودة صدمة |
الحالة الثابتة، -30 درجة مئوية ((ساعة واحدة) ~ 60 درجة مئوية (1 ساعة) ~ -30 درجة مئوية ((ساعة واحدة) ، التعبئة، 10 دورات |

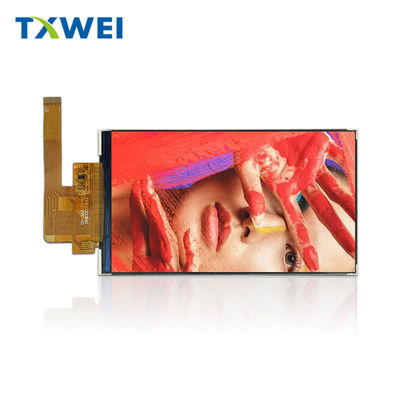

صورة المنتج
المرافق والشهادات
