تفاصيل المنتجات

المنزل > المنتجات >

8 بتات LVDS شاشة TFT الصناعية 10.1 بوصة EK79202 1280x800 بكسل 40 دبوس

المنتجات

8 بتات LVDS شاشة TFT الصناعية 10.1 بوصة EK79202 1280x800 بكسل 40 دبوس

الـ MOQ:	negotiate
السعر:	negotiate
التعبئة القياسية:	cardboard
فترة التسليم:	16
طريقة الدفع او السداد:	L/C TT D/P
القدرة على التوريد:	10000pcs

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin

Guangdong,China

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE ROHS FCC

Model Number

TXW100048N3

عدد البكسل:

1280 * 3 آر جي بي (أفقي) × 800 (فولت)

درجة حرارة التخزين:

-20+70

حجم المخطط الميكانيكي (العرض * الارتفاع * الارتفاع):

229.1*148.9*4.4

واجهة Lcm:

واجهة LVDS 8 BIT

برنامج تشغيل LCM IC:

EK79202

الخلفية الحالية:

240 مللي أمبير

المنطقة النشطة:

216.96(أفقي) * 135.6(رأسي)

مصابيح LED للضوء الخلفي:

48 قطعة

إبراز:

1000cd/M2 وحدة عرض LCD,وحدة عرض LCD 1280*800,10وحدة عرض LCD بقيمة 1 بوصة

1280*800 LCD display module

10.1 inch LCD display module

وصف المنتج

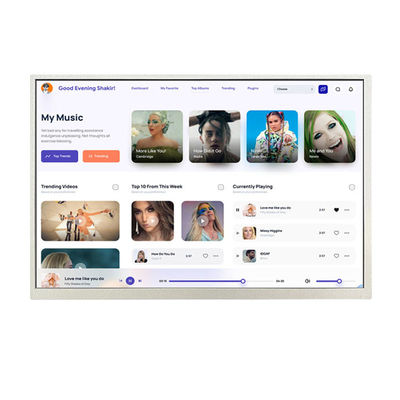

شاشة TFT الصناعية 10.1 بوصة LVDS 1280x800 بكسل 40 دبوس مقدمة المنتج

شاشة TFT الصناعية Tianxianwei TXW100048N3 هي شاشة IPS كاملة عرض 10.1 بوصة بدقة 1280x800 بكسل. تدعم هذه الوحدة شاشة TFT LCD الصناعية واجهة LVDS 8 بت.فولتاج عمل شاشة TXW100048N3 عالية السطوع PCAP TFT LCD هو 21.6-25.6V.يمكن تخصيص TXW100048N3 باستخدام شاشة تعمل باللمس. سطوع وحدة TFT TXW100048N3 هو 1000cd / m2. إذا كنت ترغب في استخدامه كوضع صورة أو زيادة سطوعه،يرجى الاتصال بنا للحصول على المزيد من الدعم الفني.

يتم استخدام شاشة TFT LCD TXW100048N3 على نطاق واسع في لوحات تحكم الأجهزة ، ومنتجات الدفع عبر الهاتف المحمول ، ومنتجات التحكم في الوصول الأمني ، والأدوات والمقاييس ، والمعدات الطبية ، والمنازل الذكية ،إنترنت الأشياء، الأجهزة المنزلية ومجالات أخرى.

المنتج:	10شاشة TFT صناعية بطول 1 بوصة
القرار:	1280 RGB × 800
واجهة:	واجهة LVDS 8 بت
اتجاه المشاهدة:	IPS، كل زاوية الرؤية (85/85/85/85)
رقم الدبوس:	أربعون دبوس
ضوء السطح:	1000 Cd/m2 ((نيت)
الخطوط العريضة:	229.1148.944(ملم)
المنطقة النشطة:	216.96 ((H) * 135.6 ((V)(ملم)
شاشة لمسة:	RTP و CTP اختياري
ألوان العرض:	16.7 م
مركز التحكم بالشاحن:	EK79202
عدّد اللقطات:	أربعون دبوس
درجة الحرارة العملية:	-20°C إلى +70°C
درجة الحرارة:	-30°C إلى +80°C
الشهادة:	ISO9001:2015 / ISO1400:2015
الامتثال:	متوافقة مع CE و FCC و RoHS

شاشة TFT من الدرجة الصناعية 10.1 بوصة LVDS 1280x800 بكسل 40 دبوس رسم المنتج

8 بتات LVDS شاشة TFT الصناعية 10.1 بوصة EK79202 1280x800 بكسل 40 دبوس 0

الـ LCM Pفي الوصف:

رقم البين	الرمز	الوصف
1	NC	NC
2	VDD	التيار الكهربائي للدائرة الرقمية
3	VDD	التيار الكهربائي للدائرة الرقمية
4	NC	NC
5	NC	NC
6	NC	NC
7	الـ GND	الأرض
8	RXIN0-	إدخال البيانات التفاضلية السلبية في LVDS
9	RXIN0+	إدخال البيانات التفاضلية الإيجابية في LVDS
10	الـ GND	الأرض
11	RXIN1-	إدخال البيانات التفاضلية السلبية في LVDS
12	RXIN1+	إدخال البيانات التفاضلية الإيجابية في LVDS
13	الـ GND	الأرض
14	RXIN2-	إدخال البيانات التفاضلية السلبية في LVDS
15	RXIN2+	إدخال البيانات التفاضلية الإيجابية في LVDS
16	الـ GND	الأرض
17	(آر إكس سي إل كين)	إدخال ساعة التفاضل السلبي لـ LVDS
18	RXCLKIN+	مدخلات الساعة التفاضلية الإيجابية لـ LVDS
19	الـ GND	الأرض
20	RXIN3-	إدخال البيانات التفاضلية السلبية في LVDS
21	RXIN3+	إدخال البيانات التفاضلية الإيجابية في LVDS
22	الـ GND	الأرض
23	NC	NC
24	NC	NC
25	الـ GND	الأرض
26	NC	NC
27	NC	NC
28	NC	NC
29	AVDD	طاقة الدوائر التناظرية
30	الـ GND	الأرض
31	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
32	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
33	NC	NC
34	NC	NC
35	VGL	البوابة OFF الجهد
36	NC	NC
37	NC	NC
38	VGH	البوابة على الجهد
39	LEDA	إمدادات الطاقة للضوء الخلفي
40	LEDA	إمدادات الطاقة للضوء الخلفي

مطلقةمالحد الأدنىRالتأثير

السمات	الرمز	دقيقة.	(ماكس)	الوحدة
درجة حرارة تشغيل LCM	T_{الـ OPR}	-30	+70	°C
درجة حرارة تخزين LCM	T_STG	-30	+80	°C
الرطوبة	RH	...	90	%

TFT العاصمةجالخصائص

8 بتات LVDS شاشة TFT الصناعية 10.1 بوصة EK79202 1280x800 بكسل 40 دبوس 2

ملاحظة 1: تأكد من وضع VDD و VeL على الشاشة LCD أولاً ، ثم ضع VeN.

الملاحظة 2: يجب أن يتطابق إعداد VDD مع فولتاج إخراج الإشارات (راجع الملاحظة 3) من لوحة نظام العميل.

خصائص وحدة الضوء الخلفي

نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 48 LED أبيض.

يظهر في الجداول التالية.

السمات	الرمز	دقيقة.	النوع	(ماكس)	الوحدة	الملاحظات
الجهد الأمامي	V_F	21.6	...	25.6	V	...
التيار الأمامي	أنا_F	...	240	...	mA	...
الضوء ((مع شاشة LCD)	(إلف)	...	1000	...	cd/m²	...
مدة حياة المصابيح	لا	...	20,000	...	ساعة	الملاحظة 1

ملاحظة:

ويتم تعريف عمر LED كخفض في سطوع الوحدة إلى 50% من سطوعها الأصلي عند I_(ل)=40mA/LED. يمكن أن يقلل من وقت حياة LED إذا تم تشغيل I_(ل)أكبر من 40mA/LED.

الخصائص البصرية

8 بتات LVDS شاشة TFT الصناعية 10.1 بوصة EK79202 1280x800 بكسل 40 دبوس 3

ظروف الاختبار:

1. VDD = 2.5V، درجة حرارة المحيط هي 25 درجة مئوية.2تشير أنظمة الاختبار إلى الملاحظة 2.3يتم قياس المواصفات البصرية على أساس innolux LCM

Rموضوع اختبار قابلية الوصول

لا، لا، لا	مادة الاختبار	حالة الاختبار	الملاحظات
1	تخزين عالي الحرارة	+80°C / 96H	1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
2	تخزين منخفض الحرارة	-30 درجة مئوية / 96 ساعة
3	(هاي تيمب)	+70°C / 96H
4	معدل الحرارة المنخفض	-30 درجة مئوية / 96 ساعة
5	تخزين درجات الحرارة العالية / الرطوبة	50 درجة مئوية × 90%RH / 96H
6	الصدمة الحرارية والبرودة	الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 10 دورات

- نعمشاشة TFT الصناعية 10.1 بوصة LVDS 1280x800 بكسل 40 دبوس المنتج الأولالعجوز

شاشة لمسة سعة متوقعة (PCAP)

تقنية اللمس الكهربائية المتوقعة (PCAP) توفر استجابة سريعة وحساسة ومصداقية من الدرجة المهنية.تم تصميم شاشة لمسة سعة من تكنولوجيا سيف، التطبيقات الطبية والسيارات. يمكننا أيضا الجمع بين شاشات لمس PCAP مع شاشات الكريستال السائل (LCDs) ،وهو حل متكامل مضمن يساعد على تبسيط سلسلة التوريد والتجميع.

8 بتات LVDS شاشة TFT الصناعية 10.1 بوصة EK79202 1280x800 بكسل 40 دبوس 6

زجاج الغطاء:
1الشكل: أحجام، أشكال، معالجات الحواف، الثقوب والقطع حسب الطلب
2لون: طباعة الحرير، شعار
3مادة الزجاج: زجاج الغوريلا، الزجاج المشدد، PMMA
4المعالجات: المرآة، AG، AR، AF

جهاز الاستشعار:
1مواد أجهزة الاستشعار: الزجاج، الفيلم، الفيلم+الفيلم
2. FPC: تصميم الشكل اختياري
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix وما إلى ذلك
4واجهة: I2C، USB، RS232

8 بتات LVDS شاشة TFT الصناعية 10.1 بوصة EK79202 1280x800 بكسل 40 دبوس 8

8 بتات LVDS شاشة TFT الصناعية 10.1 بوصة EK79202 1280x800 بكسل 40 دبوس 9

كلمة رئيسية للبحث: شاشة TFT الصناعية 10.1 بوصة، PCAP TFT LCD 10.1 بوصة، PCAP TFT LCD 10.1 بوصة، tft10.1 "، 10.1 بوصة tft lcd، 10.1" tft lcd، 10.1 بوصة tft lcd، tft lcd 10.1شاشة 10.1 بوصة، شاشة 10.1 بوصة، شاشة 10.1 بوصة، شاشة 10.1 بوصة، شاشة 10.1 بوصة، شاشة 10.1 بوصة، شاشة 10.1 بوصة، شاشة 10.1 بوصةالشاشة 10شاشة شاشة شاشة شاشة شاشة شاشة شاشة شاشة شاشة شاشة شاشة
