| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |

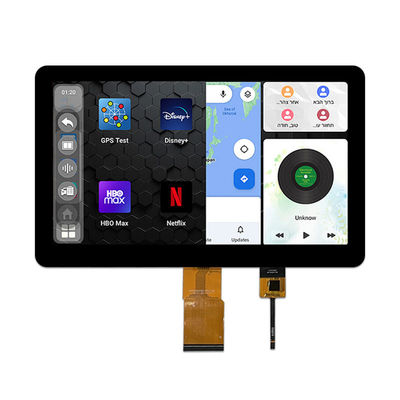

TXW100041B0-CTP هو شاشة عرض TFT LCD ملونة 10.1 بوصة نسبة 16: 9 مع دقة 1024 * 600 ، IPS عرض كامل تأثير عرض عالية الوضوح عالية الوضوح ،نطاق درجة حرارة واسع من -30+80 درجة حرارة عمل، وعرض الوضوح العالي من 450cd / m2.
بالإضافة إلى ذلك،TXW100041B0-CTPيقدم ثلاثة ميزات للمنتج: الوضوح العالي (450 cd / m2) ، التباين العالي (800: 1) ، ومكافحة الانعكاس. هذه الميزات تحسن عرض الصورة في بيئات الإضاءة المعقدة ،تعزيز التجربة البصرية لمنتجات العملاء في ظل ظروف مختلفة.
يستخدم هذا المنتج على نطاق واسع في مجالات مثل ملاحة السيارات، ومعدات مشاهدة أشعة الشمس في الهواء الطلق، ومعدات التحكم الصناعي، والمعدات الطبية، وألواح تشغيل واجهة الإنسان والآلة، الخ.
الخصائص
| البند | المواصفات |
| حجم شاشة LCD | 10. 1 بوصة ((شمالية) |
|
درجات اللومن |
450cd/m2 |
| القرار |
1024*3RGB ((H) X600 ((V) |
| وضع العرض | عادةً أبيض، قابل للإنتقال |
| مسافة النقطة |
0.2175*02088ملم |
| المنطقة النشطة |
222.72 ((H) *125.28 ((V)ملم |
| حجم الوحدة ((مع CTP) | 247.69*154.09*68ملم |
|
مركز التحكم في سائق LCM |
HX8282A11 |
|
واجهة LCM |
واجهة بت LVDS |
|
إحصاء العداد |
60 |
| توجيه العرض ((تحويل الرمادي) |
كل ساعة |
|
هيكل الشاشة اللمسية |
G+G |
|
تشغيل اللمس |
GT9271 |
|
واجهة اللمس |
IIC |
| درجة حرارة العمل |
-20+70 |
| درجة حرارة التخزين |
-30+80 |
LVDS إنش TFT مع منتج CTPالرسم
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +70 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +80 | °C |
| درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH) | Tالـ OPR | -20 | +70 | °C |
| TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| الرطوبة | RH | ... | 90 | % |
TFT العاصمةجالخصائص
| السمات | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة |
| معدل تشغيل TFT | هرتز | ... | 60 | ... | هرتز | ... |
| فولتاج التغذية ل ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | ... |
| بوابة TFT ON Voltage | VGH | ... | 18 | ... | V | ... |
| بوابة TFT من الجهد | VGL | ... | -6 | ... | V | ... |
| الجهد العادي TFT | Vcom | ... | 4.4 | ... | V | ... |
| AVDD | أوفد | ... | 9.6 | ... | V | ... |
ملاحظات:
1VGH هو TFT Gate فولتاج تشغيل.
2. VGL هو TFT بوابة الجهد التشغيلي. يجب أن يكون مستوى الجهد المنخفض من إشارة VGL
يتقلب مع نفس مرحلة Vcom.
3يجب تعديل Vcom لتحسين جودة العرض، مثل Crosstalk ونسبة التباين الخ.
4. القيمة هي فقط القيمة المرجعية. يمكن للعميل تحسين قيمة الإعداد
مختلفة D-IC.
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 42 LED أبيض. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 16.8 | ... | 19.2 | V | - |
| التيار الأمامي | أناF | ... | 140 | - | mA | - |
| الضوء ((مع شاشة LCD + CTP) | (إلف) | TBD | ... | cd/m2 | - | |
| مدة حياة المصابيح | لا | ... | 30000 | ... | ساعة | الملاحظة 1 |
ملاحظة:
ويتم تعريف عمر LED كخفض في سطوع الوحدة إلى 50% من سطوعها الأصلي عند I(ل)= 20mA/LED. يمكن أن يقلل وقت حياة LED إذا تم تشغيل I(ل)أكبر من 25mA/LED.
Rموضوع اختبار قابلية الوصول
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +80°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +70°C / 96H | |
| 4 | معدل الحرارة المنخفض | -20 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 50 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 70 درجة مئوية (30 دقيقة) ، 10 دورات |
المنتجالصورة
منشآت المصنع والشهادات
