| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |

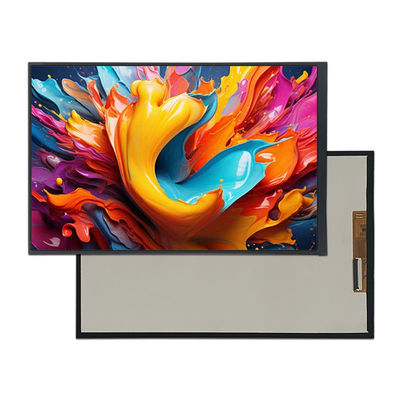

10.1 بوصة شاشة TFT LCD عرض درجة حرارة واسعة 800 * 1280 شاشة MIPI 40 دبوس
مقدمة المنتج
شاشة TXW100035B2 TFT LCD هي شاشة عرض كامل IPS مقاس 10.1 بوصة بدقة 800 * 1280 بكسل. تدعم هذه الوحدة شاشة TFT LCD من الدرجة الصناعية واجهة MIPI.شاشة TFT TXW100035B2 تعمل عند 24V (جهد إمدادات الطاقة)
تصميم TXW100035B2 بدون لمسة ، شاشة لمسة قابلة للتخصيص ، واجهات IIC و USB اختيارية. يبلغ سطوع وحدة TFT LCD TXW100035B2 550cd / m 2.حالة جودة شاشة TFT LCD TXW100035B2 جيدةكمعرض صناعي ، يستخدم هذا المنتج على نطاق واسع في مجالات مثل لوحات التحكم في الأجهزة ، ومنتجات الدفع عبر الهاتف المحمول ، ومنتجات التحكم في الوصول الأمني ، والأدوات والمقاسات ،المعدات الطبية، المنازل الذكية، إنترنت الأشياء، والأجهزة المنزلية.
| المنتج: | 10شاشة LCD TFT بقوة 1 بوصة |
| ضوء السطح: | 550 Cd/m2 ((نيت) |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| درجة الحرارة: | -30°C إلى +80°C |
| رقم الدبوس: | أربعون دبوس |
| القرار: |
800*1280 |
| واجهة: | MIPI |
| اتجاه المشاهدة: | IPS، كل زاوية الرؤية (85/85/85/85) |
| المنطقة النشطة: |
135.36 ((H) * 216.576 ((V)(ملم) |
| الخطوط العريضة: |
143*228.6*28(ملم) |
| شاشة لمسة: | CTP اختياري |
| ألوان العرض: | 16.7 م |
|
مركز التحكم في سائق LCM: |
JD9365DA |
|
الجهد الضوئي الخلفي: |
24 فولت |
| الشهادة: | ISO9001:2015 / ISO1400:2015 |
| الامتثال: | متوافقة مع CE&FCC و RoHS |
الخصائص
هذا الشاشة TFT 10.1 بوصة هو TFT LCD المصفوفة النشطة بالألوان باستخدام TFT السيليكونية غير المتحركة (ThinFilm Transistors) كأجهزة التبديل النشطة.
هذا الشاشة LCD PCAP TFT 10.1 بوصة مصممة مع ، يمكن تخصيص غطاء الزجاج حسب متطلبات العميل.
هذا الشاشة TFT 10.1 بوصة هو مع مجموعة ألوان النوع 50٪ دقيقة 45٪.
وقت الاستجابة لهذه الشاشة LCD TFT من 10.1 بوصة هو Typ. 30ms، Max. 35ms.
يتم تشغيل هذا التلفزيون من 10.1 بوصة في درجة حرارة واسعة تتراوح من -30 درجة إلى +80 درجة.
رسم المنتج
وصف وظيفة الوحدة
| رقم البين | الرمز | الـ LCMوظيفية |
| 1 | NC | NC |
| 2 | VDD/3.3 فولت | إمدادات الطاقة للدائرة DC/DC |
| 3 | VDD/3.3 فولت | إمدادات الطاقة للدائرة DC/DC |
| 4 | الـ GND | (ب)أرضية |
| 5 | إعادة تعيين | إعادة تعيين الدبوس. تعيين أي من الدبوس منخفضة يبدأ LSI |
| 6 | NC | NC |
| 7 | الـ GND | (ب)أرضية |
| 8 | MIPI_D0ن | إشارات الدخول المختلفة للبيانات |
| 9 | MIPI_D0(ب) | إشارات الدخول المختلفة للبيانات |
| 10 | الـ GND | (ب)أرضية |
| 11 | MIPI_D1N | إشارات الدخول المختلفة للبيانات |
| 12 | MIPI_D1P | إشارات الدخول المختلفة للبيانات |
| 13 | الـ GND | (ب)أرضية |
| 14 | MIPI_CLKن | دبوس دخول إشارة التفاضل MIPI-DSI CLOCK |
| 15 | MIPI_CLK(ب) | دبوس دخول إشارة التفاضل MIPI-DSI CLOCK |
| 16 | الـ GND | (ب)أرضية |
| 17 | MIPI_D2N | إشارات الدخول المختلفة للبيانات |
| 18 | MIPI_D2P | إشارات الدخول المختلفة للبيانات |
| 19 | الـ GND | (ب)أرضية |
| 20 | MIPI_D3N | إشارات الدخول المختلفة للبيانات |
| 21 | MIPI_D3P | إشارات الدخول المختلفة للبيانات |
| 22 | الـ GND | (ب)أرضية |
| 23~24 | NC | NC |
| 25 | الـ GND | (ب)أرضية |
| 26 ~ 29 | NC | NC |
| 30 | الـ GND | (ب)أرضية |
| 31~32 |
مصباح LEDك |
إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 33~38 | NC | NC |
| 39~40 |
مصباح LEDأ |
إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
الخصائص البصرية
Rموضوع اختبار قابلية الوصول
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +70°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +60 درجة مئوية / 96 ساعة | |
| 4 | معدل الحرارة المنخفض | -20 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 50 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 50 دورة |
صورة المنتج
منتج وحدات شاشة LCD TFT - أكثر من 300 عنصر قياسي TFT على الخط
تيان شيانوي تكنولوجيا هي شركة عالمية رائدة في تصنيع شاشات TFT LCD مقرها الصين.تقدم Tian Xianwei مجموعة واسعة من منتجات وحدات العرض TFT الصغيرة والمتوسطة الحجم بأحجام تتراوح من 0.96"1.28، 1772" 2.4" 2.8" 3.2" 3.5" 4.3" 5" 5.6" 5.7" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14" 15" 15.6" 17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25"27" و 28" و 32" TFT (حجم قطري للمنطقة النشطة) وهلم جراهناك أكثر من 200 نموذج قياسي لـ TFT المدرجة على هذا الموقع الإلكتروني ؛ علاوة على ذلك ، فإن كل عنصر تقريبًا مقبول للاستقبال من العناصر القياسية لتلبية متطلبات العملاء.
شاشات Tian Xianwei TFT مؤهلة وفقًا للمعايير الصناعية بما في ذلك وحدات TFT-LCD القياسية ، IPS TFT ، TFT LCD عالية الوضوح (شاشة TFT قابلة للقراءة تحت أشعة الشمس) ، لوحات TFT مع لوحات التحكم ،نوع الشريط TFT، شاشة LCD TFT ذات درجة حرارة واسعة. تشمل هذه الشاشات أوضاع المناظر الطبيعية أو الصورة.تتوفر شاشات Tian Xianwei TFT LCD بقرارات مختلفة بالإضافة إلى شاشة لمسة اختيارية في تقنية المقاومة والمكثفات المتوقعة (PCAP touch screen)العديد من وحدات العرض TFT لدينا لديها أكثر من واجهة واحدة متاحة بما في ذلك MCU و RGB و TTL و LVDS و MIPI DSI.وحدات تيان شيانوي TFT مثالية لعدد من التطبيقات بما في ذلك التحكم الصناعي، آلة القهوة، المعدات الطبية، نظام نقطة البيع، الأتمتة، جهاز تحديد المواقع العالمي، البضائع البيضاء، التحكم في الطاقة، الاتصالات، المعدات الطبية، الخ
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
