| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
8.8 بوصة نوع شريط TFT شاشة 480x1920 بكسل واجهة MIPI مقدمة المنتج
استعراض سريع للمنتج
الحجم: 8.8 بوصة
الوضوح: 480×1920 نقطة
اتجاه الرؤية: IPS
واجهة MIPI
¢ IC السائق:OTA7290B
مجلس التحكم: لا
ضوء ((cd/m2): 500
لوحة لمسة: بدون لوحة لمسة، CTP اختياري
معلومات عن المنتج
| الكلمات الرئيسية: | نوع الشريط TFT 8.8 بوصة |
| القرار: | 480×1920 |
| واجهة: | MIPI |
| اتجاه المشاهدة: | IPS جميع زوايا الرؤية |
| تشغيل الجهد: | 15 فولت |
| ضوء السطح: | 500 Cd/m2 (نيتس) |
| شاشة لمسة: | لا.. |
| نسبة التباين: | 1000:01:00 |
| درجة الحرارة العملية: | 20°C إلى +70°C |
| درجة حرارة التخزين: | 30°C إلى +80°C |
| الاتصال: | نوع الجهاز |
| الدبابيس: | أربعين قرصاً |
| مدة حياة LED: | 30000 ساعة |
| الامتثال: | متوافقة مع CE&FCC& RoHS |
8.8 بوصة نوع شريط TFT عرض 480x1920 بكسل منتج واجهة MIPIالرسم
وصف وظيفة الوحدة
|
رقم البين |
الرمز |
الـ LCMوظيفية |
|
1 |
الـ GND |
(ب)أرضية |
|
2 |
NC |
NC |
|
3~ 4 |
مصباح LEDأ |
إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
|
5 |
NC |
NC |
|
6~7 |
مصباح LEDك |
إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
|
8 |
NC |
NC |
|
9 |
الـ GND |
(ب)أرضية |
|
10 |
NC |
NC |
|
11 |
AVDD |
إمدادات الطاقة للدارة التناظرية |
|
12 |
NC |
NC |
|
13 |
VGH |
إمدادات الطاقة للطاقة الإيجابية لـ TFT |
|
14 |
NC |
NC |
|
15 |
VGL |
إمدادات الطاقة للطاقة السلبية لـ TFT |
|
16 |
NC |
NC |
|
17 |
الـ GND |
(ب)أرضية |
|
18 |
VCOM |
إمدادات الطاقة للجهد الشائع |
|
19~20 |
الـ GND |
(ب)أرضية |
|
21 |
إعادة تعيين |
إعادة تعيين الدبوس. تعيين أي من الدبوس منخفضة يبدأ LSI |
|
22 |
مؤسسات رأس المال |
إمدادات الطاقة للدائرة DC/DC(2.7-ثلاثة6(ف) |
|
23 |
STBYB |
وضع الاستعداد
|
|
24 |
TP_SYNC |
إشارة مزامنة لوحة اللمس
|
|
25 |
الـ GND |
(ب)أرضية |
|
26 |
د0P |
إشارات الدخول المختلفة للبيانات |
|
27 |
د0N |
إشارات الدخول المختلفة للبيانات |
|
28 |
الـ GND |
(ب)أرضية |
|
29 |
د1P |
إشارات الدخول المختلفة للبيانات |
|
30 |
د1N |
إشارات الدخول المختلفة للبيانات |
|
31 |
الـ GND |
(ب)أرضية |
|
32 |
CLK(ب) |
دبوس دخول إشارة التفاضل MIPI-DSI CLOCK |
|
33 |
CLKن |
دبوس دخول إشارة التفاضل MIPI-DSI CLOCK |
|
34 |
الـ GND |
(ب)أرضية |
|
35 |
د2P |
إشارات الدخول المختلفة للبيانات |
|
36 |
د2N |
إشارات الدخول المختلفة للبيانات |
|
37 |
الـ GND |
(ب)أرضية |
|
38 |
د3P |
إشارات الدخول المختلفة للبيانات |
|
39 |
د3N |
إشارات الدخول المختلفة للبيانات |
|
40 |
الـ GND |
(ب)أرضية |
أالبوليوت مالحد الأدنى Rالتأثير
|
السمات |
الرمز |
دقيقة. |
(ماكس) |
الوحدة |
|
درجة حرارة تشغيل LCM |
Tالـ OPR |
-20 |
+70 |
°C |
|
درجة حرارة تخزين LCM |
TSTG |
-30 |
+80 |
°C |
|
الرطوبة |
RH |
... |
90 |
% |
TFTالعاصمةجالخصائص
| السمات | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة |
| معدل تشغيل TFT | هرتز | ... | 60 | ... | هرتز | ... |
| فولتاج التغذية ل ((DC/DC) | VDD | 2.7 | 2.8 | 3.6 | V | ... |
| بوابة TFT ON Voltage | VGH | ... | 18 | ... | V | ... |
| بوابة TFT من الجهد | VGL | ... | -10 | ... | V | ... |
| الجهد العادي TFT | Vcom | 4.5 | 4.88 | 5.2 | V | ... |
| AVDD | أوفد | ... | 9.6 | ... | V | ... |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 10 مصابيح LED البيضاء.
يظهر في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 14 | ... | 17 | V | ... |
| التيار الأمامي | أناF | ... | 160 | ... | mA | ... |
| الضوء ((مع شاشة LCD) | (إلف) | ... | 550 | ... | cd/m2 | ... |
| مدة حياة المصابيح | لا | ... | 20,000 | ... | ساعة | الملاحظة 1 |
ملاحظة:

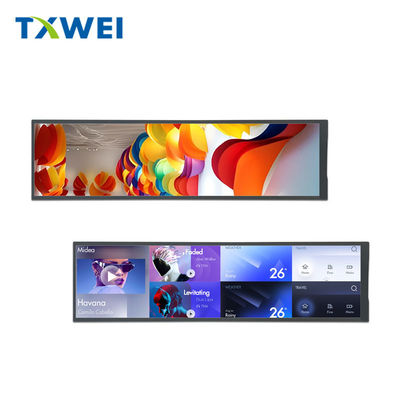

8.8 بوصة نوع شريط TFT عرض 480x1920 بكسل منتج واجهة MIPIالصورة
