| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
حول هذا البندTXW700097B0
شاشة LCD IPS TFT 7 بوصات بقرار280*1424بكسلات، مجهزة بـRGB 24 بيتواجهة، هي وحدة عرض مصممة خصيصا للتطبيقات التي تتطلب عرض عالية الدقة والزاوية العريضة. ما يلي مقدمة مفصلة للمنتج:
هذا الشريط 7 بوصة IPS TFT شاشة LCD هو الخيار المثالي للتطبيقات التي تتطلب عرض عالية الوضوح والتفاعل مع المستخدم بسبب دقة عالية، وضوح عالية،وخصائص زاوية مشاهدة واسعة.
الخصائص
| البند | المحتوى | الوحدة |
| شاشة LCD | ||
| حجم الشاشة | 7 | بوصة |
| نوع اللوحة | IPS | ... |
| وضع العرض | أسود عادي | ... |
| عدد الألوان | 16.7M | ... |
| اتجاه الرؤية | كل شيء. الساعة الواحدة | ... |
| الضوء الخلفي | ضوء LED أبيض x16in متوازية / سلسلة | ... |
| NTSC | 70% | ... |
| نسبة التباين | 550 | ... |
| واجهة |
RGB 24 بيت |
... |
| مركز التحكم بالشاحنة |
NV3052C |
... |
| حجم ذاكرة الوصول العشوائي | أقل ذاكرة ذاكرة التذكرة | قليلاً |
|
ترتيب البكسلات |
شريط RGB |
cd/m2 |
| مقياس المخطط |
38.2 ((W) ×181.47 ((H) ×3.5 ((T) |
ملم |
| المنطقة النشطة (W × H) |
33.6 ((H) × 170.88 ((V) |
ملم |
| ترتيب البكسلات | شريط RGB | ... |
|
الجهد الضوئي الخلفي |
11.2-128 |
v |
| عدد النقاط |
280*3RGB ((H) X1424 ((V) |
بيكسل |
| مساحة البكسل |
0.1432 ((H) X 0.1432 ((V) |
ملم |
| درجة حرارة العمل | -30 80 | °C |
| درجة حرارة التخزين | -40 85 |
°C |
الرسم الميكانيكي
وصف وظيفة الوحدة
| رقم البين | الرمز | الـ LCMالوصف |
| 1 | LEDA | إمدادات الطاقة - لقطود الضوء الخلفي |
| 2 | LEDK | إمدادات الطاقة + لمضيئة خلفية |
| 3 | VCC 3.3V | إمدادات الطاقة للكاميرا |
| 4 ~ 5 | الـ GND | أرضية الطاقة |
| 6 | DE | إشارة تمكين البيانات في وضع RGB I/F 1 |
| 7 | VS | مزامنة عمودية إشارة في RGB I/F |
| 8 | HS | مزامنة أفقية إشارة في RGB I/F |
| 9 | CLK | إشارة ساعة نقطة لعملية واجهة RGB. |
| 1017 | B7~B0 | 8 بتات بيانات الباص عرض البيانات الزرقاء |
| 18~ 25 | G7~G0 | بيانات الباص البيانات 8 بت العرض الأخضر |
| 26-ثلاثة3 | R7~R0 | 8 بتات بيانات الباص عرض البيانات الحمراء. |
| 34 | إعادة تعيين | دائرة NC ((RC)) |
| 35 | CS | إشارة اختيار الشريحة |
| 36 | الـ SCL | إشارة الساعة المتسلسلة |
| 37 | الـ SDA | إدخال البيانات المتسلسلة/إخراج البيانات. |
| 38 | الـ GND | أرضية الطاقة |
| 39 | VCC 3.3V | إمدادات الطاقة للكاميرا |
| 40 | الـ GND | أرضية الطاقة |
CTPرقم PINالوصف:
| رقم البين | الرمز | جTPوظيفية |
| 1 | CTP_RST 2.8V | إعادة تعيين لوحة اللمس |
| 2 | CTP_INT 2.8V | مخرج انقطاع لوحة اللمس |
| 3 | الـ GND | أرضية الطاقة |
| 4 | CTP_SDA 2.8V | بيانات I2C لوحة اللمس |
| 5 | CTP_SCL 2.8V | ساعة I2C على لوحة اللمس |
| 6 | CTP_VCC2.8V | لوحة اللمس Pأوفيرالعرض2.8~3.3 فولت |
عنصر اختبار الموثوقية
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +80°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +70°C / 96H | |
| 4 | معدل الحرارة المنخفض | -20 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 50 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 50 دورة |

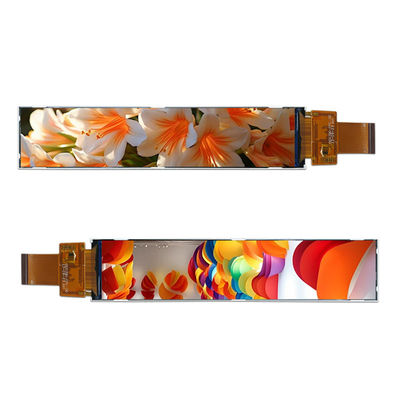

صورة المنتج
,,
باختصار، 7 بوصة شريط IPS TFT شاشات LCD من(تيان شيانواي)التكنولوجيا لديها القدرة التنافسية القوية في السوق الدولية، ويرجع ذلك أساسا إلى مزايا مثل القدرة الإنتاجية الرائدة والتكنولوجياالتمييز بين المنتجات، وزيادة نفوذ العلامة التجارية الدولية، وتنافسية الأسعار، وتكامل سلسلة التوريد العالمية.
