| الـ MOQ: | تفاوض |
| السعر: | negotiate |
| التعبئة القياسية: | ورق مقوى |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | خطاب الاعتماد TT D/P |
| القدرة على التوريد: | 10000 جهاز كمبيوتر شخصى |

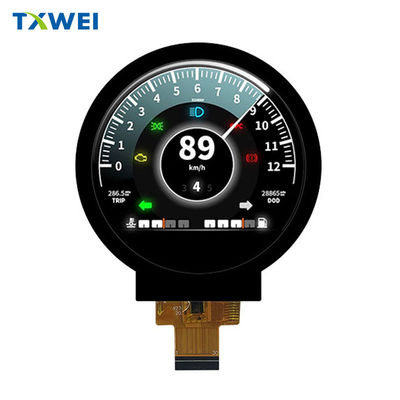

TXW276001B0-GP هو شاشة عرض LCD TFT دائرية ملونة 2.76 بوصة مع لمسة سعة كاملة ، وضوح 480 * 480 ، IPS زاوية كاملة تأثير عرض عالية الوضوح ،درجة حرارة واسعة -30+80 درجة حرارة عمل، تدعم سطوع الشاشة المخصصة ، هيكل FPC ، ملمس وهيكل الضوء الخلفي ، تدعم واجهة RGB565/666/888 و MIPI
التطبيق
هذا المنتج يستخدم على نطاق واسع في الأجهزة الذكية، وأجهزة المطبخ، وعروض الأدوات، ومراقبة الوصول الأمني، وتعليم الأطفال، والمعدات الطبية،الاتصالات الذكية للسيارات والمنتجات الأخرى
مزايا المنتج
1.IPS زاوية مشاهدة كاملة ((80/80/80/80). زاوية مشاهدة جيدة للغاية. مثالية لأنواع مختلفة من التطبيقات ، بغض النظر عن وضعها على الطاولة ، أو على الطاولة ، أو استخدامها في اليد ، إلخ.
2أداء عرض ممتاز لون الخلفية، والضوء، زاوية المشاهدة، والكثافة، الخ
3.إختبار آخر ل 2.76 بوصة، يمكن تشغيله في درجة حرارة واسعة من أعلى من -30 °C إلى +80 °C
4.مرنة لامتلاكها مع أو بدون شاشة لمسة مقاومة. يمكننا دعم تصميم CTP مخصص ((لوحة لمسة سعة) للعملاء كذلك. FPC قابلة للتخصيص أيضا.
5حل منخفض التكلفة من بين نفس الأنواع في صناعة شاشة LCD.
6سهلة التثبيت وسهلة الصيانة
| المنتج: | 2.76 بوصة مستديرة IPS TFT LCD | القرار: | 480×480 نقطة |
|---|---|---|---|
| واجهة: |
RGB 18 بيت |
درجة الحرارة العملية: | -30°C إلى +80°C |
| درجة الحرارة: | -30°C إلى +80°C | اتجاه المشاهدة: | جميع زوايا الرؤية (85/85/85/85) |
| شاشة لمسة: | نعم | مركز التحكم بالشاحنة: |
ST7701S |
| رقم الدبوس: | أربعين قرصاً |
هيكل الشاشة اللمسية |
G+F |
|
تشغيل اللمس: |
CST830 |
واجهة اللمس: |
IIC |
|
درجات اللومن: |
550cd/m2 |
الامتثال: | متوافقة مع CE و FCC و RoHS |
2.76 بوصة TFT شاشة LCD الصين المصنع المورد، 2.76 بوصةمستديرةوحدة TFT LCD مع 550 نيتس الوضوح رسم المنتج
وصف وظيفة الوحدة
| الرمز | LCM وظيفية | |
| 1 | LEDA | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
| 2-3 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 4 | الـ GND | أرضية الطاقة |
| 5 | مؤسسات رأس المال2.8 فولت | إمدادات الطاقة للكاميرا |
| 6 | إعادة ضبط 2.8 فولت | أعد وضع إشارة الدخول على المحطة |
| 7-8 | NC | NC |
| 9 | الـ SDA | دبوس إشارة الدخول / الخروج |
| 10 | SCLK | إشارة الساعة المتسلسلة |
| 11 | CS | الشريحة تحديد إشارة الدبوس المدخل |
| 12 | DCLK | إشارة ساعة نقطة لعملية واجهة RGB |
|
13 |
DE | إشارة تمكين البيانات لتشغيل واجهة RGB. |
| 14 | VSYNC | VSYNC Vertical (Frame) مزامنة إشارة الدخول لتشغيل واجهة RGB. |
| 15 | HSYNC | إشارة دخول متزامنة أفقية (خطية) لتشغيل واجهة RGB. |
| 16 إلى 33 | DB0-DB17 | حافلة بيانات واجهة RGB |
| 34 | الـ GND | أرضية الطاقة |
| 35 | CTP_INT | مخرج انقطاع لوحة اللمس |
| 36 | CTP_SDA | بيانات I2C لوحة اللمس |
| 37 | CTP_SCL | ساعة I2C على لوحة اللمس |
| 38 | CTP_RST | إعادة تعيين لوحة اللمس |
| 39 | CTP_VCI | لوحة اللمس مصدر الطاقة 2.8 ~ 3.3V |
| 40 | الـ GND | أرضية الطاقة |
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +70 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +80 | °C |
| درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH) | Tالـ OPR | -20 | +70 | °C |
| TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| الرطوبة | RH | - | 90 | % |
خصائص وحدة الضوء الخلفي
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 5.4 | ... | 6.6 | V | - |
| التيار الأمامي | أناF | ... | 80 | - | mA | - |
| الضوء ((مع شاشة LCD + CTP) | (إلف) | TBD | ... | cd/m2 | - | |
| مدة حياة المصابيح | لا | .... | 30,000 | ... | ساعة | الملاحظة 1 |
Rموضوع اختبار قابلية الوصول
| 1 | تخزين عالي الحرارة | +80°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +70°C / 96H | |
| 4 | معدل الحرارة المنخفض | -20 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 60 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 70 درجة مئوية (30 دقيقة) ، 10 دورات |
2.76 بوصة TFT LCD Module مع 550 نايت من سطوع الصورة
