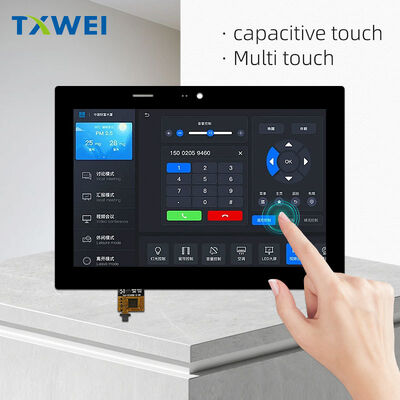

شاشة LCD تعمل باللمس سعوية مقاس 8 بوصة بواجهة MIPI بدقة 1200 * 1920 وحدة عرض تحكم في إضاءة النباتات

المنتجات

شاشة LCD تعمل باللمس سعوية مقاس 8 بوصة بواجهة MIPI بدقة 1200 * 1920 وحدة عرض تحكم في إضاءة النباتات

الـ MOQ:	1
السعر:	قابل للتفاوض
فترة التسليم:	7-16days
طريقة الدفع او السداد:	خطاب الاعتماد، د/أ، د/ف، تي/تي
القدرة على التوريد:	10000 قطعة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

شنتشن

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE FCC ROHS

رقم الموديل

TXW800042B0-YLT

الوثيقة

عدد وحدات البكسل:

1200*1920

عرض الاتجاه:

عرض واجهة:

MIPI 4 حارة

سطوع:

500 شبكات

المنطقة النشطة:

107.64*172.22

حجم المخطط التفصيلي:

137.61*197.06*4.5 مللي متر

درجة حرارة التشغيل:

-10+60 درجة مئوية

درجة حرارة التخزين:

-20+70 ℃

عدد الدبابيس:

31 دبوس

تقنية اللمس:

G + G

واجهة تعمل باللمس:

لمس IC:

GT1151QM

إبراز:

شاشة LCD تعمل باللمس سعوية مقاس 8 بوصة,وحدة عرض أمنية بشاشة LCD وواجهة MIPI,شاشة تحكم في إضاءة النباتات TFT LCD

MIPI interface security display module

TFT LCD plant light control display

وصف المنتج

TXW800042B0-YLT

شاشة TFT LCD مقاس 8.0 بوصة بدقة WQXGA+ مع CTP مدمج

1200 × 1920 · 4 مسارات MIPI · 500 شمعة/م² · 2.80 مم LCM · شاشة لمس سعوية G+G · رؤية في جميع الاتجاهاتفلسفة المنتج

يمثل TXW800042B0-YLT إعادة تفكير أساسية في ماهية وحدة العرض. إنها ليست مجرد شاشة مع لوحة لمس ملحقة. إنها نظام كهروضوئي موحد - شاشة، ولمس، وإضاءة مصممة كوحدة متماسكة واحدة.

تعالج هذه الوحدة توترًا تصميميًا محددًا في الإلكترونيات المحمولة الحديثة: الصراع بين زيادة كثافة البكسل وتقليل السماكة المادية. بسماكة 2.80 مم لوحدة LCM وحدها و 4.85 مم إجمالاً مع دمج اللمس، فإنها تحقق عامل شكل كان غير عملي قبل خمس سنوات، مع تقديم 2.3 مليون بكسل قابل للعنونة بشكل فردي عبر قطر 8.0 بوصة موجه رأسيًا.

هندسة الشاشة

مصفوفة البكسل

تستخدم المصفوفة النشطة 1200 عمودًا و 1920 صفًا من الترانزستورات الرقيقة، يتحكم كل منها في ثلاثي فرعي للبكسل بخطوط RGB عمودية. ينتج عن مسافة 0.0299 مم أفقيًا و 0.0897 مم رأسيًا كثافة بكسل كافية للتحسين الطباعي على مسافات المشاهدة المحمولة النموذجية - حوالي 40 إلى 60 سم - دون تكاليف الحوسبة والطاقة لدقة فئة 4K.

تشغل المساحة النشطة البالغة 107.64 مم × 172.22 مم نسبة عرض إلى ارتفاع تبلغ 10:16. يعطي هذا التوجيه الأولوية لكثافة المعلومات الرأسية، وهو قرار يعكس النشر المقصود للوحدة في التطبيقات التي تركز على المستندات، وواجهات التمرير، والأجهزة الموجهة رأسيًا حيث ينقل الارتفاع التسلسل الهرمي للمعلومات.

الوضع البصري

يوفر التشغيل الناقل للضوء الأسود عادةً ميزتين واضحتين. أولاً، تقدم الحالة غير النشطة سطحًا عميقًا ممتصًا للضوء - يعمل كمرشح كثافة محايد - مما يقلل من استهلاك الطاقة المتصور أثناء حالات الخمول ويحسن التباين تحت الإضاءة المحيطة. ثانيًا، ينتج الدوران البصري المعتمد على الجهد لطبقة الكريستال السائل استجابة جاما تتماشى بشكل أوثق مع الإدراك البشري للإضاءة مقارنة بالبدائل البيضاء عادةً، خاصة في منطقة الظل الحرجة أقل من 20٪ تشغيل رقمي.

خصائص المشاهدة

تقنية المشاهدة في جميع الاتجاهات تلغي عدم التماثل الاتجاهي الذي يقيد تصميمات TFT التقليدية. تم تصميم المكدس البصري - المستقطب، وأفلام التأخير، وطبقة الكريستال السائل، والمستقطب الثاني - بحيث تمتد مخروط التباين المقبول بشكل موحد عبر 360 درجة من السمت. يتم تحقيق ذلك من خلال توزيع زاوية الميل المسبق المتحكم فيه والمحاذاة ثنائية المجال أو متعددة المجالات للكريستال السائل، بدلاً من مجرد تكديس أفلام التعويض.

النتيجة العملية: جهاز مثبت في بيئة مشاهدة مشتركة - عربة طبية، لوحة صناعية، أو جهاز محمول للألعاب - يقدم لونًا وتباينًا متطابقين بغض النظر عن موضع المراقب. لا يوجد انعكاس للألوان. لا يوجد تحول جاما. لا يوجد انهيار في الإضاءة عند الزوايا المائلة.

دمج اللمس

التصميم الهيكلي

تستخدم لوحة اللمس السعوية بنية G+G (زجاج + زجاج): عدسة غطاء زجاجية باندا بسمك 1.1 مم، طبقة ربط بصري SCA بسمك 0.20 مم، زجاج مستشعر بسمك 0.55 مم مع أقطاب كهربائية من ITO أو شبكة معدنية، وطبقة SCA ثانية بسمك 0.20 مم ملصقة بسطح الشاشة. السماكة الإجمالية لمكدس اللمس: 1.85 مم ± 0.15 مم، باستثناء المواد المساعدة.

يعطي هذا البناء الأولوية للمتانة والوضوح البصري على السماكة المطلقة. يوفر الزجاج الغطاء بسمك 1.1 مم صلابة سطحية ≥7H تحت حمل 750 جرام - كافية لمقاومة خدوش المفاتيح وضغط القلم والخدوش العرضية في بيئات العمل الميداني. تلغي طبقات SCA (لاصق شفاف صلب) فجوات الهواء التي تسبب انعكاسات فرينل وخطأ التوازي في البدائل الملصقة بالحشية.

خصائص المستشعر

يدعم المتحكم GT1151QM تتبعًا متزامنًا بخمس نقاط مع أوضاع تشغيل بالقفازات واليد المبللة. هذه ليست ميزات تسويقية بل ضرورات هندسية: يعمل الموظفون الطبيون على أجهزة بقفازات لاتكس أو نيتريل؛ يعمل المشغلون الصناعيون بأيدٍ رطبة أو ملوثة؛ يواجه المستخدمون الخارجيون المطر والتكثف.

يتواصل المتحكم عبر I2C بمستويات منطق 1.8 فولت، مع طاقة تناظرية منفصلة 2.8 فولت. يزيل الإبلاغ المدفوع بالمقاطعة (دبوس CTP_INT) عبء الاستقصاء على المعالج المضيف، مما يقلل من استهلاك طاقة النظام ويحسن زمن استجابة اللمس. يتيح خط إعادة تعيين مخصص (CTP_RST) استعادة المتحكم دون إعادة تشغيل النظام بالكامل.

الدمج البصري

تتضمن لوحة اللمس منطقة مرشح أسود شبه شفاف بالأشعة تحت الحمراء بخصائص طيفية محددة: انتقال بنسبة 5-15٪ عند طول موجة مرئي 550 نانومتر، انتقال >80٪ عند الأشعة تحت الحمراء 850 نانومتر. يتيح ذلك استشعار القرب أو اكتشاف الضوء المحيط خلف زجاج الغطاء دون المساس بجماليات الشاشة - تبدو منطقة المستشعر سوداء موحدة للمستخدم مع بقائها شفافة لمصادر الأشعة تحت الحمراء وأجهزة الكشف.

تصميم الواجهة

تنفيذ MIPI DSI

تمثل واجهة MIPI DSI ذات 4 مسارات ابتعادًا متعمدًا عن معايير RGB المتوازية و LVDS القديمة. يعمل كل مسار بيانات كزوج تفاضلي كامل - D0P/D0N عبر D3P/D3N - مع زوج ساعة مخصص CLKP/CLKN. توفر هذه البنية رفضًا متأصلًا للضوضاء المشتركة، مما يتيح التشغيل الموثوق به في البيئات المعادية كهرومغناطيسيًا: بالقرب من أجهزة الإرسال والاستقبال الخلوية، ومزودات الطاقة التبديلية، ومحركات المحركات.

يقلل البروتوكول التسلسلي من عدد المسامير إلى 31 إجمالاً - بما في ذلك الطاقة والأرضي والإضاءة الخلفية - مقارنة بأكثر من 40 لخيارات متوازية. يترجم هذا الانخفاض مباشرة إلى موصلات أصغر، وتوجيه PCB أبسط، وتقليل حجم كابلات التمديد. بالنسبة للأجهزة المحمولة حيث تحمل كل مليجرام وكل مليمتر مكعب تكلفة تصميم، فإن هذه المدخرات ليست تافهة.

تنظيم المسامير

تجمع مجموعة FPC المكونة من 31 مسمارًا الإشارات ذات الصلة وظيفيًا مع عوائد أرضية متناوبة:

المسامير 1-3: LEDA (أنود الإضاءة الخلفية، ثلاثي زائد)
المسامير 5-8: LEDK (كاثود الإضاءة الخلفية، رباعي زائد)
المسامير 11-12: D2P/D2N (مسار بيانات MIPI 2)
المسامير 14-15: D1P/D1N (مسار بيانات MIPI 1)
المسامير 17-18: CLKP/CLKN (ساعة MIPI)
المسامير 20-21: D0P/D0N (مسار بيانات MIPI 0)
المسامير 23-24: D3P/D3N (مسار بيانات MIPI 3)

توفر المسامير الأرضية عند 9، 10، 13، 16، 19، 22، 25، 28 مسارات إرجاع وتدريع بين الأزواج التفاضلية عالية السرعة. تحتفظ المسامير NC (4، 26) بمواضع لتوسيع الواجهة المستقبلي أو الوصول للاختبار.

بنية الطاقة

مسارات الجهد

تتطلب الوحدة ثلاث نطاقات إمداد مميزة:

IOVCC (1.65 فولت - 3.3 فولت): إمداد منطق الإدخال/الإخراج مع توافق واسع. الحد الأدنى 1.65 فولت يتيح واجهة مباشرة مع وحدات SoC الحديثة منخفضة الجهد؛ الحد الأقصى 3.3 فولت يستوعب عائلات منطق 3.3 فولت القديمة دون ترجمة مستوى.

VDD (2.8 فولت - 3.3 فولت): مدخل محول DC/DC الأساسي. يولد مضخم الشحن الداخلي جميع الفولتيات الخاصة بـ TFT من هذا المسار الواحد - VGH (~18 فولت، بوابة ON)، VGL (~-8 فولت، بوابة OFF)، VSP/VSN (مرجع تناظري)، و VCOM (قطب كهربائي مشترك).

CTP_VDD (2.8 فولت): إمداد تناظري مخصص لمتحكم اللمس، معزول عن طاقة الشاشة لمنع اقتران ضوضاء التبديل بقنوات الاستشعار السعوية.

متطلبات التسلسل

يفرض IC المشغل HX8279D تسلسل تشغيل صارمًا لمنع الإغلاق وضمان التهيئة الموثوقة:

يرتفع VDD إلى عتبة التشغيل
يتم تأكيد RESETB على مستوى منخفض للمدة الدنيا المحددة
يتم توليد VGL قبل VGH (حماية ديود شوتكي بين VGL و GND تمنع تنشيط SCR الطفيلي عندما يبدأ VDD و VSP في نفس الوقت)
يرتفع VGH بعد استقرار VGL
تدخل واجهة MIPI وضع السرعة العالية، وتتلقى رموز التهيئة
يتم كتابة سجلات GOA MUX والتوقيت في غضون 50 مللي ثانية من تحرير إعادة الضبط
تمكين إخراج الشاشة، وتقديم الإطار الأول مع جاما افتراضية المصنع

يعكس تسلسل إيقاف التشغيل هذا الترتيب، مع تأكيد STBYB لبدء إيقاف التشغيل المتحكم فيه. تدير آلة الحالة الداخلية تسلسل المسارات بشكل مستقل، مما يقلل من تعقيد إدارة الطاقة الخارجية.

نظام الإضاءة

مصفوفة LED

توفر سبعة وعشرون مصباح LED أبيض في تكوين الإضاءة الحافة إضاءة خلفية موحدة عبر المساحة النشطة البالغة 107.64 مم × 172.22 مم. تعمل المصفوفة بجهد أمامي 8.4 فولت - 9.6 فولت بتيار نموذجي 225 مللي أمبير، مما ينتج عنه سطوع 500 شمعة/م² عبر الشاشة ومكدس اللمس.

يحقق نهج الإضاءة الحافة - المصابيح الموضوعة على طول حافة واحدة أو أكثر من اللوحة، مع توجيه الضوء بواسطة تجويف عاكس واستخراجه عبر فيلم ناشر - سماكة LCM البالغة 2.80 مم التي لا يمكن للإضاءة الخلفية المباشرة تحقيقها. المقايضة هي السطوع المطلق: 500 شمعة/م² كافية للاستخدام الداخلي والخارجي المعتدل ولكنها تتطلب تحسينًا لقابلية القراءة في ضوء الشمس المباشر.

خصائص العمر الافتراضي

يتم تحديد عمر LED عند 30,000 ساعة إلى 50٪ من السطوع الأولي، مقاسًا عند 32 مللي أمبير لكل LED. تعكس هذه المقياس التدهور في العالم الحقيقي بدلاً من الفشل الكارثي - تخفت الإضاءة الخلفية تدريجيًا، مما يوفر مؤشرًا مرئيًا لنهاية العمر بدلاً من الظلام المفاجئ.

يتحذير المواصفات صراحةً من أن تيار التشغيل أعلى من 37 مللي أمبير لكل LED يسرع التدهور. يتيح هذا الشفافية تصميمًا حراريًا وكهربائيًا مستنيرًا: تنفيذ تنظيم تيار مناسب، وتبديد حرارة كافٍ، وربما الأهم من ذلك، ضوابط سطوع قابلة للتعديل من قبل المستخدم والتي تكون افتراضية على مستويات معتدلة بدلاً من الحد الأقصى للإخراج.

التأهيل البيئي

تتحقق ستة اختبارات تأهيل من المرونة البيئية:

تخزين درجة الحرارة العالية (+70 درجة مئوية، 96 ساعة): يتحقق من استقرار المواد وسلامة الختم تحت الضغط الحراري دون تشغيل كهربائي. يؤكد التحقق الوظيفي بعد الاختبار عدم وجود أجزاء مفقودة أو بكسلات قصيرة أو تدهور في الشاشة.

تخزين درجة الحرارة المنخفضة (-20 درجة مئوية، 96 ساعة): يضمن قدرة البدء البارد ومرونة المواد. تعاني الشاشات القياسية من زيادة لزوجة الكريستال السائل وانهيار زمن الاستجابة في هذه درجات الحرارة؛ تحافظ هذه الوحدة على جاهزية التشغيل.

تشغيل درجة الحرارة العالية (+60 درجة مئوية، 96 ساعة): تشغيل كهربائي كامل عند أقصى درجة حرارة مقدرة. يجب أن تحافظ الشاشة على جميع معلمات التشغيل دون ارتفاع حراري، أو تحول في اللون، أو تدهور مبكر لمصابيح LED. يعتبر تسرب الكريستال السائل تحت الضغط الحراري التشغيلي فشلاً تلقائيًا.

تشغيل درجة الحرارة المنخفضة (-10 درجة مئوية، 96 ساعة): يتحقق من الأداء في الوقت الفعلي في البيئات الباردة. فقاعات درجة الحرارة المنخفضة - الناتجة عن الانكماش الحراري التفاضلي بين ركائز الزجاج وحشوة الكريستال السائل - ممنوعة منعًا باتًا. يُمنع أيضًا ارتخاء الختم النهائي وتأثيرات قوس قزح للإطار.

تخزين درجة الحرارة العالية/الرطوبة (50 درجة مئوية، 90٪ RH، 96 ساعة): يسرع آليات تسرب الرطوبة والتآكل. يجب أن تحافظ الوحدة على سلامة الختم والعزل الكهربائي في البيئات الاستوائية أو المستودعات غير المنظمة.

دورات الصدمة الحرارية (10 دورات، -10 درجة مئوية إلى +60 درجة مئوية، فترات توقف 30 دقيقة): يكشف عن عدم تطابق معامل التمدد الحراري بين الزجاج والمعدن والبوليمر والمواد اللاصقة. تعتبر تأثيرات قوس قزح للإطار وفشل الختم معايير رفض تلقائية.

التكامل الميكانيكي

أبعاد الوحدة

يبلغ قياس LCM 114.60 مم × 184.10 مم × 2.80 مم. مع دمج اللمس، تزداد السماكة الإجمالية إلى 4.85 مم ± 0.2 مم. تتجاوز لوحة اللمس منطقة العرض النشطة بحوالي 0.4 مم لكل جانب - 108.44 مم × 173.02 مم منطقة قابلة للعرض مقابل 107.64 مم × 172.22 مم منطقة عرض نشطة - مما يستوعب تفاوتات الربط ويضمن تغطية لمس كاملة.

ميزات زجاج الغطاء

يشمل عدسة الغطاء الزجاجية باندا بسمك 1.1 مم:

طلاء AF (مقاوم لبصمات الأصابع): معالجة سطحية مقاومة للزيوت تقلل من وضوح البقع وتكرار التنظيف
حد مطبوع باللون الأسود: يخفي خطوط اللاصق، وأسلاك المستشعر، والانقطاعات الحافة عن رؤية المستخدم
منطقة شبه شفافة بالأشعة تحت الحمراء: كما هو موضح في قسم دمج اللمس
فيلم واقي: مطبق أثناء التصنيع، يتم إزالته بواسطة المدمج قبل التجميع النهائي

تصميم FPC

يخرج FPC الشاشة من الحافة السفلية بمسافة 0.50 مم، 31 موضعًا، متوافق مع موصل FH26-31S-0.3SHW(10) أو ما يعادله. يخرج FPC اللمس بشكل منفصل بـ 8 مواضع لواجهة I2C. تتضمن كلا FPC فيلمًا للحماية الكهرومغناطيسية على كلا السطحين لمنع إشارات MIPI عالية السرعة من الاقتران بقنوات استشعار اللمس السعوية.

توفر لوحة تقوية فولاذية (سمك 0.2 مم) دعمًا ميكانيكيًا وتأريضًا كهربائيًا في منطقة الموصل. يتضمن FPC CTP علامة سحب لإزالة الفيلم الواقي - تفصيل صغير يمنع بقايا اللاصق والتلوث أثناء التجميع.

التطبيقات

الأجهزة الطبية

يلبي عمق الألوان 16.7 مليون، ومعايرة جاما المستقرة من OTP، واللمس المتوافق مع القفازات متطلبات شاشات مراقبة المرضى، وأجهزة الموجات فوق الصوتية المحمولة، وأدوات التشخيص المحمولة. يناسب التوجيه الرأسي شاشات اتجاه العلامات الحيوية ومراجعة بيانات المرضى الطولية.

واجهة الإنسان والآلة الصناعية

تشغيل درجة الحرارة الواسعة (-10 درجة مئوية إلى +60 درجة مئوية)، حصانة قوية ضد التداخل الكهرومغناطيسي عبر إشارات MIPI التفاضلية، وصلابة سطح 7H تعالج حقائق أرض المصنع. تحافظ الشاشة على قابلية القراءة من خلال زجاج الغطاء الواقي في ظروف الإضاءة المحيطة العالية.

الألعاب والترفيه المحمولة

تخلق كثافة البكسل العالية وزمن الاستجابة السريع تجارب غامرة. يتيح المظهر النحيف تصميمات مريحة لا تسبب إرهاقًا للأيدي أثناء الجلسات الممتدة. تدعم المشاهدة في جميع الاتجاهات سيناريوهات اللعب الجماعي مع الأجهزة المشتركة.

الداخلية للسيارات

يناسب التوجيه الرأسي شاشات المعلومات في الكونسول المركزي والترفيه في المقعد الخلفي. يعالج التأهيل واسع النطاق لدرجات الحرارة الظروف الحرارية القصوى في المقصورة من مواقف الصحراء إلى بدايات التشغيل الباردة في القطب الشمالي. تبسط توافقية MIPI التكامل مع معالجات المعلومات والترفيه الحديثة للسيارات.
