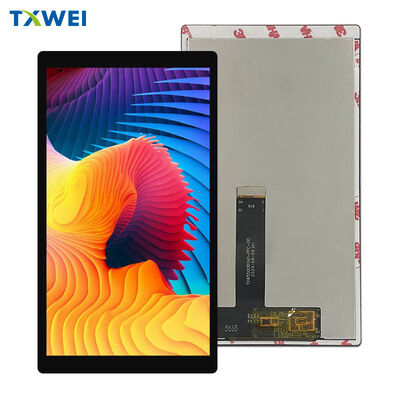

شاشة IPS كاملة الرؤية مقاس 5.5 بوصة MIPI LCD بدقة 1080*1920 شاشة تعمل باللمس سعوية

الـ MOQ:	1
التعبئة القياسية:	كرتون
فترة التسليم:	16
القدرة على التوريد:	10000 قطعة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

قوانغدونغ، الصين

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE ROHS FCC

رقم الموديل

TXW550076N0-CTP

الوثيقة

نوع شاشات الكريستال السائل:

عادة أسود

مسافة البكسل (العرض*الارتفاع):

0.06345

مقاس:

المنطقة النشطة:

68.04 (أفقي) * 120.96 (رأسي)

عدد وحدات البكسل:

1080 * 3 آر جي بي (أفقي) × 1920 (فولت)

عرض الاتجاه:

كل الساعة

درجات لومينز:

700 شمعة / متر مربع

إبراز:

شاشة عرض LCD IPS مقاس 5.5 بوصة,شاشة لمس LCD MIPI بدقة 1080x1920,شاشة عرض TFT تعمل باللمس سعوية

MIPI LCD touch screen 1080x1920

capacitive touch screen TFT display

وصف المنتج

TXW550076N0-CTP

شاشة IPS FHD مقاس 5.5 بوصة + شاشة لمس سعوية مسقطة

وضوح كامل الدقة. دقة لمس صناعية. جاهزة للتكامل.

الأداء المرئي

دقة Full HD تبلغ 1080 × 1920 — كثافة بكسل تبلغ 400 بكسل لكل بوصة تتجاوز عتبة رؤية العين البشرية على مسافات المشاهدة العادية. تختفي البكسلات الفردية. النص يظهر حادًا للغاية. الأيقونات تظل واضحة حتى عند تصغيرها.

تقنية IPSتلغي المساومة على زاوية الرؤية. اقرأ الشاشة من الأعلى أو الأسفل أو من زوايا جانبية قصوى دون انعكاس الألوان أو انهيار التباين. أمر ضروري للأجهزة المحمولة التي تميل وتدور أثناء الاستخدام الفعلي.

16.7 مليون لونعبر عمق قابل للتحديد بالبرنامج. تدرجات سلسة في التصوير الطبي. ألوان علامة تجارية دقيقة في واجهات المستهلك. تفاصيل ظلال دقيقة في التصور الصناعي.

المنطقة النشطة: 68.53 مم × 121.82 مم
هندسة البكسل: شريط RGB، مسافة 0.06345 مم
وضع العرض: أسود عادي — أسود عميق، نسبة تباين عالية

واجهة اللمس: سعوية مسقطة

لمس متعدد بـ 10 نقاط التعرف. قرص للتكبير. تشغيل بيدين. مدخلات إيماءات معقدة. يتعقب المتحكم نقاط الاتصال المتزامنة دون ارتباك أو ظلال شبحية.

اتصال I2C إلى معالج المضيف. تحمل خطوط CTP_SDA و CTP_SCL بيانات إحداثيات اللمس بسرعات ناقل قياسية. لا حاجة لوحدة تحكم USB مخصصة. لا توجد مشاكل في تثبيت برنامج التشغيل على إصدارات Linux أو Android المضمنة.

تحكم في إعادة الضبط بالأجهزة عبر دبوس CTP_RST. فرض إعادة المعايرة بعد أحداث الطاقة. الاستعادة من أحداث التفريغ الكهروستاتيكي دون إعادة تشغيل النظام بالكامل.

بنية تعتمد على المقاطعة عبر دبوس CTP_INT. أحداث اللمس تثير إشعارًا فوريًا للمضيف. لا يوجد حمل استقصاء. استخدام أقل لوحدة المعالجة المركزية. استجابة أسرع لإدخال المستخدم.

صلابة سطح زجاج الغطاء: 6H كحد أدنى — يقاوم الخدوش من المفاتيح والأدوات والحطام الصناعي. يحافظ المعالجة السطحية على شعور الانزلاق طوال عمر المنتج.

بنية الإشارة: MIPI DSI

تعمل الأنظمة المضمنة الحديثة على MIPI. هذه الوحدة تتحدث باللغة الأصلية.

أربعة مسارات بيانات: D0N/D0P عبر D3N/D3P تحمل بيانات البكسل التفاضلية عالية السرعة. نقل دفعة بسرعة تصل إلى 1 جيجابت في الثانية لكل مسار. نطاق ترددي كافٍ لمعدل تحديث 120 هرتز بدقة Full HD مع هامش للنطاق الترددي الزائد.

زوج ساعة مخصص: يوفر CLKN/CLKP مرجع توقيت نظيف. تلغي البنية المتزامنة مع المصدر مخاوف الانحراف عبر مسارات PCB.

دعم حالة الطاقة المنخفضة. حالات LP-11 و LP-00 و LP-10 لفترات الخمول. تقليل استهلاك الطاقة عندما يكون محتوى الشاشة ثابتًا. إطالة عمر البطارية في التطبيقات المحمولة.

مزامنة تأثير التمزق عبر دبوس TE. تلغي التحديثات المقفلة بالإطار التمزق المرئي في تشغيل الفيديو وتطبيقات عارض الكاميرا. ضروري للتصوير الاحترافي وواجهات التحكم في الوقت الفعلي.

نظام الطاقة

قناتان تناظريتان: VSP عند +5.7 فولت (النطاق +4.8 فولت إلى +6.0 فولت) و VSN عند -5.7 فولت (النطاق -6.0 فولت إلى -4.8 فولت) تزود دوائر تشغيل TFT ودوائر مرجع جاما. مطلوب تنظيم خارجي — لا يتم تنفيذ تحويل DC-DC على الوحدة.

جهد الإدخال/الإخراج: 1.8 فولت اسمي (متسامح مع 1.8 فولت إلى 3.3 فولت) لمستويات منطق MIPI. واجهة مباشرة لمعالجات التطبيقات الحديثة دون ترجمة مستويات.

طاقة الإضاءة الخلفية: 18 مصباح LED أبيض في تكوين متسلسل. جهد أمامي 16.8 فولت إلى 19.2 فولت عند 60 مللي أمبير نموذجي. تحكم في تعتيم PWM عبر دبوس PWM مخصص. نطاق سطوع من 0% إلى 100% دون تغيير في درجة حرارة اللون.

تسلسل الطاقة إلزامي. VDD1 مستقر قبل VSP و VSN. تأخير أدنى 10 مللي ثانية بين تمكين القنوات. استقرار VSN لمدة 12 مللي ثانية قبل تحرير RESX. مخاطر الانتهاك تسبب الإغلاق أو التهيئة غير المكتملة.

هندسة الإضاءة

بنية LED مضاءة بالحافة مع 18 باعثًا. يتم حقن الضوء من حافة الوحدة، وتوزيعه عبر قطر 5.5 بوصة عبر لوحة دليل ضوء دقيقة. لا توجد نقاط ساخنة. لا يوجد تعتيم بالحافة. إضاءة موحدة من زاوية إلى زاوية.

سطوع نموذجي 700 شمعة/متر مربع مع مكدس LCD و CTP. قابل للقراءة تحت إضاءة المكتب. قابل للاستخدام في الظروف الخارجية المظللة. تعتيم PWM يتدرج إلى التوافق مع الغرفة المظلمة دون حد أدنى للسطوع.

عمر LED 30,000 ساعة إلى 50% من الإخراج الأولي عند 20 مللي أمبير لكل باعث. انخفاض إلى 60 مللي أمبير كحد أقصى لإدارة الحرارة. تيار تشغيل محافظ يطيل فترة الخدمة. صيانة مخفضة للتطبيقات الصناعية التي تعمل دائمًا.

توحيد 85% كحد أدنى عبر المنطقة النشطة. مقاسة عند شبكة من 9 نقاط وفقًا لمعيار الصناعة. لا يوجد نطاقات مرئية أو تدرجات في حقول الألوان الصلبة.

التكامل الميكانيكي

أبعاد وحدة LCD: 70.53 مم × 127.28 مم × 1.68 مم

مكدس LCD + CTP مدمج: 72.52 مم × 132.90 مم × 2.56 مم

يشتمل السمك الإجمالي البالغ 2.56 مم على الشاشة، ومستشعر اللمس، وزجاج الغطاء، وجميع طبقات الترقق. لا توجد لوحات تحكم خارجية. لا توجد طبقة لمس منفصلة لمحاذاتها أثناء التجميع.

ذيل FPC يمتد من الحافة القصيرة مع موصل ذي 40 سنًا بمسافة 0.5 مم. نصف قطر الانحناء محدد للطي في أغلفة مدمجة. التوجيه عبر آليات المفصلات. التمرير عبر قنوات الهيكل الضيقة.

بروز زجاج الغطاء خارج منطقة LCD النشطة يوفر سطح ختم لتكامل الحشية. يمكن تحقيق تصنيفات enclosures IP54 و IP65 مع تصميم ميكانيكي مناسب.

بنية برنامج التشغيل: HX83112-A

مشغل مصدر بـ 1080 قناة — مخرج واحد لكل عمود من أعمدة البكسلات الفرعية RGB
مشغل بوابة بـ 1920 قناة — مخرج واحد لكل خط مسح أفقي
تصحيح جاما على الشريحة — 64 خطوة قابلة للبرمجة لكل قناة لون. معايرة لاختلافات اللوحة عن اللوحة. مطابقة شاشات متعددة في تكوينات مبلطة.

توليد جهد تدرج رمادي داخلي من مدخلات VSP/VSN. لا توجد سلالم مقاومة خارجية. لا توجد حاجة لمراجع جهد دقيقة.

دعم وضع السكون. استهلاك تيار استعداد عميق أقل من معدل التفريغ الذاتي لخلايا Li-ion النموذجية. استيقاظ أقل من 5 مللي ثانية إلى صورة كاملة. استيقاظ 120 مللي ثانية من إعادة ضبط البرنامج مع إعادة تحميل كاملة للسجلات.

تخزين EEPROM لبيانات المعايرة المصنعية. إعداد VCOM. منحنيات جاما. يتم تحميل الإعدادات الافتراضية عند التشغيل تلقائيًا. لا يلزم تكوين مضيف صفري للتشغيل الأساسي.

بروتوكول التوقيت والتحكم

معلمات التوقيت الرأسي
فترة الإطار الإجمالية: 2520 خطًا نموذجيًا
خطوط مرئية: 1920 نشطة
الواجهة الأمامية: 32 خطًا كحد أدنى (يعتمد على متحكم اللمس)
الواجهة الخلفية: قابلة للبرمجة لمطابقة متطلبات اللوحة
معدل التحديث: 120 هرتز كحد أقصى بدقة مخفضة، 60 هرتز بدقة Full HD

معلمات التوقيت الأفقي
فترة الخط تتناسب مع تردد PCLK
نافذة بيانات صالحة متمركزة في فترة الخط
فترات الفراغ تحمل حمل حزمة DSI المضمنة وأوامر التضمين

تسلسل إعادة ضبط البرنامج: الأمر 01h يبدأ إعادة تحميل السجلات. تأخير 5 مللي ثانية قبل الأوامر اللاحقة. تأخير 120 مللي ثانية قبل الخروج من وضع السكون إذا تم إصدار إعادة ضبط أثناء عرض نشط. يجب على المضيف الاستمرار في PCLK/HSYNC/VSYNC/DE لمدة إطارين كاملين بعد أمر إعادة الضبط.

التأهيل البيئي

درجة حرارة التشغيل: -20 درجة مئوية إلى +60 درجة مئوية مع وظيفة اللمس
درجة حرارة التخزين: -30 درجة مئوية إلى +70 درجة مئوية بدون طاقة
نطاق الرطوبة: 20% إلى 90% رطوبة نسبية غير متكثفة

تم تأكيد قدرة البدء البارد عند -20 درجة مئوية. تظل لزوجة الكريستال السائل ضمن النطاق التشغيلي. لا يوجد التصاق مؤقت للصورة أو تدهور في وقت الاستجابة عند درجات الحرارة القصوى.

مصفوفة اختبار الموثوقية:

تخزين درجة حرارة عالية — 96 ساعة عند +70 درجة مئوية
تخزين درجة حرارة منخفضة — 96 ساعة عند -30 درجة مئوية
تشغيل درجة حرارة عالية — 96 ساعة عند +60 درجة مئوية مع تشغيل الطاقة
تشغيل درجة حرارة منخفضة — 96 ساعة عند -20 درجة مئوية مع تشغيل الطاقة
تخزين الرطوبة — 96 ساعة عند 50 درجة مئوية / 90% رطوبة نسبية
صدمة حرارية — 10 دورات، -20 درجة مئوية إلى +60 درجة مئوية، 30 دقيقة إقامة

صفر فشل وظيفي. صفر بكسلات مفقودة. صفر تسرب كريستال سائل. لا يوجد تدهور في الختم. لا يوجد انحراف في حساسية اللمس يتجاوز المواصفات.

دعم التكامل

مجموعة تقييم متوفرة — لوحة تشغيل مع جسر HDMI إلى MIPI، ولوحة تفصيلية لمتحكم اللمس، ومزود طاقة قابل للتعديل. تحقق من التوقيت، واختبر استجابة اللمس، وقس استهلاك الطاقة دون تطوير أجهزة مخصصة.

عينات ميكانيكية — وحدات غير وظيفية بأبعاد ووزن وموضع موصل متطابقين. تحقق من الملاءمة في أغلفة الإنتاج. قم ببناء تجهيزات التجميع. قم بتطوير توجيه الكابلات قبل شراء الشاشة.

تقارير القياس البصري — الإضاءة، والتوحيد، ونطاق الألوان، ونسبة التباين قابلة للتتبع إلى أدوات قياس معتمدة من NIST. مضمنة مع شحنات العينات. يتم تحديثها لكل دفعة إنتاج عند الطلب.

الوصول إلى هندسة التطبيقات — استشارة مباشرة مع متخصصي الشاشات لمراجعة تسلسل الطاقة، وتخفيف التداخل الكهرومغناطيسي، وضبط اللمس، ومواصفات زجاج الغطاء المخصصة.

العلامات:

500cd/m2 شاشة TFT LCD,5 بوصة شاشة TFT LCD,شاشة IPS LCD 550cd/m2,

شاشة عرض LCD IPS مقاس 5.5 بوصة,شاشة لمس LCD MIPI بدقة 1080x1920,شاشة عرض TFT تعمل باللمس سعوية,

High Brightness TFT LCD Display
