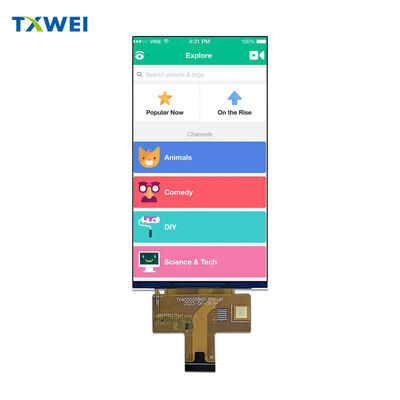

شاشة عرض TFT أصلية جديدة 5.5 بوصة 720 × 1280 شاشة عمودية عالية الوضوح شاشة LCD 25 دبوس واجهة MIPI

المنتجات

شاشة عرض TFT أصلية جديدة 5.5 بوصة 720 × 1280 شاشة عمودية عالية الوضوح شاشة LCD 25 دبوس واجهة MIPI

الـ MOQ:	تفاوض
السعر:	negotiate
التعبئة القياسية:	كرتون
فترة التسليم:	16
طريقة الدفع او السداد:	خطاب الاعتماد TT D/P
القدرة على التوريد:	10000 قطعة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

قوانغدونغ، الصين

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE ROHS FCC

رقم الموديل

TXW550058N0

الوثيقة

المنطقة النشطة:

68.04 (أفقي) * 120.96 (رأسي)

درجة حرارة التشغيل:

-20+70

نوع شاشات الكريستال السائل:

عادة أسود

عنصر القيادة:

مصفوفة نشطة TFT

عدد وحدات البكسل:

720*3RGB ((H) X1280 ((V)

مسافة البكسل (العرض*الارتفاع):

0.00945 ((H) *0.0945 ((V)

درجات لومينز:

300 شمعة/م²

ترتيب بكسل:

شريط آر جي بي

إبراز:

5واجهة MIPI لشاشة TFT LCD بطول 5 بوصات,شاشة LCD عمودية عالية الوضوح 720×1280,وحدة عرض TFT ذات 25 دبوس مع ضمان

720×1280 high-definition vertical LCD screen

25 pin TFT display module with warranty

وصف المنتج

TXW550058N0

5.5" HD IPS LCD Display Module (وحدة عرض شاشة LCD)

◆ ◆ ◆لمحة عامة عن المنتج◆ ◆ ◆

شاشة LCD TFT عالية الأداء 5.5 بوصة مع دقة HD وتكنولوجيا IPS المتقدمةمصممة للتطبيقات التي تتطلب أداءً بصريًا موثوقًا مع مرونة عرض واسعة وتوصيل واجهة MIPI الحديثة.

720 × 1280 بكسل، 16.7 مليون لون، وضع أسود عادةً.

تصنعها شركة شينزن تيانسيانوي للتكنولوجيا مع ILI9881C IC السائق و 4 خطوط MIPI DSI واجهة الفرق عالية السرعة.

▌▌▌مواصفات الشاشة▌▌▌

المنطقة النشطة وتكوين البكسلات

تدابير منطقة العرض النشطة68.04 ملم × 120.96 ملممع720 × RGB × 1280ترتيب البكسلات في تشكيل شريط RGB.0.0945 ملم × 0.0945 ملميضمن الدقة الهندسية وإعادة إنتاج الصورة المتساوية على طول سطح المشاهدة بأكمله.

مزايا تكنولوجيا IPS

في الساعة الثانيةدعم اتجاه المشاهدة يلغي تحول الألوان وفقدان التباين من أي زاوية مشاهدة. حرية مشاهدة مثالية 360 درجة.

عمق اللون

16.7 مليونالألوان القابلة للاختيار بواسطة البرنامج توفر صورًا غنية وحيوية للتطبيقات المتطلبة.

‬‬

الواجهة والاتصال

بنية MIPI DSI الحديثة ذات 4 مسارات

High-speed differential signaling through 30-pin FPC connector enables reliable video transmission with reduced electromagnetic interference and simplified system integration compared to legacy parallel RGB solutions.

تكوين الدبوس الشامل

أربعة أزواج مسارات البيانات (D0±، D1±، D2±، D3±) تتعامل مع تدفقات البكسل المعبأة مع ساعة مضمنة. زوج مسار الساعة المخصص (CLKP / CLKN) يزامن نقل البيانات.نقاط أرضية متعددة تضمن سلامة الإشارة.

سكة حديدية إمدادات الطاقة

IOVCC في1.8 فولتلمواجهة منطقية.3.3 فولتلمشغل LCD. دبوس VSP / VSN الخارجي متاح لتوليد الطاقة التناظرية. محطات LEDA / LEDK مخصصة لربط الضوء الخلفي.

دعم لوحة اللمس

تتضمن أحكام واجهة اللمس المتكاملة CTP_SDA و CTP_SCL للاتصالات I2C ، CTP_INT لإشارة المقاطعة ، CTP_RST لإعادة تعيين جهاز التحكم ، و CTP_VCC ل2.8 فولت ~ 3.3 فولتإلمس مصدر الطاقة

● ● ●نظام الضوء الخلفي● ● ●

مجموعة LED من Edge-Lit

التكوين الفعال لإضاءة الحافة مع العديد من مصابيح LED البيضاء يوفر توزيعًا موحدًا للوهج.

المعلمات الكهربائية

نطاق الجهد الأمامي20 فولت ~ 23 فولتالتيار التشغيلي40 mAنموذجية لكل سلسلة.

الأداء البصري

300 cd/m2الحد الأدنى للضوء مع80%توحيد نموذجي عبر المنطقة النشطة.

مدة حياة أطول

30000 ساعةعمر تشغيل LED إلى 50% من سطوعه في ظروف التيار القياسي.

★ ★ ★التصنيفات البيئية★ ★ ★

ظروف التشغيل

-20°C إلى +70°Cنطاق درجة حرارة العمل.20٪ ~ 90٪ RHتحمل الرطوبة بدون تكثيف.

قدرة التخزين

-30°C إلى +80°Cنطاق درجة حرارة التخزين الموسع يحافظ على سلامة المنتج أثناء النقل والتخزين.

‬‬

ضمان الموثوقية

‬‬

التحقق الصارم من الضغوط البيئية

اختبار تخزين درجة حرارة عالية في+80°Cلمدة 96 ساعة. التحقق من صحة تخزين درجة حرارة منخفضة في-30 درجة مئويةلـ 96 ساعة. تم تأكيد درجات الحرارة الشديدة عند+70°Cو-20 درجة مئويةلمدة 96 ساعة لكل منها60 درجة مئوية × 90٪ RHلمدة 96 ساعة. دورة الصدمة الحرارية بين-20°C و +70°Cلمدة 10 دورات كاملة مع فترات استراحة مدتها 30 دقيقة.

معايير قبول العيب الصفري

لا يسمح بأية أخطاء وظيفية بما في ذلك قطع مفقودة أو قصاصات كهربائية أو تدهور وضوح الشاشة. الحظر المطلق لتسرب الكريستال السائل في أي ظروف اختبار.لا يوجد تشكيل فقاعات في درجة حرارة منخفضة، نهاية ختم تخفيف، أو إطار آثار قوس قزح مقبولة.

‬‬التوقيت و تسلسل الطاقة‬‬

متطلبات البدء الحرجة

يضمن تسلسل التشغيل المناسب بدء تشغيل وحدة التحكم الداخلية الموثوق بها ويمنع الأضرار المحتملة لمولدات الجهد الداخلي. يجب أن تستقر إمدادات VDDI و VCI قبل إطلاق إعادة ضبط RESX.خطوط MIPI تدخل حالة LP-11 منخفضة الطاقة خلال فترة إعادة التعيين.

إعادة تعيين مواصفات التوقيت

الحد الأدنى لمدة نبضات RESX10 μsللاعتراف بإعادة التعيين الصحيح. إعادة التعيين إلغاء الوقت5 msنموذجية لحمل السجلات من EEPROM.120 ميسالحد الأقصى المطلوب عند إعادة التثبيت في وضع الاستراحة لإجراء تسلسل إزالة كامل.

حماية الرفض

إعادة ضبط النبضات أقصر من5 μsيتم رفضها تلقائيًا.10 μsقبلت دون قيد أو شرط5 و 10 ميكروسكيليبدأ تسلسل إعادة التشغيل مع التعرف المضمون.

‬‬الأداء البصري‬‬

تعريف نسبة التباين

CR = L63 / L0

حيث يمثل L63 الإضاءة عند المستوى الرمادي 63 و L0 يمثل الإضاءة عند المستوى الرمادي 0.

خصائص وقت الاستجابة

وقت الارتفاع (طن) يقيس الانتقال من 10٪ إلى 90٪ من الاستجابة البصرية. وقت السقوط (توف) يقيس الانتقال من 90٪ إلى 10٪ من الاستجابة البصرية.

قياس زاوية النظر

يحدد نظام الإحداثيات القياسي اتجاه الساعة 12 كمرجع. يمثل محاور X + و X زوايا المشاهدة الأفقية.يمثل محور Y + و Y زوايا المشاهدة العمودية مع اتجاه الساعة 6 عند 90 درجة.

‬‬الأبعاد المادية‬‬

ملفات تعريف الوحدة المدمجة

الأبعاد الكلية70.34 ملم × 128.10 ملم × 1.62 ملم(العرض × الارتفاع × السماكة) تمكن من الاندماج في تطبيقات محدودة في المساحة.

البناء الخفيف

مواصفات الوزن التي يجب تحديدها بناءً على التكوين النهائي والمتطلبات الخاصة بالعميل.
