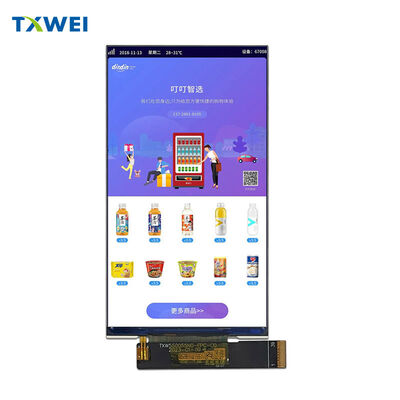

شاشة TFT LCD مقاس 5.5 بوصة بدقة 1080 * 1920 IPS عالية الدقة شاشة عمودية قابلة للتوصيل MIPI يمكن مطابقتها مع شاشة جهاز TP المحمول

المنتجات

شاشة TFT LCD مقاس 5.5 بوصة بدقة 1080 * 1920 IPS عالية الدقة شاشة عمودية قابلة للتوصيل MIPI يمكن مطابقتها مع شاشة جهاز TP المحمول

الـ MOQ:	تفاوض
السعر:	negotiate
التعبئة القياسية:	كرتون
فترة التسليم:	16
طريقة الدفع او السداد:	خطاب الاعتماد TT D/P
القدرة على التوريد:	10000 قطعة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

قوانغدونغ، الصين

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE ROHS FCC

رقم الموديل

TXW550055N0

الوثيقة

المنطقة النشطة:

68.04 (أفقي) * 120.96 (رأسي)

الخلفية الحالية:

60 مللي أمبير

درجات لومينز:

520 شمعة/م²

درجة حرارة التخزين:

-30+80 درجة مئوية

إحصاء القلم:

39Pin

عملية الترقق:

كل الساعة

عدد وحدات البكسل:

1080*1920

حجم المخطط الميكانيكي (العرض * الارتفاع * الارتفاع):

70.04*128.29*1.68

إبراز:

5شاشة LCD TFT بقيمة 5 بوصات,شاشة IPS عالية الدقة بدقة 1080 × 1920,وحدة LCD قابلة للتوصيل MIPI

1080x1920 IPS high-definition display

MIPI plug-in LCD module

وصف المنتج

TXW550055N0

5.46" Full HD IPS LCD Display Module (وحدة عرض شاشة LCD)

◆ ◆ ◆لمحة عامة عن المنتج◆ ◆ ◆

شاشة TFT LCD ذات 5.46 بوصة ممتازة تقدم دقة Full HD مذهلة من خلال تقنية IPS المتقدمة للتطبيقات التي تتطلب أداءً بصريًا استثنائيًا ومرونة عرض واسعة.

1080 × 1920 بكسل 16.7 مليون لون عادة وضع أسود

المصنعة من قبل Shenzhen Tianxianwei Technology مع Himax HX8399-C driver IC و 4-lane MIPI DSI واجهة عالية السرعة.

▌▌▌مواصفات الشاشة▌▌▌

المنطقة النشطة والقرار

تدابير منطقة العرض النشطة68.04 ملم × 120.96 ملممع1080 × RGB × 1920تشكيل البكسل في ترتيب شريط RGB.63 μm × 63 μmيضمن جودة الصورة المتساوية دون تشويه هندسي.

تكنولوجيا IPS

في الساعة الثانيةدعم اتجاه المشاهدة يوفر لون متسق وتباين من كل زاوية لا تحول في اللون لا تنازل

أداء الألوان

16.7 مليونألوان قابلة للاختيار بواسطة البرنامجعادةً أسودوضع الأسود العميق و التباين الأعلى

‬‬

الواجهة والاتصال

بنية MIPI DSI الحديثة ذات 4 مسارات

إشارة التفاضل عالية السرعة من خلال موصل FPC من 39 نقطة تمكن من نقل فيديو موثوق به مع انخفاض EMI وتكامل PCB مبسط مقارنة بالواجهات المتوازية القديمة.

توصيل الطاقة

إمدادات منطقية IOVCC في1.8 فولت(1.65 فولت ~ 3.3 فولت متسامح)VSP/VSNعند ± 4.8 فولت ~ ± 6.0 فولت.VGH (+ 11V)وVGL (-7V)داخلياً لتبديل TFT.

الأزواج التفاضلية

مسار الساعة (CLKP / CLKN) بالإضافة إلى أربعة مسارات بيانات (D0-D3) تتعامل مع تدفقات البكسل المعبأة. تمنع إشارة TE التمزق. يؤدي إنتاج PWM إلى التحكم الخارجي في سائق LED.

● ● ●نظام الضوء الخلفي● ● ●

مجموعة LED Edge-Lit مع 14 LED بيضاء عالية الكفاءة

إضاءة الحافة المتطورة توفر إضاءة متساوية مع الحد الأدنى من السماكة.

المعلمات الكهربائية

الجهد الأمامي19.6 فولت ~ 22.4 فولتالتيار النموذجي40 mAفي كل سلسلة

الخروج البصري

520 cd/m2الضوء النموذجي مع لوحة LCD.

الموثوقية

30000 ساعةعمر LED إلى 50٪ من الوضوح عند تشغيل 20mA.

★ ★ ★التصنيفات البيئية★ ★ ★

نطاق العمل

-20°C إلى +70°Cدرجة حرارة العمل20٪ ~ 90٪ RHتحمل الرطوبة

ظروف التخزين

-30°C إلى +80°Cنطاق تخزين ممتد

‬‬

إثبات الموثوقية

‬‬

اختبار الإجهاد البيئي الشامل

تخزين درجة حرارة عالية في+80°Cلمدة 96 ساعة، تخزين درجة حرارة منخفضة في-30 درجة مئويةلمدة 96 ساعة. درجات حرارة تشغيل متطرفة تم التحقق منها عند+70°Cو-20 درجة مئويةلمدة 96 ساعة لكل منها. تخزين درجة حرارة عالية / رطوبة في50 درجة مئوية × 90٪ RHلمدة 96 ساعة، دورة الصدمة الحرارية-20 درجة مئوية    60 درجة مئويةلمدة 10 دورات

لا يوجد عيوب مقبولة

لا أجزاء مفقودة، لا ملابس قصيرة، لا تسرب من الكريستال السائل، لا فقاعات، لا فشل في الختم.

‬‬الأداء البصري‬‬

التباين والردود

700:1الحد الأدنى لنسبة التباين1000:1وقت الاستجابة35 ثانيةنموذجية45 ثانيةأقصى حد

وجهة نظر الحرية

80 درجةزوايا مشاهدة نموذجية في جميع الاتجاهات (أعلى، أسفل، يسار، يمين) مع الحفاظ على CR ≥ 10.

مجموعة الألوان

60% ~ 70%تغطية NTSC لإعادة إنتاج الألوان النابضة بالحياة.
