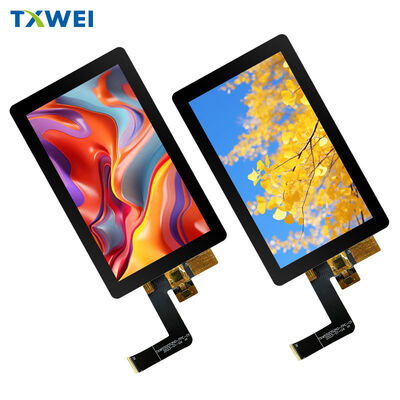

5.5 بوصة شاشة LCD 1080X1920TFT شاشة عمودية واجهة MIPI مع شاشة LCD لمس 5.5 بوصة

5.5 بوصة شاشة LCD 1080X1920TFT شاشة عمودية واجهة MIPI مع شاشة LCD لمس 5.5 بوصة

الـ MOQ: تفاوض
السعر: negotiate
التعبئة القياسية: كرتون
فترة التسليم: 16 يوم
طريقة الدفع او السداد: خطاب الاعتماد، د/أ، د/ف، تي/تي
القدرة على التوريد: 10000 قطعة
معلومات مفصلة
مكان المنشأ
شنتشن ، قوانغدونغ
اسم العلامة التجارية
TXWEI
إصدار الشهادات
ISO9001 IS014001 IATF16949
رقم الموديل
TXW550052N0-AS
الوثيقة
إبراز:

5شاشة LCD TFT بطول 5 بوصات,شاشة LCD واجهة MIPI,شاشة لمسة عمودية 1080X1920

,

MIPI interface LCD screen

,

1080X1920 vertical touch screen

وصف المنتج

TXW550052N0-AS

وحدة شاشة LCD IPS بدقة Full HD مقاس 5.46 بوصة

مع لوحة لمس سعوية مدمجة


● ● ● أبرز مميزات المنتج ● ● ●

تجربة بصرية متميزة مقدمة من خلال تقنية IPS المتقدمة
تتميز وحدة العرض هذه مقاس 5.46 بوصة بدقة مذهلة1080 × 1920 Full HD مع16.7 مليون لون لصور واقعية.
رؤية فائقة الاتساع
178 درجة زوايا رؤية من جميع الاتجاهات. لا يوجد تحول في الألوان. لا يوجد فقدان في التباين.
تكامل لمس سلس
هيكل سعوي متعدد الطبقات G+F+F معGoodix GT911 وحدة تحكم تضمن أداء لمس متعدد سريع الاستجابة ودقيق للتفاعل البديهي للمستخدم عبر السطح النشط بالكامل.■ ■ ■

المواصفات الأساسية ■ ■ ■تكوين الشاشة

تبلغ مساحة العرض النشطة
68.04 مم × 120.96 مم مع60 مللي أمبير ترتيب بكسل في تكوين شريطي.تصميم بكسل مربع
63 ميكرومتر × 63 ميكرومتر
مسافة البكسل توفر جودة صورة موحدة بدون تشويه.أداء الألوان
16.7 مليون
لون قابل للاختيار برمجياً.حرية الرؤية
جميع الاتجاهات
دعم الاتجاه. زوايا رؤية مثالية 360 درجة.تقنية تشغيل مثبتة
Himax HX8399-C
شريحة تشغيل مثبتة في الصناعة.────────────────────────────────────────

الواجهة والاتصال

واجهة MIPI DSI حديثة عالية السرعة مع بنية إشارة تفاضلية رباعية المسارات

يوفر موصل FPC ذو 39 سنًا تكاملًا شاملاً للنظام من خلال بروتوكولات MIPI القياسية الصناعية، مما يتيح تصميمات كابلات أرق وتخطيطات لوحات PCB مبسطة مقارنة بحلول RGB المتوازية القديمة.
توصيل طاقة قوي
تضمن نقاط أرضية متعددة جهد مرجعي مستقر في جميع أنحاء النظام. يعمل مصدر طاقة المنطق IOVCC عند
1.8 فولت مع60 مللي أمبير تحمل لتوافق مرن مع المعالج المضيف. مصادر تشغيل تناظرية مخصصة AVDD و AVEE تدعم±4.8 فولت ~ ±6.0 فولت نطاقات. يتلقى نظام اللمس طاقة معزولة3.3 فولت عبر دبوس CTP_VCC. يتصل نظام الإضاءة الخلفية عبر أطراف الأنود LEDA والكاثود LEDK المخصصة.نقل بيانات عالي السرعة
خمسة أزواج تفاضلية تتعامل مع اتصالات MIPI: مسار الساعة (CLKP/CLKN) يزامن نقل البيانات بينما تحمل أربعة مسارات بيانات (D0 إلى D3) تدفقات بكسل مجمعة بنطاق ترددي عالٍ مع الحد الأدنى من التداخل الكهرومغناطيسي.
بنية تحكم ذكية
إعادة الضبط النشط المنخفض (RESET) يتيح استعادة الأجهزة. إشارة TE تزامن تحديثات ذاكرة الإطار لمنع تشوهات التمزق. يتصل خرج PWM بمشغلات LED الخارجية للتحكم الدقيق في السطوع. يتواصل نظام اللمس عبر ناقل I²C (CTP_SCL/CTP_SDA) مع خطوط مقاطعة (CTP_INT) وإعادة ضبط (CTP_RST) مخصصة لمعالجة الأحداث بكفاءة.
● ● ●

نظام الإضاءة الخلفية ● ● ●مصفوفة LED مضاءة بالحافة مع 15 مصباح LED أبيض عالي الكفاءة

يوفر تكوين الإضاءة بالحافة المتطور إضاءة موحدة عبر منطقة العرض النشطة بالكامل مع الحد الأدنى من التأثير على السماكة.
الخصائص الكهربائية
جهد التشغيل الأمامي يتراوح بين
28 فولت ~ 32 فولت مع60 مللي أمبير تيار نموذجي لكل سلسلة.الأداء البصري
يحقق تجميع شاشة LCD ولوحة اللمس معًا
1100 شمعة/متر مربع سطوع نموذجي مع≥85% توحيد عبر سطح المشاهدة.موثوقية طويلة الأمد
تصنيف عمر LED يبلغ
30,000 ساعة إلى 50% سطوع عند التشغيل عند 20 مللي أمبير لكل LED. التيارات الأعلى تقلل من العمر التشغيلي بشكل نسبي.■■■■■■

الأبعاد المادية ■■■■■■عامل شكل مدمج للتطبيقات التي تتطلب مساحة محدودة

تبلغ أبعاد وحدة LCD
70.04 مم × 128.29 مم × 1.68 مم(العرض × الارتفاع × السماكة).تجميع متكامل
مع إرفاق لوحة اللمس السعوية، تصبح الأبعاد الإجمالية
85.00 مم × 140.36 مم × 2.91 مم.بناء خفيف الوزن
سيتم تحديد مواصفات الوزن بناءً على التكوين النهائي والمكونات الاختيارية.
★ ★ ★

التصنيفات البيئية ★ ★ ★نطاق درجة حرارة تشغيل ممتد للتطبيقات المتطلبة

تعمل الوحدة بشكل موثوق من
-20 درجة مئوية إلى +70 درجة مئوية مع تحمل الرطوبة يبلغ20% ~ 90% RH غير متكثف.ظروف تخزين آمنة
يمتد نطاق درجة حرارة التخزين الممتد من
-30 درجة مئوية إلى +80 درجة مئوية مع الحفاظ على نفس قيود الرطوبة.╓────────────────────────────────────────╖

ضمان الموثوقية

╙────────────────────────────────────────╜

معايير قبول صارمة

5.5 بوصة شاشة LCD 1080X1920TFT شاشة عمودية واجهة MIPI مع شاشة LCD لمس 5.5 بوصة 0
يُسمح بعيوب وظيفية صفرية بما في ذلك الأجزاء المفقودة، أو الدوائر القصيرة الكهربائية، أو تدهور وضوح الشاشة. لا يُسمح على الإطلاق بتسرب بلورات سائلة تحت أي ظرف اختباري. تشمل التشوهات المحظورة تكوين فقاعات في درجات الحرارة المنخفضة، أو ارتخاء الختم الطرفي، أو تأثيرات قوس قزح للإطار، أو تدهور الأداء البصري بعد التحقق من الإجهاد.
◆

تسلسل التوقيت والطاقة ◆تسلسل تهيئة حاسم لتشغيل المشغل بشكل موثوق

تتطلب دائرة المشغل المتكاملة Himax HX8399-C تسلسل طاقة دقيق لضمان التهيئة الصحيحة ومنع التلف المحتمل لمولدات الجهد الداخلية.
إجراءات التشغيل خطوة بخطوة
أولاً، قم بتثبيت مصادر طاقة المنطق VDD1 و HS_VCC، مع الحفاظ على الاستقرار لمدة لا تقل عن
1 مللي ثانية بعد اكتمال استقرار الإمداد. قم بتكوين جميع مسارات بيانات وساعة MIPI إلى حالة الطاقة المنخفضة LP-11 قبل تحرير إعادة الضبط. بعد تحرير إعادة الضبط، انتظر1 مللي ثانية بعد اكتمال استقرار الإمداد. قم بتكوين جميع مسارات بيانات وساعة MIPI إلى حالة الطاقة المنخفضة LP-11 قبل تحرير إعادة الضبط. بعد تحرير إعادة الضبط، انتظر>50 مللي ثانية قبل إرسال أوامر التهيئة. قم بإصدار أمر SLPOUT للخروج من وضع السكون. انتظر بحد أدنى120 مللي ثانية بعد SLPOUT قبل إرسال أمر تنشيط الشاشة DISPON. أخيرًا، ابدأ إرسال حزم فيديو MIPI بدون قيود زمنية عليا.تسلسل إيقاف تشغيل متحكم فيه
اعكس ترتيب التنشيط مع تأخيرات لا تقل عن
≥20 ميكرو ثانية بين كل مرحلة من مراحل إلغاء تنشيط الإمداد لمنع ظواهر الاحتفاظ بالصور وضمان حماية كاملة للمشغل.■■■■■

الأداء البصري ■■■■■قياس نسبة التباين الكمية

CR = L₂₅₅ / L₀
حيث تمثل L₂₅₅ قياس الإضاءة عند مستوى الرمادي 255 (أبيض كامل) وتمثل L₀ قياس الإضاءة عند مستوى الرمادي 0 (أسود كامل).
توصيف الاستجابة الديناميكية
بروتوكول قياس موحد
يتم إجراء جميع التوصيفات البصرية بعد 20 دقيقة من الاستقرار الحراري عند درجة حرارة محيطة 25±2 درجة مئوية. يتطلب نظام الإضاءة الخلفية فترة تسخين لمدة 20 دقيقة في بيئة خالية من الرياح قبل بدء القياس. تستخدم الأجهزة Autronics DMS 803 أو مزيج مكافئ من مقياس الضوء/المطياف مع بقعة قياس بقطر 3 مم داخل غرفة مظلمة تقضي على تلوث الضوء الخارجي.
◆

التطبيقات النموذجية ◆سيناريوهات النشر الصناعي والتجاري

محطات يدوية صناعية تتطلب شاشات موثوقة ومتينة في بيئات متطلبة. لوحات واجهة الإنسان والآلة لأنظمة التحكم الآلي. معدات التشخيص الطبي وأجهزة مراقبة المرضى المحمولة. واجهات التحكم في المنزل الذكي وأنظمة الأتمتة السكنية. إلكترونيات استهلاكية راقية حيث تميز جودة الشاشة وضع المنتج. أدوات القياس والاختبار الدقيقة التي تتطلب إعادة إنتاج ألوان دقيقة. أنظمة المعلومات والترفيه في السيارات وشاشات لوحة القيادة الرقمية.
▒▒▒

الجودة والامتثال ▒▒▒معايير تصنيع صارمة

تحافظ مرافق الإنتاج على شهادة ISO مع أنظمة إدارة جودة شاملة. تغطية فحص بنسبة 100% للعيوب الحرجة تضمن جودة إخراج متسقة. تحدد بروتوكولات الفحص البصري الموحدة شدة إضاءة 1000±200 لوكس، ومسافة مشاهدة 30 سم، وزاوية ملاحظة 45±10 درجة لتقييم العيوب بشكل موضوعي.
المسؤولية البيئية
امتثال كامل لـ
RoHS تم تحقيقه من خلال اختيار مواد خالية من الرصاص في جميع أنحاء عملية التصنيع. تلبي جميع مواد وعمليات المعالجة متطلبات حماية البيئة الدولية.
