واجهة MIPI 5.5 بوصة 1080*1920 HD لون LCD شاشة عرض كريستال سائل TFT وحدة كريستال سائل

الـ MOQ:	تفاوض
السعر:	negotiate
التعبئة القياسية:	كرتون
فترة التسليم:	16 يوم
القدرة على التوريد:	10000 قطعة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

شنتشن ، قوانغدونغ

اسم العلامة التجارية

TXWEI

إصدار الشهادات

ISO9001 IS014001 IATF16949

رقم الموديل

TXW550040N0-CTP

الوثيقة

إبراز:

5شاشة LCD MIPI TFT بطول 5 بوصات,شاشة LCD ملونة 1080x1920 HD,واجهة MIPI TFT وحدة الكريستال السائل

1080x1920 HD color LCD screen

MIPI interface TFT liquid crystal module

وصف المنتج

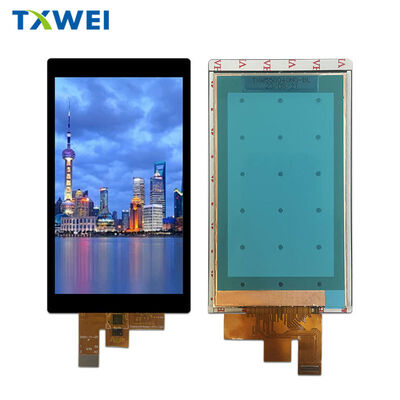

TXW550040N0-CTP∙∙ 5.46" شاشة Full HD MIPI LCD مع لمسة سعة

لمحة عامة عن المنتج

TXW550040N0-CTP هي وحدة عرض LCD TFT عالية الجودة بطول 5.46 بوصة مع دقة Full HD (1080 × 1920 بكسل) ولوحة لمسة سعة متكاملة. تم تصميمها لتطبيقات عالية الأداء ،هذا العرض من نوع IPS يوفر دقة لون استثنائية، زوايا مشاهدة واسعة، والتفاعل اللمس الاستجابة من خلال واجهة MIPI DSI قوية 4 مسارات.

المصنعة من قبل شركة شينزن تيانشيانوي للتكنولوجيا، هذه الوحدة تجمع بين تقنية العرض المتطورة مع بناء صناعي موثوق به، مما يجعلها مثالية للأجهزة المحمولة،أجهزة التحكم الصناعية، المعدات الطبية، والإلكترونيات الاستهلاكية التي تتطلب أداء بصري متفوق.

الخصائص الرئيسية

أداء مرئي مذهل

تجربة الصور الصافية مع 1080 × RGB × 1920 بيكسل دقة و 16.7 مليون لون قابل للعرض. The IPS (In-Plane Switching) technology ensures consistent color reproduction and full 178° viewing angles from all directions — eliminating color shift and contrast loss regardless of viewing position.

لمسة سعة متكاملة

تتضمن الهيكل متعدد اللمسات G + F + F (Glass + Film + Film) جهاز تحكم Goodix GT911 ، مما يوفر اكتشاف اللمس الدقيق والاستجابة.واجهة I2C تضمن الاتصال السلس مع معالجات المضيف، في حين أن دبوس القطع وإعادة ضبط المخصصة تمكن من إدارة الطاقة الفعالة والتعرف على الإيماءات.

واجهة MIPI عالية السرعة

توفر إشارة التفاضل عالية السرعة MIPI DSI ذات الأربع مسارات إشارة فيديو موثوق بها وعرض النطاق الترددي العالي مع انخفاض EMI.هذا المعيار الحديث للواجهة يسمح بتصميمات كابلات رقيقة وتخطيطات PCB مبسطة بالمقارنة مع الحلول RGB الموازية التقليدية.

نظام الضوء الخلفي القوي

يحتوي تكوين ضوء الخلفي LED المضاء على 15 LED أبيض عالي الكفاءة يقدم 1200 cd / m2 من الإضاءة النموذجية. مع تصنيف عمر LED لمدة 30،000 ساعة والتحكم الخارجي في ضبابية PWM ،تتكيف الوحدة بسلاسة مع ظروف الإضاءة المحيطة المختلفة من أشعة الشمس الساطعة إلى البيئات المظلمة.

المواصفات التقنية

أظهر الخصائص

نوع الشاشة: IPS TFT LCD مع وضع أسود عادي المنطقة النشطة: 68.04 مم (H) × 120.96 مم (V) تنسيق البكسل: 1080 (H) × 1920 (V) ترتيب الشريط RGB عرض البكسل: 21 ميكرومتر (H) × 63 ميكرومتر (V) عمق اللون: 16.7 مليون لون (24-بيت RGB) اتجاه المشاهدة: كل الساعة (360 درجة مشاهدة مثالية) نسبة التباين: 1200: 1 (عادة)

مواصفات لوحة اللمس

هيكل اللمس: G + F + F قابلية متعددة اللمس وحدة التحكم IC: Goodix GT911 واجهة: I2C مع انقطاع الخروج صلابة السطح: ≥6H صلابة القلم النور: ≥85٪ فولتاج التشغيل: 2.8 فولت   3.3 فولت (I/O) ، 1.8 فولت (منطق)

المعلمات الكهربائية

وحدة التحكم التشغيلية TFT: إمدادات منطقية Himax HX8399C (IOVCC): 1.65V ¥ 3.3V (1.8V نموذجي) التناظرية الإيجابية (VSP): 4.8V ¥ 6.0V التناظرية السلبية (VSN): -6.0V ¥ -4.8V الضوء الخلفي الجهد الأمامي:28 فولت 32 فولت تيار الضوء الخلفي: 60 mA (معتاد لكل سلسلة)

الأبعاد المادية

أبعاد الوحدة: 70.04 ملم (غ) × 128.29 ملم (ح) × 1.78 ملم (ط) مع لوحة اللمس: 75.80 ملم (غ) × 139.90 ملم (ح) × 3.49 ملم (ط) الوزن: TBD (تصميم خفيف)

البيئة والموثوقية

ظروف التشغيل

درجة حرارة العمل: -20°C إلى +60°C درجة حرارة التخزين: -30°C إلى +70°C نطاق الرطوبة: 20٪ ∼ 90٪ RH (غير مكثف)

اختبار الموثوقية

تخضع هذه الوحدة للتحقق من موثوقيتها الشاملة بما في ذلك تخزين درجة حرارة عالية لمدة 96 ساعة (+ 70 درجة مئوية) ، تخزين درجة حرارة منخفضة لمدة 96 ساعة (-30 درجة مئوية) ، دورة درجة حرارة التشغيل ،واختبار الصدمات الحرارية (-20 درجة مئوية    60 درجة مئوية)جميع الاختبارات تؤكد عدم وجود عيوب وظيفية ، لا وجود لتسرب الكريستال السائل ، والحفاظ على الأداء البصري في ظل ظروف الإجهاد.

تكوين دبوس الواجهة

يوفر مرفق FPC ذو 40 دبوسًا تكاملًا شاملًا للنظام:

• خطوط الطاقة: GND، IOVCC (1.8V) ، إمدادات التناظرية VSP/VSN، CTP_VCC (2.8-3.3V) • MIPI DSI: 4 أزواج مسارات البيانات (D0±، D1±، D2±، D3±) بالإضافة إلى زوج ساعة (CLK±) • واجهة اللمس: CTP_SDA، CTP_SCL، CTP_INT،CTP_RST • إشارات التحكم: إعادة ضبط، TE (تأثير تمزيق) ، PWM (تضييق الضوء الخلفي) • الضوء الخلفي: وصلات LEDA/LEDK للأنود والكاثود

جميع أزواج التفاضل عالية السرعة تدعم LP-11 حالة طاقة منخفضة للعمل بكفاءة طاقة.

تسلسل الطاقة والتوقيت

تتطلب وحدة التحكم الخاصة بالشاحن HX8399C تسلسل تشغيل محدد: يجب أن يستقر VDD1/HS_VCC قبل تنشيط VSP/VSN ، مع تأخيرات 1ms على الأقل بين المراحل.يجب إعادة ضبط الأجهزة (RESX) للحفاظ على انخفاض لمدة ≥ 10μs بعد استقرار الطاقة، مع التمهيد الكامل الذي يتطلب 120ms قبل إظهار الأوامر.

يقوم تسلسل إيقاف التشغيل بعكس هذا الترتيب ، مما يضمن انتهاء حزم الفيديو MIPI قبل إزالة الإمدادات لمنع احتفاظ الصورة وتلف المشغل.

التطبيقات

• Industrial HMI panels and handheld terminals • Medical diagnostic displays and portable equipment • Smart home control interfaces • Automotive infotainment systems • High-end consumer electronics and gaming devices • Test and measurement instrumentation

ضمان الجودة

تصنيعها بموجب عمليات معتمدة من قبل منظمة الصحة العالمية مع فحص بنسبة 100٪ للعيوب الحرجة بما في ذلك الأجزاء المفقودة والدائرات القصيرة والتكافل البصري.تتبع ظروف التفتيش بروتوكولات موحدة: إضاءة 1000±200 لوكس، مسافة مشاهدة 30 سم، زاوية مراقبة 45°±10°.

البناء المتوافق مع RoHS يضمن المسؤولية البيئية مع المواد الخالية من الرصاص في جميع أنحاء.

التغليف والخدمات اللوجستية

عبوة فقاعة فردية مضادة للستاتيك مع 5 وحدات، حماية حاوية الرغوة الممتصة للصدمات، وتغليف الكرتون المعزز.تكوينات التسمية والتغليف المخصصة المتاحة للطلبات الضخمة.

الدعم والتوثيق

الوثائق التقنية الكاملة بما في ذلك تسلسلات شفرات التمهيدي، والرسومات الزمنية، وملاحظات التطبيقات المتاحة عند الطلب.الدعم الهندسي المقدم لاستشارات التكامل وتطوير البرمجيات الثابتة المخصصة.
