المصنع ينتج شاشة LCD 5 بوصات 720 * 1280 شاشة LCD شاشة لمسة سعة شاشة يدوية

الـ MOQ:	تفاوض
السعر:	negotiate
التعبئة القياسية:	كرتون
فترة التسليم:	16 يوم
القدرة على التوريد:	10000 قطعة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

شنتشن ، قوانغدونغ

اسم العلامة التجارية

TXWEI

إصدار الشهادات

ISO9001 IS014001 IATF16949

رقم الموديل

TXW550039N0-CTP

الوثيقة

إبراز:

شاشة LCD 5 بوصات مع لمسة سعة,شاشة LCD 720X1280 tft,جهاز محمول بشاشة LCD

720x1280 TFT LCD display

handheld device LCD screen display

وصف المنتج

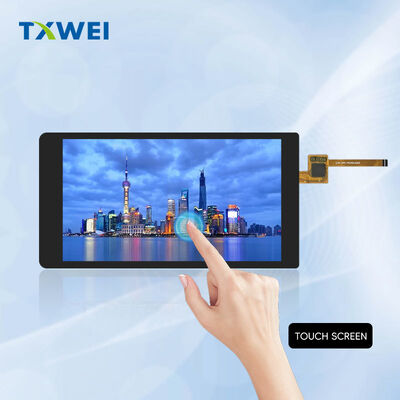

TXW550039N0-CTP شاشة IPS HD+ مقاس 5.5 بوصة مع لمس سعوي

◆━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━◆

نظرة عامة على المنتج

توفر TXW550039N0-CTP حلاً بصريًا وتفاعليًا كاملاً في عامل شكل مدمج مقاس 5.5 بوصة. تجمع هذه الوحدة المتكاملة بين شاشة IPS LCD عالية الأداء ولوحة لمس سعوية سريعة الاستجابة، مصممة للتطبيقات المدمجة المتطلبة حيث تدفع جودة العرض وتجربة المستخدم نجاح المنتج.

تم تصنيع هذه الوحدة العرضية بواسطة Shenzhen Tianxianwei Technology، وتستهدف الأجهزة المحمولة والواجهات الصناعية والإلكترونيات الاستهلاكية التي تتطلب تفاعلًا باللمس موثوقًا به وصورًا نابضة بالحياة.

✦ ───────────── ✦ ───────────── ✦ ───────────── ✦

تقنية العرض

تميز لوحة IPS تقنية التبديل داخل المستوى (IPS) تلغي تحول الألوان وفقدان التباين النموذجي للوحات TN التقليدية. تدور جزيئات الكريستال السائل بالتوازي مع الركيزة، مما يحافظ على أداء بصري متسق عبر جميع اتجاهات المشاهدة.

تشغيل أسود عادي تكون وحدات البكسل سوداء افتراضيًا عند عدم تشغيلها. تحقق هذه البنية مستويات سوداء أعمق ونسب تباين فائقة وتقليل تسرب الضوء مقارنة بالبدائل البيضاء العادية. تستفيد واجهات المستخدم الداكنة من كفاءة الطاقة المحسنة.

قيادة المصفوفة النشطة تتحكم ترانزستورات الأغشية الرقيقة الفردية في كل بكسل بشكل مستقل. لا توجد عيوب في الأقطاب الكهربائية المشتركة. لا يوجد ضبابية في الحركة. عرض صور حاد ودقيق لكل من المحتوى الثابت والرسومات الديناميكية.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

الدقة وجودة الصورة

دقة HD+ 720 بكسل أفقيًا. 1280 بكسل رأسيًا. نسبة العرض إلى الارتفاع 9:16 تحسن التطبيقات الموجهة رأسيًا - المحطات الطرفية المحمولة، الأجهزة المحمولة، لوحات التحكم الرأسية.

بنية بكسل شريط RGB ترتيب وحدات البكسل الفرعية RGB الرأسية. مزج ألوان طبيعي على مسافات المشاهدة القياسية. مثالي للصور الفوتوغرافية، وتصور البيانات، والواجهات الحساسة للألوان.

أبعاد البكسل 94.5 ميكرومتر لكل بكسل أفقيًا ورأسيًا. حوالي 269 بكسل لكل بوصة. عرض محيط سلس. وضوح أحرف حاد.

منطقة المشاهدة النشطة عرض 68.04 مم × ارتفاع 120.96 مم. مساحة شاشة كبيرة ضمن بصمة مادية دنيا.

╭──────────────────────────────────────────╮ │ المواصفات الميكانيكية │ ╰──────────────────────────────────────────╯

أبعاد وحدة LCD عرض الوحدة 71.04 مم. ارتفاع الوحدة 129.56 مم. سمك إجمالي 1.65 مم. مظهر نحيف للغاية للتكامل في التصميم الصناعي الحديث.

تجميع كامل مع اللمس عرض التجميع 76.00 مم. ارتفاع التجميع 143.46 مم. سمك إجمالي 2.81 مم. الـ 1.16 مم الإضافية تستوعب طبقة اللمس السعوية دون زيادة مفرطة في الحجم.

الوزن محسّن للتطبيقات المحمولة. يتم تحديد المواصفات النهائية بناءً على اختيار زجاج الغطاء.

موصل الدائرة المرنة موصل FPC ذو 25 سنًا لإشارات العرض. موصل FPC ذو 6 سنًا لواجهة اللمس. اتصال مدمج وموثوق. متوافق مع عمليات التجميع الآلية.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

لوحة اللمس السعوية

بنية G+F+F زجاج غطاء + طبقة + طبقة. هيكل ثلاثي الطبقات مع التصاق بصري شفاف. متانة فعالة من حيث التكلفة. أداء لمس سريع الاستجابة.

وحدة تحكم اللمس دائرة متكاملة FT5436DQQ. معالجة لمس مخصصة. معدل تقرير 100 هرتز نموذجي. تتبع إيماءات سلس. عبء منخفض على معالج المضيف.

قدرة اللمس المتعدد اكتشاف خمس نقاط متزامنة. التعرف على الإيماءات المعقدة. تكبير بالقرص. دوران بإصبعين. عناصر تحكم ألعاب متعددة الأصابع. متطلبات الواجهة الحديثة مدعومة بالكامل.

بروتوكول الاتصال واجهة I2C قياسية. ساعة SCL بسرعة 400 كيلو هرتز نموذجية. بيانات ثنائية الاتجاه SDA. خرج مقاطعة INT لإعلام المضيف المستند إلى الأحداث. تحكم في إعادة الضبط RST لاستعادة التهيئة.

الخصائص الكهربائية نطاق تشغيل 2.8 فولت إلى 3.3 فولت. خيار واجهة منطق 1.8 فولت. درجة حرارة تشغيل -20 درجة مئوية إلى +60 درجة مئوية.<5 مللي واط طاقة تشغيل نموذجية. فعال للتصاميم التي تعمل بالبطارية.

✧･ﾟ: ✧･ﾟ: ･ﾟ✧:･ﾟ✧ ✧･ﾟ: ･ﾟ✧:･ﾟ✧

بنية الواجهة

معيار MIPI DSI واجهة معالج صناعة الهواتف المحمولة ذات 4 مسارات. إشارات تفاضلية عالية السرعة قياسية في الصناعة. تداخل كهرومغناطيسي منخفض. حصانة قوية ضد الضوضاء للبيئات المتطلبة.

مسارات البيانات أزواج تفاضلية D0، D1، D2، D3. أربع قنوات متوازية. عرض النطاق الترددي الإجمالي يدعم تحديث 60 هرتز بالدقة الأصلية بعمق ألوان 24 بت.

توزيع الساعة زوج تفاضلي CLK. بنية متزامنة مع المصدر. تصميم بسيط لساعة النظام. لا حاجة لمطابقة انحراف معقدة عبر مسارات البيانات.

أوضاع الطاقة المنخفضة دعم حالات LP11، LP10، LP00. وضع استعداد للطاقة المنخفضة للغاية. استيقاظ سريع من وضع السكون. إطالة عمر البطارية للتطبيقات المحمولة.

أوضاع الأوامر والفيديو وضع الأوامر لتكوين السجل والصور الثابتة. وضع الفيديو للبث في الوقت الفعلي. تكامل نظام مرن. خيار تجاوز مخزن الإطارات.

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ المواصفات الكهربائية ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

جهد إمداد الإدخال/الإخراج (IOVCC) 1.65 فولت الحد الأدنى. 1.8 فولت نموذجي. 2.0 فولت الحد الأقصى. توافق مستوى المنطق مع معالجات التطبيقات الحديثة. اتصال مباشر بدون ترجمة مستوى للأنظمة 1.8 فولت.

جهد إمداد التناظرية (VCI) 2.5 فولت الحد الأدنى. 2.8 فولت نموذجي. 3.3 فولت الحد الأقصى. طاقة مشغل العرض الأساسية. يتطلب تنظيمًا مستقرًا لتشغيل خالٍ من الوميض.

استهلاك التيار يعتمد تيار التشغيل على محتوى العرض وإعداد الإضاءة الخلفية. يتم تقليل تيار وضع السكون للحفاظ على البطارية. يتوفر توصيف مفصل عند الطلب.

توليد قيادة البوابة تولد دوائر المضخة الشحن الداخلية جهود تبديل TFT. يتم اشتقاق المسارات الموجبة والسالبة من مدخل إمداد واحد. لا توجد حاجة لإمدادات جهد عالية خارجية.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

نظام الإضاءة الخلفية

تكوين LED 14 مصباح LED أبيض بترتيب متسلسل ومتوازي. بنية بصرية مضاءة بالحافة. لوحة توجيه ضوء دقيقة. أفلام ناشرة ومعززة للسطوع.

المعلمات الكهربائية جهد أمامي: 19.6 فولت الحد الأدنى. 22.4 فولت الحد الأقصى. 40 مللي أمبير تيار تشغيل نموذجي. يوصى بالقيادة بالتيار الثابت لسطوع موحد.

أداء الإضاءة سيتم تحديد المواصفات مع مجموعة بصرية كاملة. القيم النموذجية متاحة عند الطلب لتوجيه التصميم.

عمر التشغيل تصنيف LED لمدة 30,000 ساعة. يُعرّف بأنه احتفاظ بنسبة 50٪ من السطوع عند 20 مللي أمبير لكل LED. يمكن تحقيق عمر أطول مع تقليل التيار وإدارة الحرارة.

واجهة التحكم توصيلات أنود LEDA. توصيلات كاثود LEDK. متوافق مع تعتيم PWM. دعم تعديل التيار التناظري.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

التوقيت والتحكم

بنية إعادة الضبط دبوس RESET نشط منخفض. نبضة دنيا 10 ميكرو ثانية. فترة تهيئة 120 مللي ثانية. تسلسل آلة الحالة الداخلية لتهيئة التشغيل. تحميل معلمات OTP أثناء بدء التشغيل.

إشارة تأثير التمزق نبضة خرج TE. مؤشر حدود الإطار. مزامنة المضيف للتحديثات الخالية من التمزق. ضروري للرسوم المتحركة السلسة ومحتوى الفيديو.

تسلسل الطاقة ترتيب تطبيق IOVCC و VCI مرن. تحرير RESET بعد استقرار الإمداد. تأخير 15 مللي ثانية قبل قبول الأوامر. إشارة جاهزية العرض بعد التهيئة.

إدارة حالة السكون أمر Sleep In لوضع الاستعداد للطاقة المنخفضة. أمر Sleep Out للتشغيل العادي. انتقال سريع للحالة. الاحتفاظ بالسياق اختياري.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

المرونة البيئية

درجة حرارة التشغيل -20 درجة مئوية إلى +60 درجة مئوية لوظائف العرض واللمس. قادر على البدء البارد. الامتثال الكامل للمواصفات عبر النطاق بأكمله.

ظروف التخزين -30 درجة مئوية إلى +70 درجة مئوية عند عدم التشغيل. 20٪ إلى 90٪ رطوبة نسبية. استقرار طويل الأمد في الرف. متوافق مع الخدمات اللوجستية العالمية.

التحقق من الصدمة الحرارية اختبار 10 دورات. تعرض لـ -20 درجة مئوية لمدة 30 دقيقة. تعرض لـ +60 درجة مئوية لمدة 30 دقيقة. حالة ثابتة. لا يوجد فشل ميكانيكي. لا يوجد تدهور في الأداء.

التشغيل في درجات حرارة عالية +60 درجة مئوية تشغيل مستمر. تحقق لمدة 96 ساعة. لا يوجد التصاق بالصور. لا يوجد تحول في الألوان. استجابة اللمس محفوظة.

التشغيل في درجات حرارة منخفضة -20 درجة مئوية تشغيل مستمر. تحقق لمدة 96 ساعة. وقت الاستجابة ضمن المواصفات. وظيفة اللمس في جميع أنحاء.

مقاومة الرطوبة 50 درجة مئوية عند 90٪ رطوبة نسبية. تعرض لمدة 96 ساعة. لا يوجد تكون فقاعات. لا يوجد انفصال في الختم. لا توجد تأثيرات قوس قزح في الإطار.

✦ ═══════════════════════════════════════ ✦

ضمان الجودة

اختبار الإنتاج 100٪ تحقق كهربائي. فحص عيوب البكسل وفقًا لمعايير الصناعة. التحقق من خطية إحداثيات اللمس. قياس توحيد الإضاءة الخلفية.

التحقق من الموثوقية دورات حرارية وفقًا لـ IEC 60068-2-14. صدمات ميكانيكية وفقًا لـ IEC 60068-2-27. مقاومة الاهتزاز وفقًا لـ IEC 60068-2-6. حصانة ESD وفقًا لـ IEC 61000-4-2.

معايير القبول لا تسامح مع الأجزاء المفقودة. لا توجد دوائر قصر كهربائية. لا توجد أجزاء غير واضحة. لا توجد ظروف عرض غير طبيعية. لا توجد أنماط عرض غير طبيعية. لا يوجد تسرب للكريستال السائل. سلامة الختم إلزامية.

الامتثال البيئي مواد خالية من الرصاص في جميع أنحاء. متوافق مع توجيه RoHS 2011/65/EU. تم الالتزام بقيود مواد REACH. شهادة تصنيع مسؤولة.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

إرشادات التكامل

التركيب الميكانيكي يوصى بدعم الحواف الأربعة. تجنب التحميل النقطي على المنطقة النشطة. حافظ على خلوص للعناصر الموصلة. حماية ESD إلزامية أثناء المناولة.

التصميم الحراري مراقبة درجة حرارة وصلة LED. مسار تبديد الحرارة عبر PCB. زيادة مساحة النحاس في منطقة الأنود. تقليل محيطي للحاويات المغلقة.

التخطيط الكهربائي مستويات أرضية تناظرية ورقمية منفصلة. تأريض نجمي عند مدخل الطاقة. مطابقة طول مسار MIPI. مقاومة تفاضلية 100 أوم. درع للتطبيقات الحساسة للتداخل الكهرومغناطيسي.

تكامل البرامج تسلسل تهيئة Sitronix ST7703. وثائق مجموعة الأوامر متاحة. تكوين برنامج اللمس عبر I2C. مكتبات الإيماءات من FocalTech.

التخصيص البصري شكل وسمك عدسة الغطاء. طلاء مضاد للانعكاس. معالجة سطح مضادة للتوهج. تكامل مرشح الخصوصية. فتحات وقطع مخصصة. خدمات الربط البصري متاحة.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

التطبيقات المستهدفة

أجهزة طبية محمولة. محطات يدوية صناعية. معدات اختبار محمولة. لوحات تحكم منزلية ذكية. واجهات أتمتة المباني. لوحات مفاتيح أنظمة الأمان. محطات نقاط البيع. أنظمة إدارة المخزون. إلكترونيات تعليمية. منصات تطوير. أجهزة منزلية. شاشات ما بعد البيع للسيارات. أجهزة بحرية. أجهزة محمولة خارجية.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

معلومات الطلب

تعيين النموذج TXW550039N0-CTP

الشركة المصنعة Shenzhen Tianxianwei Technology Co., Ltd.

توفر العينات عينات هندسية عادةً 2-3 أسابيع. مهلة الإنتاج 4-6 أسابيع قياسية. يتم التفاوض على أسعار الكميات من 1000 وحدة سنويًا.

خدمات التخصيص شكل وسمك زجاج الغطاء. طباعة الشعار والعلامة التجارية. تصنيف السطوع والاختيار. طول FPC وموضع الموصل. تخصيص جهد الواجهة. تعديل برنامج اللمس. ربط بصري مع عدسة غطاء مخصصة. دعم شهادات الامتثال التنظيمية.
