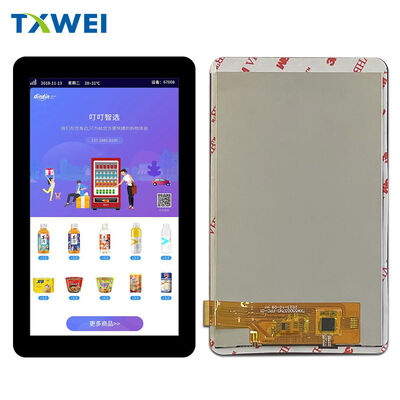

شاشة لمس IPS عمودية FHD مقاس 5.5 بوصة بدقة 1080 * 1920 شاشة عرض TFT LCD بواجهة MIPI

المنتجات

شاشة TFT Lcd

وحدة TFT LCD

شاشة TFT LCD

شاشة TFT LCD مستديرة

شاشة TFT مربعة

نوع الشريط TFT

لوحة محركات HDMI

لوحة سائق VGA

لوحة تعمل باللمس بالسعة

3 بوصة LCD

شاشة LCD 4 بوصات

7 بوصة وحدة LCD

وحدة شاشة LCD 10 بوصة

اتصل بنا

اتصل بنا الآن

شاشة لمس IPS عمودية FHD مقاس 5.5 بوصة بدقة 1080 * 1920 شاشة عرض TFT LCD بواجهة MIPI

الـ MOQ:	تفاوض
السعر:	negotiate
التعبئة القياسية:	كرتون
فترة التسليم:	16 يوم
القدرة على التوريد:	10000 قطعة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

شنتشن ، قوانغدونغ

اسم العلامة التجارية

TXWEI

إصدار الشهادات

ISO9001 IS014001 IATF16949

رقم الموديل

TXW550037N0-SN

الوثيقة

إبراز:

شاشة LCD IPS عمودية FHD مقاس 5.5 بوصة,واجهة MIPI Tft شاشة LCD,شاشة عرض تعمل باللمس بدقة 1080x1920

MIPI interface TFT LCD display

1080x1920 resolution touch screen display

وصف المنتج

TXW550037N0-SN 5شاشة FHD + IPS مع لمسة سعة متكاملة

‬‬

نظرة عامة

تمثل TXW550037N0-SN حلًا كاملًا للعرض للتطبيقات المدمجة الحديثة.وحدة 46 بوصة تجمع بين لوحة IPS LCD عالية الدقة مع لوحة لمسة سعة متكاملة بالكامليقدم أداءً بصريًا استثنائيًا وتفاعل مستخدم بديهي في تجميع واحد ومدمجهذه الشاشة تستهدف التطبيقات المطالبة حيث جودة الشاشة، استجابة اللمس، وكفاءة المساحة لا يمكن أن تتعرض للخطر.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

تكنولوجيا العرض

بنية لوحة IPSتقنية In-Plane Switching تميز هذه الوحدة عن شاشات TN التقليدية. يتيح محاذاة الكريستال السائل إعادة إنتاج الألوان المتسقة ونسب التباين عبر جميع زوايا المشاهدة.يتمتع المستخدمون بنفس الجودة البصرية سواء كان عرضهم مستقيمًا أو من زوايا متطرفة.

وضع أسود عادةًتعمل اللوحة في تشكيل أسود عادي عندما يتم إزالة الجهد، تصبح البكسلات سوداء بشكل افتراضيوتقليل تسرب الضوء بالمقارنة مع البدائل البيضاء عادة-كفاءة الطاقة تتحسن في تصاميم واجهة مظلمة.

TFT المصفوفة النشطةالترانزستور الرقيق الفيلم التوجيه المصفوفة النشطة يضمن كل بكسل يتلقى تحكم التبديل المخصصة. لا يوجد تقاسم الكهرباء عبر الكهرباء. لا يوجد شبح. حواف حادة على الرسومات سريعة الحركة.

‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

الدقة والبيكسل

دقة كاملة HD+1080 بكسل أفقيًا. 1920 بكسل عموديًا. تناسب الشكل هذا 9: 16 مناسب لتطبيقات الهواتف الذكية الموجهة نحو الصورة الذكية ، المحطات المحمولة ، اللوحات الصناعية الرأسية.

ترتيبات الشرائط RGBالبكسلات الفرعية المنظمة في خطوط RGB عمودية. مزج الألوان الطبيعي على مسافات المشاهدة الطبيعية. مثالي للمحتوى الفوتوغرافي والواجهات الحرجة للألوان.

مساحة البكسل63 ميكرومتر أفقياً. 63 ميكرومتر عمودياً. 401 بكسل لكل بوصة. البكسلات الفردية غير مرئية على مسافة مشاهدة 300 ملم نموذجية. منحدرات سلسة. نص واضح.

منطقة العرض النشطة68.04 ملم عرض × 120.96 ملم ارتفاع شاشة سخية في غلاف مادي مضغوط

الهيكل الميكانيكي الهيكل الميكانيكي الهيكل الميكانيكي

أبعاد وحدات شاشة LCD78.00 مم عرض الوحدة. 129.76 ملم ارتفاع الوحدة. 1.95 ملم سمك إجمالي. ملفه النحيف بشكل ملحوظ يتيح جماليات التصميم الصناعي الحديث.

تجميع كامل مع اللمس83عرض التجميع 70 ملم. ارتفاع التجميع 141.20 ملم. سمك إجمالي 3.20 ملم. يضم 1.25 ملم إضافي طبقة اللمس السعة وتغطية الزجاج دون حجم مفرط.

الوزنسيتم تحديدها بناءً على المواصفات النهائية للزجاج المغطى

رابط FPCدائرة مطبوعة مرنة من 39 دبوساً، بصمة مكونات صغيرة، اتصال موثوق بين اللوحة والشاشة، مصممة لعمليات التجميع الآلي.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

لوحة لمسة سعة

G+G البناءتصميم زجاج غطاء + جهاز استشعار زجاج. طبقتان زجاجيتان منفصلتان متصلتان مع لاصق شفاف بصريًا. متانة متفوقة مقارنة بالبدائل القائمة على الأفلام. استجابة لمسة ممتازة.

التراكم المادي0سمك زجاج الغطاء:.55 ملم. طبقة طبقة OCA. زجاج مستشعر ITO. سمك وحدة اللمس الإجمالي: 1.45 ± 0.10 ملم. قوية ومصقولة.

دمج وحدة التحكمجهاز تحكم لمسة CST340 في تكوين رقاقة على مرونة. وحدة معالجة مخصصة تقوم بتحميل الحسابات اللمسية من جهاز التحكم الصغير المضيف. معدل تقرير نموذجي 100 هرتز. تتبع سلس.

قدرة متعددة اللمساتالتعرف على اللمسات في وقت واحد بخمس نقاط. يدعم الإيماءات المعقدة. قمع إلى تكبير. تدوير إصبعين. اضغط على أزرار متعددة. متطلبات واجهة المستخدم الحديثة.

واجهة الاتصالبروتوكول I2C القياسي. خط ساعة SCL. خط بيانات SDA. إنتاج انقطاع INT لإشعار الحدث. متوافق مع جميع جهازات التحكم الدقيقة الحديثة تقريبًا ومعالجات التطبيقات.

معايير التشغيل2.8 فولت إلى 3.3 فولت نطاق التغذية. -20 درجة مئوية إلى +60 درجة مئوية درجة حرارة وظيفية. < 10 ميغاوات طاقة تشغيل نموذجية. فعالة للتصاميم التي تعمل بالبطارية.

‬‬

واجهة وإشارات

معيار MIPI DSIواجهة معالج الصناعة المحمولة ذات 4 خطوط - واجهة سلسلة العرض. معيار الصناعة للاتصال بالعرض عالي السرعة. الإشارة التفاضلية. EMI المنخفضة. مقاومة الضوضاء القوية.

مسارات البياناتD0, D1, D2, D3 أزواج التفاضل. أربع قنوات بيانات موازية. 1 جيجابت في الثانية لكل شريط نموذجي. عرض النطاق الترددي المجمع كاف لتحديث 60 هرتز Full HD + مع عمق لون 24 بت.

هيكل الساعةزوج متفرق مخصص من CLK، توقيت متزامن مع المصدر، توقيت نظام مبسط، لا حاجة إلى إدارة تحيز معقدة.

وضعيات القيادة مقابل وضعيات الفيديووضع قيادة لتكوين السجلات وضع فيديو لتدفق البكسلات في الوقت الحقيقي اندماج نظام مرن قدرة الصورة الثابتة منخفضة الطاقة

- لا ، لا -- لا ، لا -ـ ـ ـ ـ: ゚ ゚- لا ، لا -ـ ـ ـ ـ: ゚ ゚

الخصائص الكهربائية

إمدادات النواة (VDD)2.5 فولت كحد أدنى. 3.3 فولت نموذجي. 3.6 فولت كحد أقصى. الطاقة التناظرية للمحولات الداخلية DC-DC والدوائر المرجعية. تنظيم مستقر ضروري للعمل الخالي من الفلاش.

إمدادات الإدخال والخروج (IOVCC)1.65 فولت كحد أدنى. 1.8 فولت نموذجي. 3.3 فولت كحد أقصى. التوافق على المستوى المنطقي. الاتصال المباشر بمعالجات المضيف 1.8 فولت أو 3.3 فولت دون تحويل المستوى.

فولتاجات محرك البوابةVGH: 11 فولت نموذجي. محرك بوابة إيجابي لتبديل TFT. VGL: -7 فولت نموذجي. محرك بوابة سلبي لإيقاف تشغيل البكسل بالكامل. يتم إنشاؤه داخلياً بواسطة دوائر مضخة الشحن.

الكهرباء المشتركة (VCOM)التوتر المرجعي القابل للتعديل. -2 فولت إلى 0 فولت نطاق تعديل. معايرة المصنع للقلة من الوميض. قابلة للتعديل الميداني لتحسين التطبيقات الخاصة.

الاستهلاك الحالييتم وصفها بناءً على محتوى الشاشة وإعداد الضوء الخلفي. تيار تشغيل نموذجي متوفر في مواصفات كهربائية مفصلة.

نظام الإضاءة الخلفية

تكوين LED36 مصباحًا إلكترونيًا أبيضًا إجماليًا. بنية مضاءة على الحافة. ضوء موجه عبر عرض اللوحة بالكامل من خلال أفلام بصرية دقيقة. 18 سلسلة كهربائية موازية. سلسلة 2 LED لكل سلسلة.

متطلبات الكهرباءالجهد الأمامي: 11.2 فولت كحد أدنى. 12.8 فولت كحد أقصى. 12 فولت نقطة التصميم الاسمية. التيار الأمامي: 360 مآ نموذجية للضوء الكامل. التيار LED الفردي: 20 مآ.

أداء الضوء2000 cd / m2 نموذجية مع LCD و CTP في كومة بصرية. مشرقة بما فيه الكفاية للبيئات الداخلية والخارجية المظلمة. قابلة للقراءة في ظل إضاءة المكتب وظروف البيئة النهارية.

التوحيد80٪ من توحيد الوضوح على امتداد المنطقة النشطة لا توجد نقاط ساخنة مرئية إضاءة ثابتة للمظهر المهني

طول العمر20تعريف عمر LED ،000 ساعة. يتم تعريفه على أنه احتفاظ بنسبة 50٪ من السطوع يعمل عند 20 mA لكل LED. يمكن تحقيق عمر طويل مع تخفيض التيار والإدارة الحرارية.

واجهة التحكماتصالات الأنود 4 × LEDA. اتصالات الكاثود 4 × LEDK. مسارات تيار موزعة. خسائر مقاومة مخفضة. التضييق PWM متوافق لضبط الوضوح.

‬‬

التوقيت وإدارة الطاقة

إعادة تعيين المتطلباتإعادة تعيين دبوس RESX النشط منخفض. عرض نبض 1 ms على الأقل. فترة التمهيد 5 ms بعد الإفراج. تحميلات OTP الداخلية لبيانات المعايرة المصنعة. ضمان التشغيل المستقر بعد الانتهاء من إعادة التعيين.

الوقاية من تأثير التمزقإصدار إشارة TE. نبضة مزامنة الإطار. MCU تنسق تحديثات الذاكرة مع تحديث الشاشة. يلغي التمزق المرئي للمحتوى الديناميكي.

تسلسل تشغيلمطلوب تطبيق الجهد المرحلي. VDD1 / HS_VCC أولاً. VDD3 بعد ذلك. إطلاق RESX بعد الاستقرار. خطوط MIPI في حالة LP11 أثناء البدء. 50 ms على الأقل قبل بث الفيديو.120 ms عرض جاهز من تطبيق الطاقة.

وضع النومإدخال أوامر SLPIN. العرض مغلق. لمسة نشطة اختيارية. انخفاض استهلاك الطاقة. استئناف سريع للعمل الكامل. مثالي لتوفير البطارية بين تفاعلات المستخدم.

تسلسل إيقاف الطاقةأمر SLPIN أولاً. توقف الفيديو. 3 إطار على الأقل قبل إزالة الطاقة. VDD3 مغلق. VDD1/HS_VCC مغلق. يمنع الإجهاد الكهربائي والتحف البصرية.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

مواصفات البيئة

درجة حرارة العمل-20 درجة مئوية إلى +60 درجة مئوية لكل من وظائف العرض واللمس. بدء بارد قادر. لا توجد متطلبات للتكثيف. الامتثال الكامل للمواصفات عبر النطاق.

درجة حرارة التخزين-30 درجة مئوية إلى +70 درجة مئوية بدون تشغيل مدة صلاحية أطول مرونة النقل والمستودع

الرطوبة90 ٪ RH الحد الأقصى، غير مكثفة، متوافقة مع البيئة الاستوائية

مقاومة الصدمات الحراريةتم التحقق من صحة 10 دورات تعرض إلى -20 درجة مئوية، 30 دقيقة الانتقال إلى +60 درجة مئوية، 30 دقيقة اختبار الحالة الثابتة

تشغيل درجة حرارة عالية+60 درجة مئوية تشغيل مستمر، التحقق من صحة 96 ساعة، لا وجود لصق الصورة، لا تحول اللون.

التشغيل في درجة حرارة منخفضة- 20 درجة مئوية عمل مستمر، 96 ساعة تأكيد، وقت الاستجابة ضمن المواصفات.

تخزين درجة حرارة عاليةالتخزين عند درجة حرارة +70 درجة مئوية التعرض لمدة 96 ساعة مطلوب التحقق الوظيفي بعد الاختبار

تخزين في درجة حرارة منخفضةتخزين عند -30 درجة مئوية، تعرض لمدة 96 ساعة، لا يوجد ضرر جسدي، لا يوجد تعقيد في الختم

تخزين الرطوبة50 درجة مئوية بـ 90% من درجة الحرارة، تعرض لمدة 96 ساعة، لا يوجد تشكيل فقاعات، لا وجود لقطع قطرية، لا وجود لتأثيرات قوس قزح

‬‬

ضمان الجودة

الاختبار الوظيفيإختبار كهربائي بنسبة 100% فحص عيوب البكسل التحقق من إحداثيات اللمس قياس توحيد الضوء الخلفي

تأكيد الموثوقيةدورة الحرارة، الصدمة الميكانيكية، مقاومة الاهتزازات، مقاومة ESD، اختبار السقوط حسب متطلبات التطبيق.

معايير القبولعدم وجود تسامح لقطع مفقودة لا شورتات كهربائية لا شرائح غير واضحة لا ظروف غير عرضية لا أنماط عرضية غير طبيعية لا تسرب في الكريستال السائل

امتثال التصنيعمواد خالية من الرصاص في جميع أنحاء. متوافقة مع توجيه RoHS 2011/65/EU. مراعاة قيود مواد REACH. شهادة المسؤولية البيئية.

‬ ‬ ‬ ‬

إرشادات الاندماج

الاندماج الميكانيكييوصى بدعم تركيب أربعة حواف. تجنب الأحمال المركزة على المنطقة الوسطى. الحفاظ على 0.5 ملم الحد الأدنى من الفراغ إلى العناصر الموصلة. حماية ESD أثناء التعامل إلزامية.

إدارة الحرارةمطلوب تصميم مسار إزالة الحرارة LED. الحرارة القصوى للاتصال 85 درجة مئوية. منطقة النحاس أو الممرات الحرارية في منطقة PCB الأندود LED. درجة حرارة البيئة للغرف المغلقة.

التصميم الكهربائييوصى بتفريق الطوابق الأرضية الرقمية والأنقلوجيّة. التأرجح النجميّ عند دخول الطاقة. تطابق طول المسار في حدود 5 ملم. عائق تفاضليّ 100 أوم.الحماية للتطبيقات الحساسة لـ EMI.

تكامل البرمجياتمطلوب تسلسل إطلاق Himax HX8399C. توفر وثائق مجموعة الأوامر. القدرة على تحديث برنامج التشغيل للمتحكم عن طريق I2C. مكتبات التعرف على الإيماءات المتاحة من CST.

اعتبارات المجموعة البصريةتخصيص عدسة الغطاء متاح. خيارات طلاء AR. معالجة سطح AG. مرشحات الخصوصية. قطع وأشكال مخصصة. استشارة المصنع لخدمات الالتصاق البصري.

‬‬

التطبيقات

أجهزة التشخيص الطبية المحمولة، محطات مراقبة المرضى، أنظمة الموجات فوق الصوتية المحمولة، أجهزة تحكم العمليات الصناعية، أجهزة تحكم الخدمة الميدانية، لوحات تحكم منزلية ذكية.واجهات أتمتة المبانيمعدات الاختبار والقياس. محطات نقطة البيع المتنقلة. أجهزة إدارة المخزون المحمولة. لوحة مفاتيح أنظمة الأمن. شاشات عرض السيارات. أدوات الملاحة البحرية.كيوسكات في الهواء الطلق مع ظلالإلكترونيات التعليمية النماذج الأولية ومنصات التطوير

‬‬
