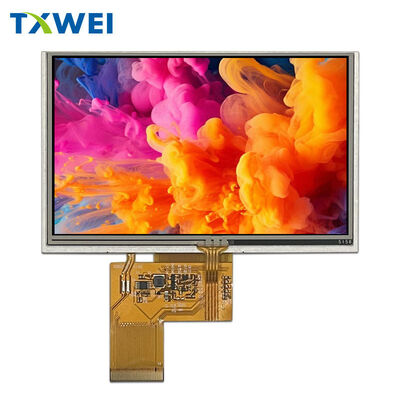

شاشة لمس مقاومة مقاس 5 بوصة بدقة 800*480 لمعدات التحكم الصناعي، شاشة مراقبة، شاشة LCD

الـ MOQ:	تفاوض
السعر:	negotiate
التعبئة القياسية:	كرتون
فترة التسليم:	16 يوم
القدرة على التوريد:	10000 قطعة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

شنتشن ، قوانغدونغ

اسم العلامة التجارية

TXWEI

إصدار الشهادات

ISO9001 IS014001 IATF16949

رقم الموديل

TXW500152N0-RTP

الوثيقة

إبراز:

شاشة لمس مقاومة TFT LCD مقاس 5 بوصة,شاشة LCD لمعدات التحكم الصناعي,شاشة TFT بدقة 800*480 مع ضمان

industrial control equipment LCD monitor

800*480 TFT display with warranty

وصف المنتج

(تيكسو 500152N0-RTP)

5.0" الصناعية WVGA TFT LCD + RTP

800×480 دقة 24 بت RGB لمسة مقاومة تصميم واسع

◆ لماذا اخترت هذا العرض؟

▸ صور WVGA واضحة

توفر دقة 800 × RGB × 480 صورًا حادة وحيوية للواجهات الصناعية. 16.7M ألوان حقيقية مدعومة ببنية ILITEK ILI6122 + ILI5960 مزدوجة الشريحة.مساحة 135 ملم من البكسلات تضمن قراءة النص ووضوح الرمز على طول الذراع.

▸ اللمس المقاوم الموثوق به

لوحة لمسة مقاومة متكاملة من أربعة أسلاك (RTP) الخيار الموثوق به في البيئات الصناعية. يعمل دون عيب مع القفازات أو القلم أو الأصابع العارية.لا توجد مشاكل في التداخلات السعة في الطوابق المصنعة الصاخبة كهربائيا.

▸ الساعة السادسة أفضل طريقة لمشاهدة الفيديو

مصممة لتركيبات المشاهدة من الأسفل، مثالية لوحة التحكم المثبتة فوق مستوى العين والكيوسك والأنظمة المضمنة حيث يبحث المستخدم إلى الشاشة.

▸ بنيت لظروف شديدة

→ التشغيل:-20°C إلى +70°C→ التخزين:-30°C إلى +80°Cالرطوبة:ما يصل إلى 90٪ RH

يمر بـ 96 ساعة من التخزين في درجة حرارة عالية (+ 80 درجة مئوية) ، و 96 ساعة من التخزين في درجة حرارة منخفضة (-30 درجة مئوية) ، واختبار الصدمة الحرارية 50 دورة (-20 درجة مئوية 70 درجة مئوية). تزدهر هذه الشاشة حيث تفشل شاشات المستهلك.

◆ المواصفات التقنية

أساس الشاشة• نوع اللوحة: مصفوفة نشطة TFT ، عادةً ما تكون منتقلة باللون الأبيض • دقة: 800 ((H) × 480 ((V) بكسل • عمق اللون: 16.7M (24-بيت RGB) • ترتيب البكسلات: شريط عمودي RGB • المنطقة النشطة: 108.00mm × 64.80ملم • اتجاه الرؤية: الساعة 6 • جهاز تحكم السائق: ILITEK ILI6122 + ILI5960

نظام اللمس• النوع: لوحة لمسة مقاومة ذات أربعة أسلاك (RTP) • الواجهة: استشعار الموقف التناظري • التنشيط: القائم على الضغط (متوافق مع القفازات) • المدى الطويل: معدل لملايين اللمسات

الضوء الخلفي• النوع: مجموعة LED بيضاء مضاءة على الحافة • عدد LED: 12 رقاقة (6 سلسلة × 2 موازية) • الجهد الأمامي: 17.4 فولت ~ 19.8 فولت • التيار الأمامي: 40mA نموذجية • الضوء:240 cd/m2 (معتاد مع LCD+RTP) • عمر: 30،000 ساعة عند 50% من الوضوح

واجهة كهربائية• الفيديو: RGB موازي 24 بت (R0-R7 ، G0-G7 ، B0-B7) • الساعة: مدخل ساعة بكسل DCLK • مزامنة: HSYNC ، VSYNC ، DE (تمكين البيانات) • التحكم: DISP (عرض تشغيل / إيقاف) • الطاقة: VDD 3.0 ~ 3.6V (3.3V نموذجي)

الأبعاد المادية• حجم الوحدة: 120.70mm × 75.80mm × 2.80mm • مع RTP: 116.80mm × 72.60mm × 4.15mm

◆ تخصيص الدبوسات (40-Pin FPC)

الطاقة والضوء الخلفي1 LEDK كاثود الضوء الخلفي 2 LEDA كاثود الضوء الخلفي (+) 3 GND الأرض 4 VDD إمدادات الطاقة المنطقية (3.3 فولت)

حافلة بيانات RGB5~12 R0-R7 ️ البيانات الحمراء (LSB إلى MSB) 13~20 G0-G7 ️ البيانات الخضراء (LSB إلى MSB) 21~28 B0-B7 ️ البيانات الزرقاء (LSB إلى MSB)

التوقيت والتحكم29 GND 30 DCLK الأرضية ساعة بيكسل 31 DISP إمكانية تشغيل الشاشة 32 HSYNC مزامنة أفقية 33 VSYNC مزامنة عمودية 34 DE إمكانية تشغيل البيانات 35 NC لا اتصال 36 GND الأرضية

لمسة (NC على FPC  RTP مربوطة بشكل منفصل)37 إكس آر ‬لمس اليمين (NC على FPC) 38 YD ‬لمس أسفل (NC على FPC) 39 XL ‬لمس اليسار (NC على FPC) 40 YU ‬لمس للأعلى (NC على FPC)

◆ خصائص التوقيت

متطلبات الساعة• تردد DCLK: 33.3 ميغاهرتز نموذجية (50 ميغاهرتز كحد أقصى) • تحديث: 60 هرتز معدل إطار مستقر

التوقيت الأفقي• الشاشة النشطة: 800 دورة ساعة • مجموع فترة الخط: 1056 نموذجية (862 ~ 1200 نطاق) • نبض HSD: 1 ~ 40 ساعة • الشرفة الخلفية: 46 ساعة • الشرفة الأمامية: 16 ~ 354 ساعة

التوقيت الرأسي• الشاشة النشطة: 480 سطر • إجمالي فترة الإطار: 525 نموذجية (510 ~ 650 نطاق) • نبض VSD: 1 ~ 20 سطر • البورش الخلفي: 23 سطر • البورش الأمامي: 7 ~ 147 سطر

◆ سيناريوهات تطبيق
