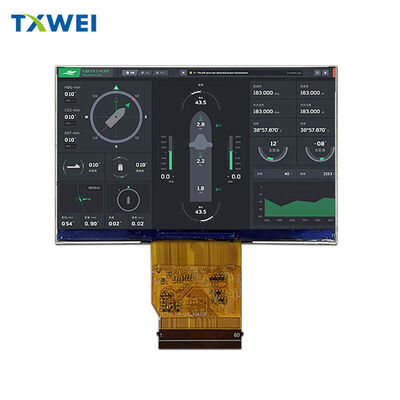

شاشة LCD مقاس 4.5 بوصة 1920*1080 عالية الدقة عالية السطوع وواجهة mipi للمناظر الطبيعية شاشة عرض LCD للأدوات الخارجية

لمحة عامة أساسية

• نوع المنتج: وحدة LCD TFT قياسية مقاس 4.45 بوصة (1920 × RGB × 1080 نقطة)
• الهيكل: لوحة TFT + EK79303 مدرب IC + FPC + ضوء خلفي LED أبيض
• واجهة: MIPI ذو 4 مسارات
• الامتثال البيئي: خال من الرصاص، معتمد على RoHS
• اتجاه الرؤية: جميع الزوايا (360 درجة رؤية واضحة)
• دعم الألوان: 16.7M الألوان (يمكن تكوينها بواسطة البرنامج)

الأبعاد الرئيسية والوزن

• حجم الوحدة: 103.50 (W) × 65.30 (H) × 2.50 (T) mm (التسامح ± 0.20mm ما لم يتم تحديده)
• المنطقة النشطة: 98.50 (H) × 55.40 (V) mm
• مساحة النقاط: 0.0513 (H) × 0.0513 (V) mm
• ترتيب البكسلات: شريط عمودي RGB
• تقريباً: الوزن: TBD (يتم تحديده)
• مواصفات FPC: سمك FPC + PI = 0.30 ± 0.03mm (يتم شحنها غير مطوية)

الطاقة والضوء الخلفي

إمدادات الطاقة

• الجهد الأساسي (VCC): 3.0-3.3V (عادة 3.3V)
• الجهد التناظري (VSP): 4.8-6.0V (عادة 5.8V)
• الجهد التناظري (VSN): -6.0 إلى -4.8V (عادة -5.8V)

نظام الضوء الخلفي

• النوع: إضاءة الحافة مع 18 مصباح LED أبيض
• الجهد الأمامي (VF): 16.8-19.2V
• التيار الأمامي (IF): 60mA نموذجي
• الحد الأدنى للضوء: 1500 cd/m2 (متوسط 9 نقاط)
• توحيد الوضوح: 80% على الأقل
• مدة حياة LED: 30,000 ساعة (يقلل الوضوح إلى 50% عند 20mA / LED ؛ يتم اختصاره إذا كان التيار > 25mA / LED)

وظائف دبوس المفتاح (مبسطة)

• الطاقة/الأرضية: VCC 3.3V (دبابيس 4.5)
• إشارات التحكم: STBYB (Pin7، وضع الاستعداد: عالية = طبيعية، منخفضة = توفير الطاقة)
• اتصالات SPI: SPI-CS (Pin14). SPI-SCL (Pin23). SPI-SDAI (Pin24). SPI-SDAO (Pin25). ROM (Pin26, MTP) التحكم في إعادة التحميل التلقائي.
• البيانات/الساعة: D0P/D0N إلى D3P/D3N (بيانات تفاضلية) ♫ CLKP/CLKN (ساعة تفاضلية)
• طاقة الضوء الخلفي: LEDA (Pin60, anode)
• لا يوجد اتصال: عدة دبوس NC (غير مستخدمة)

الأداء البصري

• نسبة التباين: 1000 (دقيقة) - 1500 (نموذجية) (قاسة بزاوية 0°)
• النقل: 6.4-7.5٪ (مقطر عالي النقل ، بدون APF & Haze)
• نطاق الألوان: 70% NTSC (C-Light)
• وقت الاستجابة: 45 ثانية (Tr + Tf ، زاوية 25 درجة مئوية / 0 درجة)
• زاوية الرؤية: أفقي/عمودي 70° (دقيقة) - 80° (نموذجي) (CR>10)
• اللون (CIE1931): الأحمر (x:0.587-0.647, y:0.291-0.351) ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬0.290-0.350, y:0.491-0.551) ∙ أزرق (x:0.113-0.173, y:0.089-0.149)0.277-0.337, y:0.292-0.352)

البيئة والموثوقية

• درجة حرارة التشغيل/التخزين: -30°C إلى +85°C
• رطوبة الحد الأقصى: 90% RH (بدون تكثيف)
• اختبارات اجتيازية: تخزين درجة حرارة عالية / منخفضة / تشغيل (85 درجة مئوية / -30 درجة مئوية ، 96 ساعة)
• معايير القبول: عدم وجود عيوب وظيفية أو قطع مفقودة أو تسرب أو فقاعات أو أجزاء فضفاضة

ملاحظات مهمة

• مقترح نافذة TP: حجم أحادي 0.3-0.5mm أكبر من المنطقة النشطة LCM
• المعايير الحرجة: علامة بـ "*" في المواصفات الأصلية؛ المعايير المرجعية في "(") ، معايير CPK في "[]"
• طريقة التعبئة: TBD (اتصل بالمورد للحصول على آخر التفاصيل)
