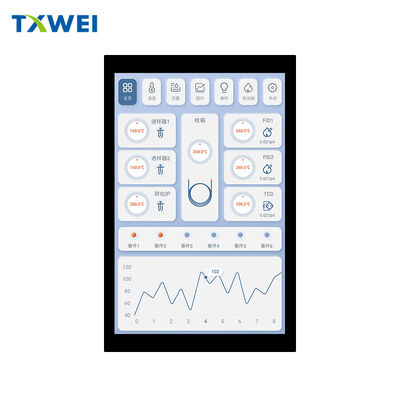

شاشة عرض 8 بوصات شاشة عمودية mipi شاشة لمسة مدمجة بشاشة Incell مكبر صوت ذكي لوحة عرض صناعية

المنتجات

شاشة عرض 8 بوصات شاشة عمودية mipi شاشة لمسة مدمجة بشاشة Incell مكبر صوت ذكي لوحة عرض صناعية

الـ MOQ:	1
السعر:	قابل للتفاوض
فترة التسليم:	7-16 أيام
طريقة الدفع او السداد:	خطاب الاعتماد، د/أ، د/ف، تي/تي
القدرة على التوريد:	10000 قطعة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

شنتشن

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE FCC ROHS

رقم الموديل

TXW800041N0-HL

عدد وحدات البكسل:

800*1280

عرض الاتجاه:

عرض واجهة:

سطوع:

800 نت

المنطقة النشطة:

107.64*172.22

حجم المخطط التفصيلي:

121.8*194*3.9 مللي متر

درجة حرارة التشغيل:

-20+70 ℃

درجة حرارة التخزين:

-30+80 درجة مئوية

عدد الدبابيس:

40 دبوس

تقنية اللمس:

في الخلية

واجهة تعمل باللمس:

إبراز:

شاشة لمسة LCD 8 بوصة واجهة MIPI

الشاشة الملموسة LCD الصناعية المصفوفة بالكامل

شاشة LCD TFT بدقة 800x1280

وصف المنتج

TXW800041N0-HL — وحدة عرض IPS عالية السطوع مقاس 8 بوصة مع لمس مدمج In-Cell

1. نظرة عامة على المنتج

إن TXW800041N0-HL هي وحدة عرض متقدمة مقاس 8 بوصة مصممة للتطبيقات المدمجة المتطلبة حيث تلتقي الوضوح البصري، والاستجابة اللمسية، والمتانة البيئية. تتميز هذه الوحدة بمصفوفة بكسل موجهة عموديًا بدقة 800 × 1280، وتقدم صورًا واضحة وعالية الدقة محسّنة لنشر واجهات الإنسان والآلة (HMI). يزيل دمج تقنية In-Cell touch technology الحاجة إلى مكدس مستشعر لمس منفصل، مما يؤدي إلى مكدس بصري مبسط يعزز نقل الضوء، ويقلل من التزيغ، ويساهم في عامل شكل نحيف للغاية.

2. أداء العرض والخصائص البصرية

في قلب TXW800041N0-HL توجد لوحة كريستال سائل IPS (In-Plane Switching)، مما يضمن إعادة إنتاج ألوان متسقة وزوايا رؤية واسعة عبر جميع الاتجاهات. تقلل هذه التقنية بشكل فعال من تحول الألوان وتشوه جاما عند النظر إليها من خارج المحور — وهي ميزة حاسمة لسيناريوهات المستخدمين المتعددين أو التركيب المتغير.

الدقة: 800 (أفقي) × 1280 (رأسي) بكسل
السطوع: 800 شمعة في المتر المربع (نموذجي)، مما يتيح عرض المحتوى المقروء حتى في ظل الضوء المحيط المباشر أو الظروف الخارجية
اتجاه المشاهدة: IPS كامل — جودة صورة فائقة من منظورات أفقية ورأسية بزاوية 178 درجة
وحدة تحكم العرض: مدفوعة بشريحة ILI9882U، وهي شريحة تعريف مشغلة مثبتة توفر معالجة إشارات مستقرة، وتداخل كهرومغناطيسي (EMI) منخفض، وتوافق واسع مع المضيف

3. تقنية اللمس والواجهة

تدمج الوحدة تقنية In-Cell capacitive touch، حيث تقوم بتضمين طبقة استشعار اللمس مباشرة داخل خلية LCD بدلاً من كونها طبقة علوية مصفحة. ينتج عن هذا الاختيار المعماري فوائد هندسية متعددة: تقليل سمك المكدس الإجمالي، وتحسين دقة إحداثيات اللمس، وتعزيز كفاءة إضاءة الشاشة، ومتانة فائقة ضد الملوثات السطحية وتسلل الرطوبة.

واجهة اللمس: I²C (IIC) — بروتوكول تسلسلي قياسي ثنائي الأسلاك يضمن التكامل السلس مع المتحكمات الدقيقة الرئيسية ومعالجات التطبيقات
بروتوكول اللمس: دعم اللمس المتعدد القياسي في الصناعة مع معدلات تقرير عالية مناسبة لتجارب المستخدم الغنية بالإيماءات

4. المواصفات الميكانيكية

تم تعبئة TXW800041N0-HL في شكل خارجي مدمج وصلب ميكانيكيًا مصمم لتسهيل التكامل المباشر في تجميعات اللوحة الأمامية والعلب المثبتة على الإطار.

منطقة العرض النشطة: 107.64 مم (عرض) × 172.22 مم (ارتفاع)
أبعاد مخطط الوحدة: 121.8 مم (عرض) × 194 مم (ارتفاع) × 3.9 مم (عمق)

يؤكد السماكة الإجمالية الأقل من 4 مم على ملاءمة الوحدة للأجهزة اللوحية الصناعية ذات المساحة المحدودة، ومكبرات الصوت الذكية، وأجهزة التحكم في الوصول المثبتة بشكل مسطح حيث يكون الحد الأدنى للتصميم الصناعي أمرًا بالغ الأهمية.

5. الموثوقية البيئية والتحمل التشغيلي

تم تصميم TXW800041N0-HL لتحمل البيئات الحرارية الصعبة، وتحافظ على سلامة التشغيل عبر طيف درجة حرارة واسع. تجعل هذه المرونة قابلة للتطبيق على حد سواء للأكشاك الخارجية المعرضة للمناخ، وأرضيات المصانع ذات التباين الحراري، والأجهزة الداخلية التي تعمل باستمرار.

نطاق درجة حرارة التشغيل: −20 درجة مئوية إلى +70 درجة مئوية
نطاق درجة حرارة التخزين: −30 درجة مئوية إلى +80 درجة مئوية

تضمن هذه المواصفات أن تحتفظ وحدة العرض بأداء كهروضوئي مستقر أثناء ظروف البدء البارد والتشغيل المستمر في درجات الحرارة العالية دون المساس بأوقات استجابة الكريستال السائل أو معايرة مستشعر اللمس.

6. الواجهة الكهربائية والتكامل النظامي

يتم توجيه مسار فيديو العرض عبر واجهة MIPI DSI 40-pin، وهي المعيار الفعلي للاتصال عالي السرعة ومنخفض الطاقة للعرض في الأنظمة المدمجة الحديثة. تدعم واجهة MIPI معدلات تحديث عالية وأعماق ألوان عميقة مع الحفاظ على عدد دبابيس أقل وتعقيد توجيه لوحة الدوائر المطبوعة مقارنة بحلول RGB المتوازية القديمة.

واجهة العرض: MIPI DSI، موصل 40 دبوسًا
واجهة اللمس: I²C (IIC)

يستفيد مهندسو النظام من استراتيجية اتصال موحدة ذات بصمة صغيرة تبسط إدارة قائمة المواد (BOM) وتسرع وقت الوصول إلى السوق لتصميمات المنتجات المتكاملة.

7. سيناريوهات التطبيق المستهدفة

وحدة TXW800041N0-HL متعددة الاستخدامات من الناحية المعمارية، وتلبي مجموعة متنوعة من الأسواق الرأسية التي تتطلب إخراجًا مرئيًا موثوقًا به جنبًا إلى جنب مع تفاعل لمس بديهي:

شاشات مكبرات الصوت الذكية: تتوافق المساحة المدمجة والاتجاه العمودي بشكل طبيعي مع أجهزة المساعد الصوتي التي تتطلب ردود فعل مرئية وأسطح تحكم قائمة على اللمس.
شاشات الأجهزة اللوحية الصناعية: تتحمل درجات الحرارة الواسعة، والسطوع العالي، والبناء المتين In-Cell قسوة الأجهزة اللوحية في أرضيات المصانع وخدمات الحقول.
الأمن والتحكم في الوصول: يسمح المظهر النحيف بالتركيب المسطح الأنيق في محطات الأبواب، وأجهزة الاتصال الداخلي، والأجهزة البيومترية؛ زوايا رؤية IPS تستوعب المستخدمين من مختلف الأطوال والمواقف.
الأجهزة اللوحية التعليمية: يدعم السطوع العالي والاستجابة اللمسية الدقيقة الأجهزة التعليمية ذات الاستخدام الممتد في كل من الفصول الدراسية والتعليم عن بعد

التحكم في المستندات
الموديل: TXW800041N0-HL
المراجعة: v1.0 — ورقة بيانات فنية
للحصول على التحقق الهندسي ودعم التكامل، استشر مجموعة الرسومات الكهربائية والميكانيكية الكاملة قبل الانتهاء من تخطيط لوحة الدوائر المطبوعة.
