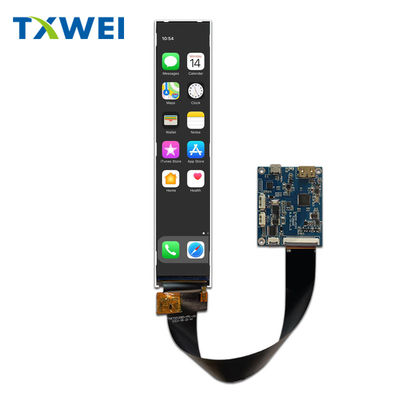

6.9 بوصة 280 * 1424 دقة كاملة لون TFT وحدات العرض LCD مع واجهة HDMI LCM

الـ MOQ:	Negotiate
السعر:	Negotiate
التعبئة القياسية:	Cardboard
فترة التسليم:	16
طريقة الدفع او السداد:	L/C TT D/P
القدرة على التوريد:	10000pcs

معلومات مفصلة

وصف المنتج

معلومات مفصلة

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE ROHS FCC

Model Number

TXW700120B0-HDMI

الوثيقة

المنطقة النشطة:

33.6 (أفقي) × 170.88 (رأسي)

اتجاه الرؤية:

كل الساعة

درجات لومينز:

500cd /

عنصر القيادة:

مصفوفة نشطة TFT

ترتيب البكسل:

شريط آر جي بي

نوع LCD:

عادة أسود

واجهة Lcm:

منفذ HDMI

حجم المخطط الميكانيكي (العرض * الارتفاع * الارتفاع):

38.2 ((W) ×181.47 ((H) ×3.45 ((T)

إبراز:

1424 وحدة عرض شاشة LCD TFT,وحدة عرض LCD HDMI tft,وحدة عرض شاشة LCD TFT بواجهة LCM

HDMI TFT LCD Display Module

LCM Interface TFT LCD Display Module

وصف المنتج

وصف المنتج:

لوحة التشغيل HDMI هي مكونة متعددة الاستخدامات و أساسية لتعزيز وظائف أجهزة العرض الخاصة بكهذا المنتج يوفر جودة صوتية ومقطع فيديو استثنائية من خلال قدراتها على تشغيل الصوت HDMI.
واحدة من الميزات الرئيسية للوحة السائق HDMI هي توافقها مع لوحات LCD من النوع الأسود العادي. وهذا يضمن التكامل السلس مع مجموعة واسعة من الشاشات،تمكين الناتج المتسق والعالي الجودةسواء كنت تقوم بتحديث جهاز موجود أو بناء نظام عرض جديد ، يوفر مجلس تشغيل HDMI الموثوقية والأداء الذي تحتاجه.
مع نطاق درجة حرارة التخزين من -30 إلى +80 درجة مئوية، تم تصميم هذه اللوحة التحويل HDMI لمواجهة ظروف بيئية مختلفة، مما يجعلها مناسبة للاستخدام في بيئات متنوعة.سواء تم تركيبها في بيئات داخلية أو خارجية، يمكنك الاعتماد على متانة ومرونة لوحة السائق HDMI لتقديم أداء ثابت.
يدعم لوحة برنامج التشغيل HDMI اتجاه مشاهدة ALL O?? CLOCK ، مما يضمن تحسين مخرج الشاشة للمشاهدة من زوايا مختلفة.هذا التنوع يجعلها مثالية للتطبيقات حيث يمكن مشاهدة الشاشة من مواقع مختلفة، مما يوفر صورة واضحة وحادة بغض النظر عن زاوية المشاهدة.
باستخدام ترتيب بيكسل من شريط RGB ، تضمن لوحة محركات HDMI تمثيلًا ملونًا نابضًا بدقة ، مما يعزز التجربة البصرية للمستخدمين. سواء كان عرض الصور أو مقاطع الفيديو ،أو الرسومات، هذا المنتج يوفر صورًا واضحة ومفصلة بألوان حقيقية، مما يجعلها مثالية للتطبيقات الوسائط المتعددة.
مع واجهة LCM من HDMI ، تمكن لوحة محركات HDMI من الاتصال السلس مع مجموعة واسعة من الأجهزة ، مما يسمح بالاندماج بسهولة في إعدادات العرض الحالية.مع دعم لدخول HDMI، هذه لوحة التحويل تبسط عملية توصيل مصادر الوسائط المتعددة إلى الشاشة الخاصة بك، وتوفير حل خال من المتاعب لنقل الصوت والفيديو.
في الختام، لوحة السائق HDMI هي مكون أساسي لتعزيز قدرات الصوت والفيديو من أجهزة العرض الخاصة بك.مجموعة واسعة من درجات حرارة التخزين، اتجاه المشاهدة متعددة الاستخدامات، ترتيب البكسل شريط RGB، و HDMI واجهة LCM، هذا المنتج يوفر الأداء والموثوقية التي تحتاجها لتطبيقات العرض الخاصة بك.قم بتحديث أنظمة العرض الخاصة بك مع لوحة السائق HDMI وتجربة جودة الصوت والفيديو العليا بسهولة.

التخصيص:

خدمات تخصيص المنتج للوحة المحركات HDMI:

اسم العلامة التجارية: TXWEI

رقم الطراز: TXW700120B0-HDMI

مكان المنشأ: شينشن

شهادة: CE ROHS FCC

الحد الأدنى لكمية الطلب: التفاوض

السعر: التفاوض

تفاصيل التعبئة والتغليف:

وقت التسليم: 16

شروط الدفع: L/C TT D/P

القدرة على التوريد: 10000 قطعة

الجهد: 5 فولت

واجهة LCM: HDMI

المنطقة النشطة: 33.6 ((H) X 170.88 ((V)

مسافة البكسل (W * H): 0.1432 ((H) X 0.1432 ((V)

درجة حرارة التخزين: -30+80°C

رسومات المنتج

6.9 بوصة 280 * 1424 دقة كاملة لون TFT وحدات العرض LCD مع واجهة HDMI LCM 0

رسومات HDMI

6.9 بوصة 280 * 1424 دقة كاملة لون TFT وحدات العرض LCD مع واجهة HDMI LCM 1

وصف وظيفة الوحدة

رقم البين	الرمز	الـ LCMوظيفية	الملاحظات
1	الـ GND	أرضاً
2	NC	لا يوجد اتصال
3	LEDA	إمدادات الطاقة للضوء الخلفي
4	LEDA	إمدادات الطاقة للضوء الخلفي
5	NC	لا يوجد اتصال
6	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
7	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
8	NC	لا يوجد اتصال
9	الـ GND	أرضاً
10	NC	لا يوجد اتصال
11	NC	لا يوجد اتصال
12	NC	لا يوجد اتصال
13	NC	لا يوجد اتصال
14	NC	لا يوجد اتصال
15	NC	لا يوجد اتصال
16	NC	لا يوجد اتصال
17	الـ GND	أرضاً
18	NC	لا يوجد اتصال
19	الـ GND	أرضاً
20	الـ GND	أرضاً
21	إعادة تعيين	أعد تعيين دبوس إدخال الإشارة
22	VDD	إمدادات الطاقة للكاميرا
23	STBYB	وضع الاستعداد، عادةً ما تكون عالية. STBYB =‬‬1‬‬التشغيل الطبيعي STBYB =‬‬0‬‬أدخل وضع الاستعداد لتوفير الطاقة
24	NC	لا يوجد اتصال
25	الـ GND	أرضاً
26	D0P	القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد 0 إشارة
27	D0N	القطبية السلبية للبيانات التفاضلية منخفضة الجهد 0 إشارة
28	الـ GND	أرضاً
29	D1P	القطبية الإيجابية للبيانات 1 التفاضلية منخفضة الجهد
30	D1N	القطبية السلبية لبيانات التفاضل منخفضة الجهد 1
31	الـ GND	أرضاً
32	CLKP	القطبية الإيجابية لإشارة الساعة التفاضلية منخفضة الجهد
33	CLKN	القطبية السلبية لإشارة الساعة التفاضلية منخفضة الجهد
34	الـ GND	أرضاً
35	D2P	القطبية الإيجابية لإشارة الجهد المنخفض البيانات الفرعية 2
36	D2N	القطبية السلبية لإشارة بيانات التفاضل منخفضة الجهد 2
37	الـ GND	أرضاً
38	D3P	القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد3 الإشارة
39	D3N	القطبية السلبية للبيانات التفاضلية منخفضة الجهد3الإشارة
40	الـ GND	أرضاً
