| الـ MOQ: | قطعة واحدة |
| السعر: | negotiations |
| التعبئة القياسية: | تغليف الصندوق |
| فترة التسليم: | 5-8 يوم |
| طريقة الدفع او السداد: | L/C، T/T |
| القدرة على التوريد: | 100000 قطعة |

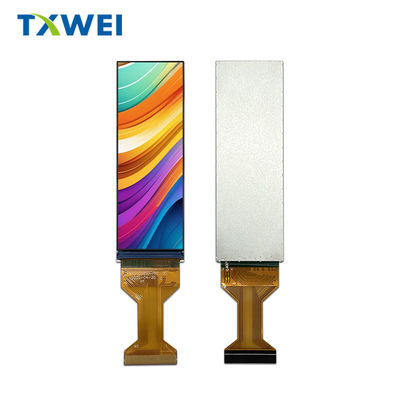

3.0" بوصة TFT LCD مخصصة، IPS 268*800 بكسل LCD
TXWEI 300059S0 هي وحدة TFT LCD ذات حجم قطري 3.0 ′′ بوصة بدقة 268 × 800 بكسل. تم بناء هذه الوحدة مع ST7701S IC ؛ وتشمل وظائف وحدة التحكم والشاحن ،يدعم واجهة RGB، ومتوسط الجهد (Vdd) 18 فولت. هذا الاتجاه الرؤية الوحدة هو زاوية الرؤية الحرة من نوع IPS ((85/85/85/85).
300059S0وحدة TFT LCD هي وضع صورة مع سطوع 350 نيت. كما تتوفر الوحدة لتصميم شاشة لمسة مقاومة وشاشة لمسة سعة مشروعة.يمكن أن تعمل في درجات حرارة من -20 °C إلى +70 °Cتتراوح درجات حرارة التخزين من -30 درجة مئوية إلى +80 درجة مئوية. تستخدم هذه الوحدة TFT LCD البالغة 3.0 بوصة على نطاق واسع في شاشة القلم للطلاب، وشاشة الأجهزة المنزلية،العروض العرضية لمنتجات الأدوات الموسيقية والمنتجات الأخرى
مزايا المنتج
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 3.0 ′′ TFT
2القرار:268*800
3زاوية الرؤية: 12 ساعة
4-بعد المخطط:26.52*78.75*165ملم
5.المنطقة النشطة:24.12*72ملم
6نوع الواجهة:واجهة RGB 16 BIT
7لوحة اللمس: بدون لوحة اللمس ((يمكن تخصيصها)
8درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
| المنتج: | 3.0" بوصة TFT | شاشة لمسة: | بدون TP ((يمكن تخصيصه) |
| القرار: |
268*800 |
اتجاه المشاهدة: | الساعة الثانية عشر |
| واجهة: |
واجهة RGB 16 BIT |
رقم الدبوس: | 40 دبوس |
| الاتصال: | التوصيل (يمكن تخصيصه) | ضوء السطح: | 350 Cd/m2 |
| درجة حرارة العمل: | -20°C إلى +70°C | الامتثال: | متوافقة مع REACH و RoHS |
شاشة LCD TFT RGB 3.0 بوصة ، 3.0 " 268 × 800 HVGA LCD
وصف وظيفة الوحدة
| رقم البين | الرمز | الـ LCMوظيفية | الملاحظات |
| 1 | مصباح LEDأ | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية | |
| 2 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. | |
| 3 | VCC3.3V | إمدادات الطاقة للكاميرا | |
| 4 | الـ GND | (ب)أرضية | |
| 5 | LCD_ID0 ((GND)) | (ب)أرضية | |
| 6 | LCD_ID1 ((GND)) | (ب)أرضية | |
| 7 | LCD_ID2 ((GND)) | (ب)أرضية | |
| 8 | الـ GND | (ب)أرضية | |
| 9 | الـ GND | (ب)أرضية | |
| 10 | الـ GND | (ب)أرضية | |
| 11 | الـ GND | (ب)أرضية | |
| 12 | الـ GND | (ب)أرضية | |
| 13 | الـ GND | (ب)أرضية | |
| 14 | VSYNC | إشارة دخول متزامنة عمودية (إطارية) لتشغيل واجهة RGB. | |
| 15 | HSYNC | إشارة دخول متزامنة أفقية (خطية) لتشغيل واجهة RGB. | |
| 16 | DOTCLK | إشارة ساعة نقطة لعملية واجهة RGB. | |
| 17 | DE | إشارة تمكين البيانات لتشغيل واجهة RGB. | |
| 18 | ب0 | البيانات الزرقاء | |
| 19 | ب1 | البيانات الزرقاء | |
| 20 | ب2 | البيانات الزرقاء | |
| 21 | ب3 | البيانات الزرقاء | |
| 22 | ب4 | البيانات الزرقاء | |
| 23 | G0 | البيانات الخضراء | |
| 24 | G1 | البيانات الخضراء | |
| 25 | G2 | البيانات الخضراء | |
| 26 | G3 | البيانات الخضراء | |
| 27 | G4 | البيانات الخضراء | |
| 28 | G5 | البيانات الخضراء | |
| 29 | R0 | بيانات حمراء | |
| 30 | R1 | بيانات حمراء | |
| 31 | R2 | بيانات حمراء | |
| 32 | R3 | بيانات حمراء | |
| 33 | R4 | بيانات حمراء | |
| 34 | إعادة تعيين | أعد إعداد إشارة الدخول(ل). | |
| 35 | CS | إدخال إشارة تحديد الشريحةالدبوس | |
| 36 | أس سي(ل) | ساعة الواجهة المتسلسلة | |
| 37 | الـ SDA | دبوس إشارة الدخول / الخروج | |
| 38 | الـ GND | (ب)أرضية | |
| 39 | VCC3.3V | إمدادات الطاقة للكاميرا | |
| 40 | الـ GND | (ب)أرضية |
البصريةSالخصم
Rموضوع اختبار قابلية الوصول
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +70°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +60 درجة مئوية / 96 ساعة | |
| 4 | معدل الحرارة المنخفض | -20 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 50 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 70 درجة مئوية (30 دقيقة) ، 10 دورات |
3.0" بوصة لقطة LCD الملمس
الأسئلة الشائعة:
هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. العينات المختلطة من أرقام العناصر المختلفة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: بالنسبة للمنتجات غير المتوفرة، العينات الموجودة في المخزون على الفور. 1-1.5 أسابيع لإعادة صنع العينات. 4-6 أسابيع للإنتاج الضخم. للمنتجات المصممة، 2-3 أيام لمقترح الرسم المقابل.2 أوقات لصنع العينات عند التصديق على الرسم؛ 5-6 أسابيع للجربة / الإنتاج الضخم عند الموافقة على العينة.
هل لديك أي حد MOQ للنموذج والإنتاج؟
ج: MOQ منخفضة. 3-5pcs للتحقق من العينات متوفرة. MOQ الإنتاج الضخم عادة 1K / الكثير. نحن ندعم كمية أقل من MOQ MP للترتيبات المسارية / PP.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختياري أيضًا.
كيفية إجراء طلب لوحدة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س6: هل من الممكن طباعة شعاري على منتج LCD؟
ج: نعم. يرجى إبلاغنا رسميا في مرحلة التصميم، وسوف نجعل عينات مع شعارك لاختبار العينة والموافقة. عند الموافقة على العينة، فإن الإنتاج الضخم سوف تتبع العينات المعتمدة.
س7: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم ضمان لمدة سنة واحدة لمنتجاتنا.
س8: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ثانياً، خلال فترة الضمان، سنرسل لك شاشات LCD جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال حسب الوضع الحقيقي.
