| الـ MOQ: | قطعة واحدة |
| السعر: | negotiations |
| التعبئة القياسية: | تغليف الصندوق |
| فترة التسليم: | 5-8 يوم |
| طريقة الدفع او السداد: | L/C، T/T |
| القدرة على التوريد: | 100000 قطعة |

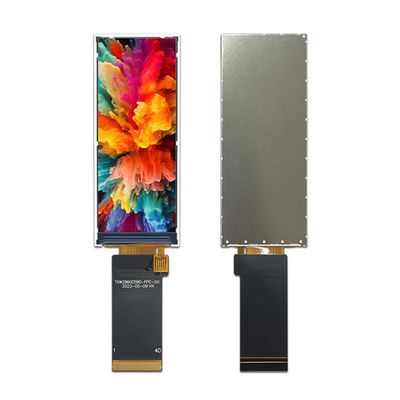

MCU 2.86 بوصة TFT LCD، 2.86"376*960وصف شاشة LCD HVGA
TXW286005B0 هي وحدة LCD TFT قطرية 2.86 بوصة بدقة HVGA 376 * 960 بكسل
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 2.86 TFT
2القرار:376*960
3زاوية الرؤية: 12 ساعة
4-بعد المخطط:31.2 * 76.6 * 2.05ملم
5.المنطقة النشطة:26.51 * 67.68
6نوع الواجهة:واجهة RGB24 BIT
7لوحة اللمس: بدون لوحة اللمس ((يمكن تخصيصها)
8درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
خصائص المنتج:
1.TXW286005B0 هو شاشة LCD TFT ملونة كاملة بحجم قطري 3.5 بوصة ، 376xRGBx960.
2هذه الوحدة تدعم واجهات RGB. حجم الوحدة من طراز TXW286005B0 هو 31.2 * 76.6 * 2.05mm، مع مساحة فعالة من 26.51 * 67.68mm؛
3تم دمج جهاز تحكم.TXW286005B0 و ST7701SN على الوحدة ، مع نطاق جهد إمدادات الطاقة المنطقية من 2.8V إلى 3.3V.
4يمكن أن تعمل في نطاق درجة الحرارة من -20 °C إلى +70 °C؛ نطاق درجة حرارة تخزينها من -30 °C إلى +80 °C.
5.TXW286005B0 هي وحدة LCD في الوضع الرأسي ذات سطوع 300cd / m2. إذا كنت ترغب في استخدامه كوضع منظر طبيعي أو زيادة سطوعه ، يرجى الاتصال بنا للحصول على مزيد من الدعم الفني.
هذه الوحدة TFT LCD البالغة 2.86 بوصة مناسبة لمنتجات مثل أقلام القراءة والأدوات الموسيقية الذكية ومطهرات المياه وأجهزة صنع القهوة والأفران والمتحدثين والأجهزة المحمولة باليد وما إلى ذلك.
الأسئلة الشائعة:
هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. العينات المختلطة من أرقام العناصر المختلفة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: بالنسبة للمنتجات غير المتوفرة، العينات الموجودة في المخزون على الفور. 1-1.5 أسابيع لإعادة صنع العينات. 4-6 أسابيع للإنتاج الضخم. للمنتجات المصممة، 2-3 أيام لمقترح الرسم المقابل.2 أوقات لصنع العينات عند التصديق على الرسم؛ 5-6 أسابيع للجربة / الإنتاج الضخم عند الموافقة على العينة.
هل لديك أي حد MOQ للنموذج والإنتاج؟
ج: MOQ منخفضة. 3-5pcs للتحقق من العينات متوفرة. MOQ الإنتاج الضخم عادة 1K / الكثير. نحن ندعم كمية أقل من MOQ MP للترتيبات المسارية / PP.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختياري أيضًا.
كيفية إجراء طلب لوحدة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
| المنتج: | 2.86 بوصة TFT | شاشة لمسة: | بدون TP ((يمكن تخصيصه) |
| القرار: |
376*960 |
اتجاه المشاهدة: | الساعة الثانية عشر |
| واجهة: |
واجهة RGB 24 بت |
رقم الدبوس: | 40 دبوس |
| الاتصال: | التوصيل (يمكن تخصيصه) | ضوء السطح: | 300 Cd/m2 |
| درجة حرارة العمل: | -20°C إلى +70°C | الامتثال: | متوافقة مع REACH و RoHS |
MCU 2.86 بوصة TFT LCD، 2.86 " 376x960 HVGA LCD العرض الرسم
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 4 مصابيح LED البيضاء.
يظهر في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 2.8 | ... | 3.2 | V | ... |
| التيار الأمامي | أناF | ... | 80 | ... | mA | ... |
| الضوء ((مع شاشة LCD) | (إلف) | ... | 250 | ... | cd/m2 | ... |
| مدة حياة المصابيح | لا | ... | 30,000 | ... | ساعة | الملاحظة 1 |
TFT العاصمةجهاراالاحصاءات
| السمات | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| فولتاج التغذية لـ I/O | VDDIO | 1.65 | 1.8 | 3.3 | V |
| فولتاج التغذية ل ((DC/DC) | VDD | 2.6 | 2.8 | 3.3 | V |
| الاستهلاك الحالي | أناDD | ... | ... | 50 | mA |
| أناDD-SLEEP | ... | ... | 150 | يو إيه |
وصف وظيفة الوحدة
| رقم البين | الرمز | الـ LCMوظيفية | الملاحظات |
| 1 ~ 2 | LEDA | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية | |
| 3 ~ 4 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. | |
| 5 | الـ GND | أرضية الطاقة | |
| 6 | إعادة تعيين | أعد وضع إشارة الدخول على المحطة | |
| 7 | CS | إشارة اختيار الشريحة | |
| 8 | الـ SCL | إشارة الساعة المتسلسلة | |
| 9 | الـ SDA | إدخال البيانات المتسلسلة/إخراج البيانات. | |
| 10~33 | D0~D23 | حافلة بيانات واجهة RGB | |
| 34 | HSYNC | إشارة متزامنة للخط لتشغيل واجهة RGB. | |
| 35 | VSYNC | إشارة متزامنة الإطار لعملية واجهة RGB. | |
| 36 | DCLK | إشارة ساعة نقطة لعملية واجهة RGB. | |
| 37 | DE | إشارة تمكين البيانات لتشغيل واجهة RGB. | |
| 38 | الـ VCC | إمدادات الطاقة للكاميرا | |
| 39 | الـ IOVCC | إمدادات الطاقة للدخول والخروج | |
| 40 | الـ GND | أرضية الطاقة |
الخصائص البصرية
2.86 بوصة لوحة LCD لمسة
