| الـ MOQ: | قطعة واحدة |
| السعر: | negotiations |
| التعبئة القياسية: | تغليف الصندوق |
| فترة التسليم: | 5-8 يوم |
| طريقة الدفع او السداد: | L/C، T/T |
| القدرة على التوريد: | 100000 قطعة |

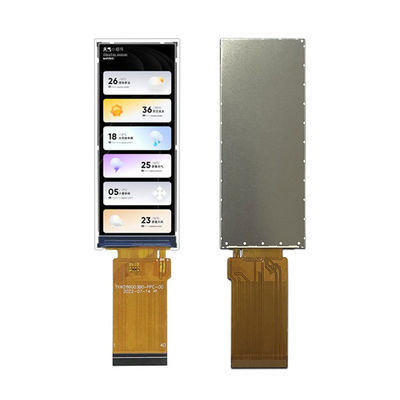

2.86" TFT 376x960, TFT LCD 2.86 بوصة
وحدة TXW286003B0 TFT LCD هي شاشة QVGA 376 × 960 كاملة الألوان في الوضع الرأسي بحجم قطري 2.86 بوصة. تدعم وحدة TXW286003B0 LCD واجهة MIPI 2 LANE.يمكن تخصيص لوحة الغطاء / كابل / لمسةحجم الوحدة من طراز TXW286003B0 هو 31.2 * 76.6 * 2.05mm، مع مساحة فعالة من 26.51 * 67.68 مم.
TXW286003B0 يدمج ST7701SN أو جهاز تحكم مكافئ للشاحن IC على الوحدة ، مع نطاق جهد إمدادات الطاقة المنطقية من 5.6V إلى 6.4V. القيمة النموذجية هي 5.6V.ضوء السطح هو 600cd / m2 (Nits)درجة حرارة تشغيل هذا الطراز هي -20 إلى 70 درجة مئوية، ودرجة حرارة التخزين هي -30 إلى 80 درجة مئوية.
تم استخدام هذا النموذج على نطاق واسع في منتجات مثل أقلام القراءة والأدوات الموسيقية الذكية ومطهرات المياه وأجهزة صنع القهوة والأفران والمتحدثين والأجهزة المحمولة باليد وما إلى ذلك.
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 2.86 TFT
2القرار:376*960
3زاوية الرؤية: 12 ساعة
4-بعد المخطط:31.2 * 76.6 * 2.05ملم
5.المنطقة النشطة:26.51 * 67.68
6نوع الواجهة:MIPI 2 لين
7لوحة اللمس: بدون لوحة اللمس ((يمكن تخصيصها)
8درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
| المنتج: | 2.86 بوصة TFT | شاشة لمسة: | بدون TP ((يمكن تخصيصه) |
| القرار: |
376*960 |
اتجاه المشاهدة: | الساعة الثانية عشر |
| واجهة: |
MIPI 2 لين |
رقم الدبوس: | 40 دبوس |
| الاتصال: | التوصيل (يمكن تخصيصه) | ضوء السطح: | 600 Cd/m2 |
| درجة حرارة العمل: | -20°C إلى +70°C | الامتثال: | متوافقة مع REACH و RoHS |
مزايا المنتج
1.IPS زاوية مشاهدة كاملة ((80/80/80/80). زاوية مشاهدة جيدة للغاية. مثالية لأنواع مختلفة من التطبيقات ، بغض النظر عن وضعها على الطاولة ، أو على الطاولة ، أو استخدامها في اليد ، إلخ.
2أداء عرض ممتاز لون الخلفية، والضوء، زاوية المشاهدة، والكثافة، الخ
3مستوى عال من الجودة للتطبيقات الصناعية والطبية.
4.مرنة لامتلاكها مع أو بدون شاشة لمسة مقاومة. يمكننا دعم تصميم CTP مخصص ((لوحة لمسة سعة) للعملاء كذلك. FPC قابلة للتخصيص أيضا.
5حل تنافسي السعر مع جودة جيدة بين نفس الأنواع في صناعة LCD.
6سهلة التثبيت وسهلة الصيانة
2.86 بوصة TFT شاشة LCD عرض رسم
مطلقةمالحد الأدنىالتصنيف
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +70 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +80 | °C |
| الرطوبة | RH | - | 90 | % |
TFT العاصمةجالخصائص
| السمات | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| فولتاج التغذية لـ I/O | VDDIO | 1.65 | 3.3 | 3.3 | V |
| فولتاج التغذية ل ((DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| الاستهلاك الحالي | أناDD | ... | ... | 50 | mA |
| أناDD-SLEEP | ... | ... | 150 | يو إيه |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 4 مصابيح LED البيضاء.
يظهر في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 11.2 | 13.2 | V | - | |
| التيار الأمامي | أناF | ... | 40 | - | mA | - |
| الضوء ((مع شاشة LCD) | (إلف) | 600 | cd/m2 | - | ||
| مدة حياة المصابيح | لا | .... | 30,000 | ... | ساعة | الملاحظة 1 |
وصف وظيفة الوحدة
| رقم البين | الرمز | الـ LCMوظيفية | الملاحظات |
| 1 | الـ GND | أرضية الطاقة | |
| 2 | (مبي)0P | القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد 3 إشارة | |
| 3 | (مبي)0N | القطبية السلبية لإشارة الجهد المنخفض 3 | |
|
4 |
الـ GND | أرضية الطاقة | |
| 5 | (مبي)1P | القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد 3 إشارة | |
| 6 | (مبي)1N | القطبية السلبية لإشارة الجهد المنخفض 3 | |
| 7 | الـ GND | أرضية الطاقة | |
| 8 | CLKP | القطبية الإيجابية لإشارة الساعة التفاضلية منخفضة الجهد | |
| 9 | CLKN | القطبية السلبية لإشارة الساعة التفاضلية منخفضة الجهد | |
| 10 | الـ GND | أرضية الطاقة | |
| 11 | (مبي)2P ((NC) | NC | |
| 12 | (مبي)2N ((NC) | NC | |
| 13 | الـ GND | أرضية الطاقة | |
| 14 | (مبي)3P ((NC) | NC | |
| 15 | (مبي)3N ((NC) | NC | |
| 16~17 | الـ GND | أرضية الطاقة | |
| 18~19 | IOVCC3.3V | (ب)إمداداتناإدخال/خروج:1.65V ~ 3.3V | |
| 20~21 | ID0~ID1 | تحديد وضع واجهة MCU | |
| 22~23 | NC | NC | |
| 24 | إعادة تعيين | أعد وضع إشارة الدخول على المحطة | |
| 25~26 | NC | NC | |
| 27 | الـ GND | أرضية الطاقة | |
| 28 ~ 29 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. | |
| 30 | الـ GND | أرضية الطاقة | |
| 31 | NC | NC | |
|
32~33 |
الـ GND | أرضية الطاقة | |
| 34 | NC | NC | |
| 35~36 | LEDA | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية | |
| 37 | الـ GND | أرضية الطاقة | |
| 38~39 | VCC 3.3 فولت | إمدادات الطاقة للكاميرا | |
| 40 | NC | NC |
الخصائص البصرية
2.86 بوصة لوحة LCD لمسة
خدمة العملاء
1.قبل توقيع عقد رسمي مع عملائنا سوف نساعد على تحليل وتقديم حل مهني بناء على معلومات مشروع العميل والخروج مع الحل الأمثل.
2سيتم الرد على استفساراتك المتعلقة بمنتجاتنا أو أسعارنا خلال 24 ساعة.
3. استمر في إبلاغ العملاء لدينا عملية الإنتاج والمساعدة في ترتيب فحص الجودة في المصنع إذا لزم الأمر.
4. ضمان لمدة سنة واحدة للكاشف LCD بعد التسليم. يمكن إرجاع جميع العيوب واستبدالها خلال فترة الضمان.
5المشتري يمكنه إرسال فني إلى مصنعنا للتدريب المجاني قبل التسليم
6نحن نركز على خلق قيمة للعملاء. للحصول على الدعم التقني أو التجاري الأساسي، سنقوم بترتيب اجتماع مكالمة، الخدمة التقنية عبر الإنترنت، أو المساعدة المحلية في الموقع،الخ لتلبية الاحتياجات المختلفة للعملاء.
