OEM 1.9- بوصة 170 × 320 LCD TFT وحدة عرض MCU واجهة 8-بيت

المنتجات

OEM 1.9- بوصة 170 × 320 LCD TFT وحدة عرض MCU واجهة 8-بيت

الـ MOQ:	قطعة واحدة
السعر:	negotiations
التعبئة القياسية:	تغليف الصندوق
فترة التسليم:	5-8 يوم
طريقة الدفع او السداد:	L/C، T/T
القدرة على التوريد:	100000 قطعة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

شنتشن

اسم العلامة التجارية

TXWEI

إصدار الشهادات

ISO9001 IS014001 IATF16949

رقم الموديل

TXW190005B0

عدد البكسل:

170*320

اتجاه الرؤية:

السطوع:

350 نت

المنطقة النشطة:

22.7 (H) * 42.72 (v) mm

حجم المخطط التفصيلي:

25.8*49.72*1.43mm

درجة حرارة العمل:

-20+70 درجة مئوية

درجة حرارة التخزين:

-30+80 درجة مئوية

إحصاء القلم:

30 دبوس

واجهة Lcm:

واجهة MCU 8 BIT

إبراز:

1وحدة عرض LCD TFT من 9 بوصات,وحدة عرض LCD tft OEM,وحدة عرض شاشة LCD 170 × 320 tft

OEM tft lcd display module

170 × 320 tft lcd display module

وصف المنتج

1شاشة TFT ذات شريط 9 بوصات 170*320 بكسل

TXW190005B0 هو وحدة TFT LCD بحجم قطري 1.9 بوصة ، WVGA 170 * 320 ، شاشة TFT LCD ملونة بالكامل ، يمكن تصميمها كPCAP ، نموذج منتجنا هو TXW190005B0.
2. تدعم هذه الوحدة واجهة MCU 8-بيت. حجم الوحدة من نموذج TXW190005B0 هو 25.8 * 49.72 * 1.43mm ، وحجم المنطقة الفعالة هو 22.7 (H) * 42.72 (V) mm ؛
تم دمج جهاز تحكم TXW190005B0 و ST7789V على الوحدة ، مع نطاق فولتاج إمدادات الطاقة المنطقية 3.2V.
TXW190005B0 هي وحدة LCD في الوضع الرأسي مع سطوع 350cd / m2. إذا كنت ترغب في عرض أفقي أو ضبط الوضوح، يرجى الاتصال بنا للحصول على مزيد من الدعم التقني.يمكن تخصيص سطع الوضوح

تفاصيل سريعة عن المنتج:

1حجم شاشة LCD: 1.9 TFT

2القرار:170*320

3زاوية الرؤية: 12 ساعة

4-بعد المخطط:25.8*49.72*143ملم

5.المنطقة النشطة:22.7 ((H) * 42.72 ((V)

6نوع الواجهة:MCU 8 BIT

7لوحة اللمس: بدون لوحة اللمس ((يمكن تخصيصها)

8درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C

المنتج:	1.9 بوصة TFT	شاشة لمسة:	بدون TP ((يمكن تخصيصه)
القرار:	170*320	اتجاه المشاهدة:	الساعة الثانية عشر
واجهة:	م.ك.و	رقم الدبوس:	30 دبوس
الاتصال:	التوصيل (يمكن تخصيصه)	ضوء السطح:	350 Cd/m2
درجة حرارة العمل:	-20°C إلى +70°C	الامتثال:	متوافقة مع REACH و RoHS

خدمة العملاء

1.قبل توقيع عقد رسمي مع عملائنا سوف نساعد على تحليل وتقديم حل مهني بناء على معلومات مشروع العميل والخروج مع الحل الأمثل.

2سيتم الرد على استفساراتك المتعلقة بمنتجاتنا أو أسعارنا خلال 24 ساعة.

3. استمر في إبلاغ العملاء لدينا عملية الإنتاج والمساعدة في ترتيب فحص الجودة في المصنع إذا لزم الأمر.

4. ضمان لمدة سنة واحدة للكاشف LCD بعد التسليم. يمكن إرجاع جميع العيوب واستبدالها خلال فترة الضمان.

5المشتري يمكنه إرسال فني إلى مصنعنا للتدريب المجاني قبل التسليم

6نحن نركز على خلق قيمة للعملاء. للحصول على الدعم التقني أو التجاري الأساسي، سنقوم بترتيب اجتماع مكالمة، الخدمة التقنية عبر الإنترنت، أو المساعدة المحلية في الموقع،الخ لتلبية الاحتياجات المختلفة للعملاء.

1.9 بوصة TFT شاشة LCD عرض رسم

OEM 1.9- بوصة 170 × 320 LCD TFT وحدة عرض MCU واجهة 8-بيت 0

OEM 1.9- بوصة 170 × 320 LCD TFT وحدة عرض MCU واجهة 8-بيت 1

خصائص وحدة الضوء الخلفي

نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 4 مصابيح LED البيضاء. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.

السمات	الرمز	دقيقة.	النوع	(ماكس)	الوحدة	الملاحظات
الجهد الأمامي	V_F	2.8	...	3.3	V	...
التيار الأمامي	أنا_F	...	80	...	mA	...
الضوء ((مع شاشة LCD)	(إلف)	...	500	...	cd/m²	...
مدة حياة المصابيح	لا	...	30,000	...	ساعة	الملاحظة 1

وصف وظيفة الوحدة

رقم البين	الرمز	الـ LCMالوصف
1	الـ GND	أرضاً
2	الـ VCC	إمدادات الطاقة للكاميرا LCD. ((2.6-3.3V)
3	IM2
4	IM1
5	إعادة تعيين	أعد تعيين دبوس إدخال الإشارة
6	CS	إشارة اختيار الشريحة
7	DC ((SPI_SCL)	سجل إشارة اختيار.
8	WR ((SPI_RS)	أكتب إشارة ضوئية
9	RD	اقرأ إشارة الضوء
10	الـ SDA	إدخال البيانات المتسلسلة/إخراج البيانات.
11-18	DB0-DB7	حافلة بيانات واجهة موازية
19	الـ TE	إطار نبض الرأس لتأثير مزق.
20	LEDA	إمدادات الطاقة للضوء الخلفي
21	LEDK1	إمدادات الطاقة لدخول الكاثود للضوء الخلفي
22	LEDK2	إمدادات الطاقة لدخول الكاثود للضوء الخلفي
23	LEDK3	إمدادات الطاقة لدخول الكاثود للضوء الخلفي
24	LEDK4	إمدادات الطاقة لدخول الكاثود للضوء الخلفي
25	الـ GND	أرضاً
26	TP_RST	CTP_Reset دبوس إدخال الإشارة
27	TP_SCL	إشارة CTP_Clock
28	TP_SDA	CTP_Data واحد
29	TP_INT	CTP_STOP إشارة
30	الـ GND	أرضاً

Rموضوع اختبار قابلية الوصول

لا، لا، لا	مادة الاختبار	حالة الاختبار	الملاحظات
1	تخزين عالي الحرارة	+70°C / 96H	1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
2	تخزين منخفض الحرارة	-30 درجة مئوية / 96 ساعة
3	(هاي تيمب)	+60 درجة مئوية / 96 ساعة
4	معدل الحرارة المنخفض	-20 درجة مئوية / 96 ساعة
5	تخزين درجات الحرارة العالية / الرطوبة	50 درجة مئوية × 90%RH / 96H
6	الصدمة الحرارية والبرودة	الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 10 دورات

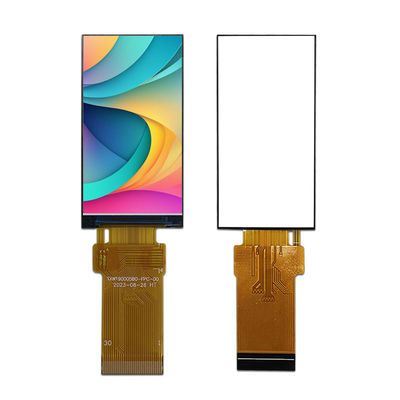

1.9 "إينش لمسة LCD وحدة الصورة المنتج الحقيقي

OEM 1.9- بوصة 170 × 320 LCD TFT وحدة عرض MCU واجهة 8-بيت 3

OEM 1.9- بوصة 170 × 320 LCD TFT وحدة عرض MCU واجهة 8-بيت 4

OEM 1.9- بوصة 170 × 320 LCD TFT وحدة عرض MCU واجهة 8-بيت 5

لماذا تختارنا

1نحن نقدم حلول مخصصة لشاشة LCD

هل لدى منتجك متطلبات تطبيق خاصة، أو مواصفات كهربائية، أو مواصفات بصرية، أو ميزات لمسة، أو أبعاد ميكانيكية تتطلب شاشات عرض مخصصة؟TXWEI يمكن أن تلبي متطلبات LCD المخصصة الخاصة بك.

2الحلول الكاملة لشاشة اللمس والعرض

هل أنت قلق حول تجميع الشاشة اللمسية وشاشة العرض؟TXWEIيمكن أن توفر شاشة لمسة مخصصة ومعيارية بما في ذلك حلول متعددة اللمس المقاومة والقدرية بما في ذلك خدمة ربط الهواء والبصري.

3الالتزام بالجودة الموثوقة

تكسوي مؤهلة بموجب ISO9001: 2015 و ISO14000، تلبية RoHS، REACH وغيرها من القواعد البيئية في الأسواق العالمية.اختبار الموثوقية والشيخوخة.

4إمدادات طويلة الأجل

في الظروف العادية، يمكن توفير المنتجات التي نوصي بها لأكثر من 5 سنوات.سنقوم بعمل خطط بديلة مسبقاً لضمان احتياجاتك الطويلة الأجل.
