| الـ MOQ: | قطعة واحدة |
| السعر: | negotiations |
| التعبئة القياسية: | تغليف الصندوق |
| فترة التسليم: | 5-8 يوم |
| طريقة الدفع او السداد: | L/C، T/T |
| القدرة على التوريد: | 100000 قطعة |

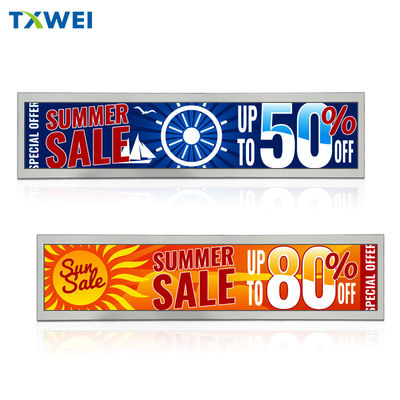

19 بوصة TFT LCD 1920x320 مع واجهة LVDS وشاشة عرض TFT LCD
تفاصيل سريعة عن المنتج:
1حجم الشاشة: 19 ′′ TFT
2دقة 1920×320
3زاوية الرؤية: 12 ساعة
4-بعد المخطط:500*119.6*21ملم
5.المنطقة النشطة:476.65*89.37
6نوع الواجهة:أجهزة التشغيل القصوى
7لوحة اللمس: بدون لوحة اللمس ((يمكن تخصيصها)
8درجة الحرارة: من 0°C إلى +50°C؛ من -20°C إلى +60°C
| المنتج: | 19 بوصة TFT | شاشة لمسة: | بدون TP ((يمكن تخصيصه) |
| القرار: | 1920×320 | اتجاه المشاهدة: | الساعة الثانية عشر |
| واجهة: | أجهزة التشغيل القصوى | رقم الدبوس: | 30 دبوس |
| الاتصال: | التوصيل (يمكن تخصيصه) | ضوء السطح: | 700-1500 Cd/m2 |
| درجة حرارة العمل: | -0°C إلى +50°C | الامتثال: | متوافقة مع REACH و RoHS |
خدمة العملاء
1.قبل توقيع عقد رسمي مع عملائنا سوف نساعد على تحليل وتقديم حل مهني بناء على معلومات مشروع العميل والخروج مع الحل الأمثل.
2سيتم الرد على استفساراتك المتعلقة بمنتجاتنا أو أسعارنا خلال 24 ساعة.
3. استمر في إبلاغ العملاء لدينا عملية الإنتاج والمساعدة في ترتيب فحص الجودة في المصنع إذا لزم الأمر.
4. ضمان لمدة سنة واحدة للكاشف LCD بعد التسليم. يمكن إرجاع جميع العيوب واستبدالها خلال فترة الضمان.
5المشتري يمكنه إرسال فني إلى مصنعنا للتدريب المجاني قبل التسليم
6نحن نركز على خلق قيمة للعملاء. للحصول على الدعم التقني أو التجاري الأساسي، سنقوم بترتيب اجتماع مكالمة، الخدمة التقنية عبر الإنترنت، أو المساعدة المحلية في الموقع،الخ لتلبية الاحتياجات المختلفة للعملاء.
الأسئلة الشائعة:
هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. العينات المختلطة من أرقام العناصر المختلفة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: بالنسبة للمنتجات غير المتوفرة، العينات الموجودة في المخزون على الفور. 1-1.5 أسابيع لإعادة صنع العينات. 4-6 أسابيع للإنتاج الضخم. للمنتجات المصممة، 2-3 أيام لمقترح الرسم المقابل.2 أوقات لصنع العينات عند التصديق على الرسم؛ 5-6 أسابيع للجربة / الإنتاج الضخم عند الموافقة على العينة.
هل لديك أي حد MOQ للنموذج والإنتاج؟
ج: MOQ منخفضة. 3-5pcs للتحقق من العينات متوفرة. MOQ الإنتاج الضخم عادة 1K / الكثير. نحن ندعم كمية أقل من MOQ MP للترتيبات المسارية / PP.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختياري أيضًا.
كيفية إجراء طلب لوحدة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س6: هل من الممكن طباعة شعاري على منتج LCD؟
ج: نعم. يرجى إبلاغنا رسميا في مرحلة التصميم، وسوف نجعل عينات مع شعارك لاختبار العينة والموافقة. عند الموافقة على العينة، فإن الإنتاج الضخم سوف تتبع العينات المعتمدة.
س7: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم ضمان لمدة سنة واحدة لمنتجاتنا.
س8: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ثانياً، خلال فترة الضمان، سنرسل لك شاشات LCD جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال حسب الوضع الحقيقي.
19 بوصة TFT شاشة LCD عرض رسم
ميكانيكي المواصفات
| البند | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | |
|
حجم الوحدة |
أفقي ((H) | النوع 08 | 500 | إقرأ + 08 | ملم | (١) |
| الرأسية (V) | النوع 08 | 119.6 | إقرأ + 08 | ملم | ||
| سمك (T) | النوع 08 | 21 | إقرأ + 08 | ملم | ||
| منطقة بيزل | الأفقية | النوع 05 | - | إقرأ + 05 | ملم | |
| عمودي | النوع 05 | - | إقرأ + 05 | ملم | ||
| المنطقة النشطة | الأفقية | - | 476.65 | - | ملم | |
| عمودي | - | 89.37 | - | ملم | ||
| الوزن | - | - | - | g | ||
تخصيص رقم PIN
| الدبوس | الرمز | الوصف | الدبوس | الرمز | الوصف |
| 1 | RX0[O]N | إشارة LVDS غريبة | 16 | RX1[E]P | حتى إشارة LVDS + |
| 2 | RX0[O]P | إشارة LVDS الغريبة + | 17 | الـ GND | الأرض |
| 3 | RX1[O]N | إشارة LVDS غريبة | 18 | RX2[E]N | حتى إشارة الـ (إل.في.دي.إس) |
| 4 | RX1[O]P | إشارة LVDS الغريبة + | 19 | RX2[E]P | حتى إشارة LVDS + |
| 5 | RX2[O]N | إشارة LVDS غريبة | 20 | RXC[E]N | ساعة LVDS |
| 6 | RX2[O]P | إشارة LVDS الغريبة + | 21 | RXC[E]P | ساعة LVDS+ |
| 7 | الـ GND | الأرض | 22 | RX3[E]N | حتى إشارة الـ (إل.في.دي.إس) |
| 8 | RXC[O]N | ساعة LVDS | 23 | RX3[E]P | حتى إشارة LVDS + |
| 9 | RXC[O]P | ساعة LVDS+ | 24 | الـ GND | الأرض |
| 10 | RX3[O]N | إشارة LVDS غريبة | 25 | NC | لا علاقة |
| 11 | RX3[O]P | إشارة LVDS الغريبة + | 26 | NC | لا علاقة |
| 12 | RX0[E]N | حتى إشارة الـ (إل.في.دي.إس) | 27 | NC | لا علاقة |
| 13 | RX0[E]P | حتى إشارة LVDS + | 28 | 5 فولت | إمدادات الطاقة المتواصلة |
| 14 | الـ GND | الأرض | 29 | 5 فولت | إمدادات الطاقة المتواصلة |
| 15 | RX1[E]N | حتى إشارة الـ (إل.في.دي.إس) | 30 | 5 فولت | إمدادات الطاقة المتواصلة |
شاشة LCD الالكترونيات المواصفات
| البند | الرمز | القيمة | الوحدة | ملاحظة | |||
| دقيقة. | -أجل. | ماكس. | |||||
| تشغيل الكهرباء | Vcc | 4.5 | 5.0 | 5.5 | V | - | |
| الجهد الترددي | الـ VRP | - | - | 300 | mV | - | |
| التيار السريع | إيروش | - | 2 | 3 | أ | (2) | |
|
تيار إمدادات الطاقة |
الأبيض | - | - | - | - | mA | (3) أ |
| أسود | - | - | - | - | mA | (3) | |
| الشريط العمودي | - | - | - | - | mA | (3) ج | |
| استهلاك الطاقة | PLCD | - | 3 | 4 | واط | (4) ((6) | |
| الجهد الدخالي التفاضلي لـ LVDS | فيديو | 200 | 600 | mA | |||
| الجهد الإدخالي الشائع لـ LVDS | (فيك) | 1.0 | 1.2 | 1.5 | V | ||
| المنطق الجهد الدخالي العالي | فيروس نقص المناعة | 0.1 | V | ||||
| المنطق الجهد الدخالي المنخفض | VIL | -صفر1 | V | ||||
الضوء الخلفي الوحدة
| المعلم | الرمز | القيمة | الوحدة | ملاحظة | ||
| دقيقة. | -أجل. | ماكس. | ||||
| تشغيل الجهد الداخلي لشرطة الضوء LED لكل دبوس مدخل |
رقم VPIN |
- |
55.4 |
60 |
V |
(١) الرسوم= 100% |
| تيار شريط الضوء LED لكل دبوس مدخل | رقم IPIN |
- |
- |
360 | mA | (1) ، ((2) ، ((4) الرسوم= 100% |
| مدة حياة LED | LLED | 50000 | الساعات | (3) | ||
|
استهلاك الطاقة |
PBL |
- |
21.6 |
W |
(١) الرسوم= 100%، |
|
المواصفات البصرية
| البند | الرمز | الحالة | دقيقة. | النوع. | ماكس. | أونت | ملاحظة | |
|
اللون اللون (CIE) |
أحمر | Rx |
العادي θx=0° ، θY =0°
زاوية النظر |
النوع 003 |
0.655 |
اكتب + 003 |
- |
(1) ، ((5) |
| (راي) | 0.328 | |||||||
| أخضر | Gx | 0.303 | ||||||
| جيه | 0.607 | |||||||
| الأزرق | Bx | 0.140 | ||||||
| بواسطة | 0.088 | |||||||
| الأبيض | Wx | 0.311 | ||||||
| (وي) | 0.326 | |||||||
|
مركز ضوء الأبيض (وسط الشاشة) |
LC | 1300 | 1500 |
- |
cd/m2 | (4) ((5) | ||
| نسبة التباين | CR | 900 | 1200 | - | - | (2) ((5) | ||
