| الـ MOQ: | قطعة واحدة |
| السعر: | negotiations |
| التعبئة القياسية: | تغليف الصندوق |
| فترة التسليم: | 5-8 يوم |
| طريقة الدفع او السداد: | L/C، T/T |
| القدرة على التوريد: | 100000 قطعة |

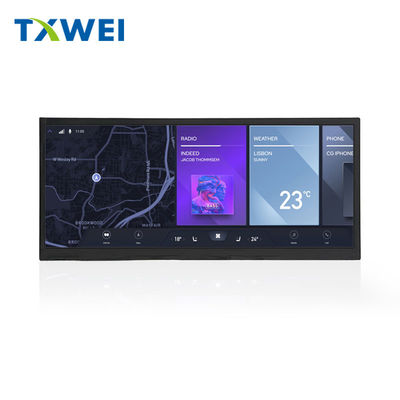

10.23 بوصة LVDS TFT LCD مقدمة المنتج
TXW103001S0 هو شاشة TFT LCD ملونة كاملة بحجم قطري 10.25 بوصة وحل 1920 × 720. تدعم هذه الوحدة واجهة LVDS ،مما يجعلها مريحة جدا للمستخدمين لبرمجة واستخدامحجم الوحدة من طراز TXW103001S0 هو 258.8 × 111.1 × 7.55mm، وحجم المنطقة النشطة هو 243.648 × 91.368mm.
يتم استخدام شاشة TFT LCD هذه على نطاق واسع في الصناعات مثل لوحة القيادة للسيارات ، وملاحة السيارات ، والطابعات ثلاثية الأبعاد ، وما إلى ذلك. تستخدم شاشة TFT ذات العرض 10.25 بوصة واجهة LVDS (واجهة محيطية متسلسلة) ،والذي هو السرعة العالية، حافلة اتصال مزدوجة متزامنة كاملة تحتل أربعة خطوط فقط على دبوس الشريحة، مما يوفر مساحة لدبوس الشريحة وتخطيط PCB.
ويتم دمج جهاز التحكم في الوحدة ، مع نطاق فولتاج الضوء الخلفي من 27.9 فولت إلى 29.7 فولت. يمكن أن يعمل في نطاق درجة الحرارة من -30 °C إلى + 85 °C ،مع نطاق درجة حرارة التخزين من -40 °C إلى +95 °Cيمكن تخصيص FPC من TXW103001S0 وفقًا لمتطلبات المستخدم ويمكن تجهيزها بشاشة لمسة مقاومة (RTP) أو شاشة لمسة سعة.
| معلومات عامة | المواصفات | الوحدة |
| منطقة العرض ((AA)) |
243.648*91.368 |
ملم |
| عنصر السائق | مصفوفة نشطة a-Si TFT | - |
| عرض الألوان | 16.7M | الألوان |
| عدد البكسلات |
1920*720 |
النقاط |
| ترتيب البكسلات | الشريط الرأسي RGB | - |
| مساحة البكسل |
0.13269*013269 |
ملم |
| زاوية النظر | كل | الساعة |
|
إحصاء العداد |
أربعون دبوس |
الدبوس |
| ترتيب البكسلات | الشريط الرأسي RGB | - |
| وضع العرض | عادةً أسود | - |
| درجة حرارة العمل |
-30+85 |
°C |
| درجة حرارة التخزين |
-40+90 |
°C |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 27 LED أبيض. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 25.2 | ... | 28.8 | V | - |
| التيار الأمامي | أناF | ... | 180 | ... | mA | - |
| الضوء ((مع شاشة LCD) | (إلف) | ... | 800 | ... | cd/m2 | - |
| مدة حياة المصابيح | لا | ... | 30,000 | ... | ساعة | الملاحظة 1 |
TFT العاصمةجالخصائص
| السمات | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة |
| معدل تشغيل TFT | هرتز | ... | 60 | ... | هرتز | |
| فولتاج التغذية ل ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| بوابة TFT ON Voltage | VGH | 16 | 18 | 21 | V | الملاحظة 2 |
| بوابة TFT من الجهد | VGL | -11 | -10 | -6 | V | الملاحظة 2 |
| الجهد العادي TFT | Vcom | 0 | 3.8 | 4.0 | V | الملاحظة 1 |
| AVDD | أوفد | 9.0 | 12 | 12.5 | V | الملاحظة 3 |
مخطط لوحدة العرض LCD TFT من الدرجة الصناعية 10.25 بوصة
Rموضوع اختبار قابلية الوصول
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +70°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +70°C / 96H | |
| 4 | معدل الحرارة المنخفض | -30 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 60 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 70 درجة مئوية (30 دقيقة) ، 10 دورات |
الصف الصناعي 10.25 بوصة BAR TFT لوحة شاشة LCD
تسلسل إمدادات الطاقة يرتبط بسرعة استجابة النظام
عادة ما تتوقف الشاشة عندما يدخل الجهاز المحمول إلى وضع الاستعداد أو وضع الطاقة المنخفضة، ولا توفر اللوحة طاقة في هذا الوقت،لذلك تسلسل تشغيل عند ترك وضع الاستعداد مهم جدايضبط eDP بشكل واضح تسلسل تشغيل الكهرباء من أجل تقليل وقت رد فعل النظام بعد مغادرة وضع الاستعداد.وتحدد مواصفات eDP أيضاً المدة المسموح بها لكل خطوة، وبعض العلامات التجارية حتى تحديد وقت أقصر من المواصفات لتحسين استجابة المنتج (على سبيل المثال، بعد لمس لوحة اللمس في وضع الاستعداد،يمكن عرض الشاشة على الفور).
