| الـ MOQ: | قطعة واحدة |
| السعر: | negotiations |
| التعبئة القياسية: | تغليف الصندوق |
| فترة التسليم: | 5-8 يوم |
| طريقة الدفع او السداد: | L/C، T/T |
| القدرة على التوريد: | 100000 قطعة |
وصف وحدة العرض LCD TFT ذات الشريط 0.96 بوصة الصناعية
وباعتبارها تكنولوجيا عرض ناشئة ، جذبت شاشات IPS LCD الشريطية اهتمام المستخدمين تدريجياً بسبب مزاياها الفريدة وسيناريوهات التطبيق الواسعة.التأثير البصري البانورامي أكثر راحةوفي الوقت نفسه، يجعل هذا التصميم الشاشة أكثر إرغونومية وأسهل في الاستخدام. اعتماد شاشة IPS LCD عالية الوضوح يمكن أن تقدم تأثيرات بصرية أكثر تفصيلا وواقعية،وكذلك تعزيز تجربة المستخدم البصريةميزة شاشة IPS LCD على شكل شريط هي انخفاض استهلاك الطاقة ، مما يعني أنها تولد حرارة أقل أثناء التشغيل ولا تحتاج إلى مخزونات حرارة كبيرة ،وبالتالي تقليل نفايات الطاقة والتلوث البيئي.
TXW096006S1 هي وحدة TFT مقاس 0.96 بوصة بتكنولوجيا IPS بدقة 80 * 160. تم تجهيز هذه شاشة LCD TFT الدائرية بـ IC ST7735 وتدعم واجهة SPI 4 بت.شاشة لمس PCAP متعددة النقاط قابلة للتخصيص تدعم واجهة I2Cوظائفها متعددة اللمسات والأداء البصري الممتاز تجعلها خيارًا مثاليًا للتطبيقات المتطلبة.
هذا العرض يجمع بين تكنولوجيا العرض المتطورة، والأداء القوي، والتوافق متعددة الوظائف، مما يجعله الحل الأفضل لمختلف السيارات والصناعية والطبية،وتطبيقات المنزل الذكي.
-الجهد الدخالي المنخفض: VDD: 2.8 ~ 3.3V؛
-ألوان الشاشة LCD TFT: 16.7M ألوان
- واجهة وحدة المعالجة المركزية: - واجهة SPI 4 BIT
- دائرة إمدادات الطاقة الداخلية
| معلومات عامة | المواصفات | الوحدة |
| منطقة العرض ((AA)) |
10.8 ((H) * 21.7 ((V) - ((0.96 بوصة) |
ملم |
| عنصر السائق | مصفوفة نشطة a-Si TFT | - |
| عرض الألوان | 16.7M | الألوان |
| عدد البكسلات |
80*3RGB ((H) X160 ((V) |
النقاط |
| ترتيب البكسلات | الشريط الرأسي RGB | - |
| مساحة البكسل |
0.135*01356 |
ملم |
| زاوية النظر | كل | الساعة |
| محرك القيادة |
ST7735 |
- |
| ترتيب البكسلات | الشريط الرأسي RGB | - |
| وضع العرض | عادةً أسود | - |
| درجة حرارة العمل |
-20+70 |
°C |
| درجة حرارة التخزين |
-30+80 |
°C |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 1 مصباح LED أبيض. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 2.8 | ... | 3.2 | V | ... |
| التيار الأمامي | أناF | ... | 20 | ... | mA | ... |
| الضوء ((مع شاشة LCD) | (إلف) | ... | 600 | ... | cd/m2 | ... |
| مدة حياة المصابيح | لا | ... | 30,000 | ... | ساعة | الملاحظة 1 |
مخطط لوحدة العرض LCD TFT ذات الشريط 0.96 بوصة من الدرجة الصناعية
خصائص وحدة الضوء الخلفي
| 1 | NC | لا يوجد اتصال |
| 2 | NC | لا يوجد اتصال |
| 3 | الـ SDA | دبوس إشارة الدخول / الخروج |
| 4 | الـ SCL | دبوس إشارة الساعة المتزامن |
| 5 | RS | عرض البيانات / دبوس اختيار الأوامر |
| 6 | إعادة تعيين | أعد وضع إشارة الدخول على المحطة |
| 7 | CS |
الشريحة تحديد إشارة الدبوس المدخل |
| 8 | الـ GND | غوند |
| 9 | NC | لا يوجد اتصال |
| 10 | VDD | إمدادات الكهرباء من 2.8-3.3 فولت |
| 11 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 12 | LEDA | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
| 13 | الـ GND | غوند |
Rموضوع اختبار قابلية الوصول
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +70°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -20 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +60 درجة مئوية / 96 ساعة | |
| 4 | معدل الحرارة المنخفض | -10 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 50 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -10 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 10 دورات |

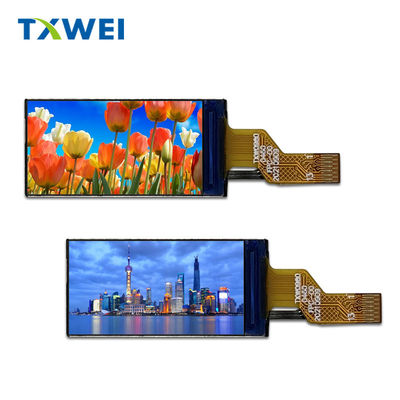

صورة منتج وحدة عرض TFT LCD ذات الدرجة الصناعية 0.96 بوصة
مزايا شاشة تينشيانوي: شاشة شريط، سطوع عال، جودة عالية، أكثر من 10 سنوات من التوريد
