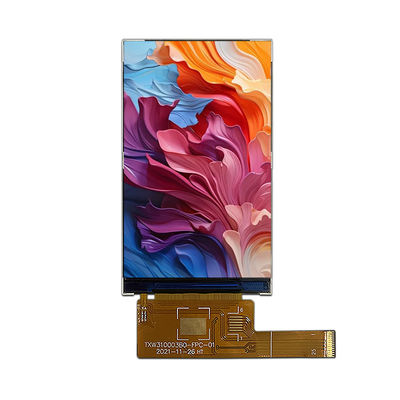

3.1 بوصة 480*800 واجهة RGB ST7701S 54pin وحدة عرض LCD صغيرة

TXW310003B0 شاشة LCD صناعية مقاس 3.1 بوصة مقدمة المنتج

1أداء الشاشة الأساسية

1.1شاشة IPS عالية الوضوح

باستخدام لوحة دقة 480 × 800 مقاس 3.1 بوصة (كثافة بكسل 307PPI) وتكنولوجيا زاوية مشاهدة واسعة IPS ، تحقق:

زاوية مشاهدة كاملة 178 درجة نطاق الرؤية

2000مظهر التباين العالي

تغطية نطاق الألوان بنسبة 72٪

16.7 مليون عرض ملون ملون

1.2المعايير البصرية على المستوى المهني

ضوء عالي 400 نيت (القيمة النموذجية)

700:1 تصميم النقل

دعم معالجة سطحية مضادة للوهج (اختياري)

2تصميم موثوقية الصناعية

2.1التكيف مع البيئات القاسية

درجة حرارة العمل: -20 °C ~ + 70 °C (دعم القيمة القصوى الفورية من 85 °C)

درجة حرارة التخزين: 30°C~+80°C

تحمل الرطوبة: 95% RH بيئة غير مكثفة

مستوى مكافحة الاهتزاز: تسارع 5G (10-500Hz)

2.2حلول الواجهة والسائق

مجهزة بشاشة ST7701S

واجهة RGB 24 بت (54 دبوس FPC)

يدعم PWM الضبابية (مدى التردد: 1K-50KHz)

استهلاك الطاقة النموذجي: 1.2W @ كل شاشة بيضاء

3تصميم هيكلي دقيق

3.1التعبئة المدمجة

مساحة العرض: 40.32 × 67.2 ملم (شاشة 79 ملم)

الأبعاد الإجمالية: 43.48 × 74.72 × 1.74mm

0تصميم الحافة الضيقة.5 ملم

دعم تكامل شاشات لمس سعة / مقاومة

3.2التوافق بين التركيبات

توفير مواقف فتحات تثبيت مواصفات M2

غطاء الحماية المعدنية القابل للتخصيص

الجهاز المتعدد الاتجاهات الذي يتم تثبيته خلفاً/جانباً

4سيناريوهات تطبيق نموذجية

4.1حقل المنزل الذكي

لوحة لمسة تكييف الهواء المركزي

عرض حالة التبديل الذكي

واجهة نظام التحكم في الوصول الذكي

4.2سيناريوهات التحكم الصناعي

محطة تحكم PLC

عرض قراءة الأجهزة

معدات الأتمتة HMI

4.3تطبيق المعدات الخاصة

جهاز تسجيل القيادة المثبت على السيارة

معدات مراقبة طبية

محطة خارجية محمولة

5الخدمات ذات القيمة المضافة للتكنولوجيا

توفير إمدادات OpenFrame / LCM الوحيدة

دعم تطوير برمجيات برمجيات واجهة المستخدم المخصصة

محلول تعزيز قابل للقراءة تحت أشعة الشمس

توفير حلول حماية EMC/ESD

لقد اجتازت وحدة العرض هذه شهادة RoHS و CE ، وتأتي مع مجموعة اختبار العرض ووثائق التطوير.يدعم التكامل السريع مع المنصات المدمجة الرئيسية (STM32/ARM/Linux)دورة الإنتاج العادية هي 8-10 أسابيع، ويمكن توفير خطة تسعير منخفضة حسب احتياجات العملاء.

اقتراحات عملية مخصصة

• تحليل المتطلبات: توضيح المتطلبات المحددة لاستهلاك طاقة منخفضة وأداء اللون (مثل استهلاك الطاقة المستهدف ودقة اللون ، إلخ).
• تعديل المعلمات: تحسين سطوع الضوء الخلفي، ومعلمات الألوان، ومعدل التحديث من خلال رقاقة السائق وتصميم الأجهزة.
• التحقق من صحة الاختبار: استخدام أدوات مهنية لاختبار استهلاك الطاقة وأداء اللون لضمان الامتثال للمتطلبات.
• إنتاج الدفعات: بعد الانتهاء من التصميم المخصص ، يتم إجراء الإنتاج الضخم والتسليم.
