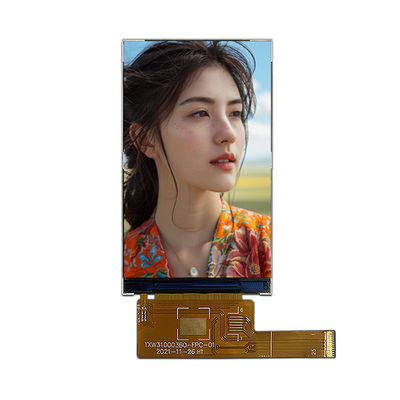

واجهة RGB 3.1 بوصة وحدة tft LCD 480 * RGB * 800 دقة ST7701S

تحليل مزايا منتج TXW310003B0

1، عرض مزايا الأداء

• دقة عالية وتمثيل الألوان
• دقة 480 × RGB × 800 ، تدعم 16.7M لون (يتم تكوينها من خلال برنامج IC للسائق) ، وتلبية متطلبات الصورة عالية الوضوح والألوان الحساسة.
• يزيد ترتيب البكسل في الشريط الرأسي RGB من إعادة إنتاج الألوان وضوح الشاشة ، وهو مناسب لعرض النص والرسوم البيانية والصور الديناميكية.

كل مشاهدة

• اعتماداً على وضع العرض الأسود العادي ، مع تباين عال وزاوية مشاهدة من جميع الاتجاهات (أعلى وأسفل وأسفل وأيسر وأمين) ، لا توجد مشكلة في التبديل في الألوان أو درجة الرماد.

تحسين المعلمات البصرية

• توحيد الوضوح ≥ 80٪، مما يضمن وضوح ثابت في جميع مناطق الشاشة ويقلل من التعب البصري.
• يستخدم نظام الإضاءة الخلفية 6 أضواء LED بيضاء مع قيم نموذجية سطوع قابلة للتخصيص (TBD) ، مما يدعم عرضًا واضحًا في بيئات عالية السطوع.

2ميزات الواجهة والتوافق

واجهة MIPI-DSI عالية السرعة

• يدعم واجهة MIPI ثنائية القنوات (وضع السرعة العالية) ، سرعة نقل عالية ، متوافقة مع منصات المعالجات الرئيسية (مثل ARM و Qualcomm ، إلخ) ، مما يبسط تصميم الأجهزة.
• توفير وضع طاقة منخفضة للحد من استهلاك الطاقة وتوسيع عمر بطارية الجهاز في الصور الثابتة.
• وظيفة التحكم باللمس المدمجة
• واجهة I2C محجوزة (CTP_SDA/SCL) وإشارة انقطاع (CTP_INT) ، تدعم توسيع شاشات اللمس السعة / المقاومة لتعزيز تجربة التفاعل بين الإنسان والآلة.
• إمدادات الطاقة ذات الصلة المستقلة (2.8 فولت CTP_VCC) لتجنب تداخل الإشارة.

3موثوقية و قابلية التكيف مع البيئة

• تشغيل درجة حرارة واسعة واختبار صارم
• نطاق درجة الحرارة العاملة:- 20 درجة مئوية إلى 70 درجة مئوية، درجة حرارة التخزين:- 30 درجة مئوية إلى 80 درجة مئوية، مناسبة للإلكترونيات الذكية والبيئات الصناعية والطبية وغيرها.
• اجتاز 50 اختبار لصدمة الساخنة والباردة (-20 درجة مئوية) ✓ دورة 60 درجة مئوية و 96 ساعة اختبار درجة حرارة عالية ورطوبة عالية (50 درجة مئوية/90٪ RH) لضمان الاستقرار على المدى الطويل.

تصميم حياة طويلة لنظام الضوء الخلفي

• عمر LED هو 30000 ساعة (مع تدهور السطوع إلى 50٪) ، يتم احتسابه بناءً على 8 ساعات من الاستخدام اليومي ، والتي يمكن أن تستمر لأكثر من 10 سنوات وتخفض تكاليف الصيانة.
• تصميم دائرة مدفع الضوء الخلفي بسيط (6 مصابيح LED متسلسلة) ، يدعم التحكم في التيار الثابت ، ويتجنب تلف التيار الزائد.

4استهلاك طاقة منخفض وتصميم توفير الطاقة

إدارة الطاقة بكفاءة

• التيار العامل ≤ 50mA ، استهلاك الطاقة في وضع النوم ≤ 150 μ A ، مناسبة للأجهزة التي تعمل بالبطاريات (مثل المحطات المحمولة والأجهزة IoT).
• يدعم مدخلات الجهد العريض من VCC (2.6-3.6V) و IOVCC (1.65-3.3V) ، متوافقة مع حلول إمدادات الطاقة المتعددة.
• الامتثال البيئي
• تتوافق مع معايير RoHS ، والمواد والعمليات خالية من الرصاص ، وتلبية المتطلبات البيئية للتصدير إلى الأسواق الأوروبية والأمريكية.

5مزايا التصميم والتكامل

تصميم وحدات صغيرة

• حجم الوحدة هو 43.48 × 74.72 × 1.74mm، مع سمك 1.74mm فقط، مناسبة للأجهزة المدمجة مع مساحة محدودة

سيناريوهات التطبيق

1. المعدات الصناعية: واجهة الإنسان والآلة (HMI) ، لوحة التحكم
2. الإلكترونيات الاستهلاكية: الأجهزة المحمولة، وشاشات المنزل الذكي
3. المعدات الطبية: وحدة عرض أجهزة صغيرة

تلخيص

أصبح TXW310003B0 حل عرض مفضل للإلكترونيات الذكية والصناعية والمستهلكة والطبية وغيرها من المجالات بسبب شاشة عالية الدقة، تجربة عرض كاملة،موثوقية درجة حرارة واسعة، تصميم منخفض الكهرباء، وخصائص وحدات وسهلة التكامل. من خلال اختبار الموثوقية الصارمة والشهادة البيئية، فإنه يوازن بين الأداء والاستقرار على المدى الطويل،مساعدة العملاء على تسليم منتجاتهم بسرعة وخفض تكاليف الصيانة.

رسم التصميم

رسم المنتج
