وحدات العرض المخصصة لـ MCU TFT LCD 240 * 320 2.4 بوصة ST7789V لوحة العرض

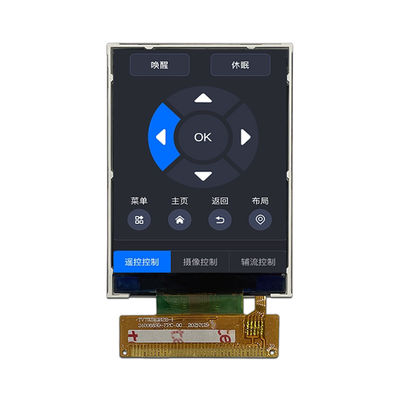

اسم المنتج: TXW240088S0 TFT LCD Module 2.4 بوصة

لمحة عامة عن المنتج:

TXW240088S0 هي وحدة LCD TFT مقاس 2.4 بوصة تم تصميمها وإنتاجها من قبل Shenzhen Tianxianwei Technology Co.، Ltd.هذه الوحدة مناسبة لمختلف الأجهزة الإلكترونية وحالات التطبيق بسبب دقة عالية، تقديم الألوان الغنية، وأداء شاشة ممتازة.

خصائص المنتج:

مواصفات الشاشة: 240xRGBx320 بكسل، وتوفير عرض واضح للصورة والنص.

يتم استخدام برنامج تشغيل IC: ST7789V2-G4-A من Sitronix لضمان الأداء المستقر والتوافق.

اختيار الألوان: يدعم الألوان 65K / 262K ، ويمكن ضبط البرنامج لتلبية متطلبات الألوان المختلفة.

نوع الإضاءة الخلفية: إضاءة خلفية LED بيضاء ، توفر سطوعًا ولونًا موحدين.

نوع الواجهة: واجهة MCU 16 بت، مريحة للاتصال ونقل البيانات مع أجهزة التحكم الدقيقة.

قابلية التكيف مع البيئة: نطاق درجة حرارة العمل هو -20 ° C إلى + 70 ° C ، ونطاق درجة حرارة التخزين هو -30 ° C إلى + 80 ° C ، مناسبة لظروف بيئية مختلفة.

المتطلبات البيئية: متوافقة مع معايير RoHS، المواد الخالية من الرصاص والمعالجة، حماية البيئة.

المواصفات التقنية:

نوع الشاشة: شاشة LCD TFT بألوان كاملة

ترتيب البكسلات: ترتيب الشريط RGB

مسافة بين البكسلات: 0.153 (H) x 0.153 (V) مليمتر

مساحة النشاط: 36.72 (H) x 48.96 (V) مليمتر

المنظور: كل الساعة الثامنة

حجم الوحدة: 42.72 (W) x 58.50 (H) x 2.15 (T) مليمتر

نظام الإضاءة الخلفية: 4 مصابيح LED بيضاء ، فولتاج للأمام 2.8V إلى 3.2V ، تيار للأمام 80mA

السطوع: 550cd/m2 (القيمة النموذجية)

توحيد: 80% (القيمة الأدنى)

درجة حرارة التشغيل: -20 °C إلى +70 °C

درجة حرارة التخزين: -30 °C إلى +80 °C

الرطوبة: 90% RH

تطبيقات متعددة الاستخدامات: سواء كانت معدات التصوير الفوتوغرافي، أجهزة التحكم عن بعد، مفاتيح ذكية، كاميرات رقمية، تأثيرات موسيقية، مسجلات القيادة، إلخ.TXW200078B0 يمكن أن تتكيف تماما وتعرض أدائها المتميزة.

وصف وظيفة الوحدة

تتضمن الوحدة عدة دبوس لتنفيذ وظائف مختلفة، بما في ذلك على سبيل المثال لا الحصر:

GND: القوة الأرضية

CS: دبوس مدخل إشارة اختيار الشريحة

RS: عرض البيانات / دبوس اختيار الأوامر

WR: إمكانيات كتابة واجهة موازية

قراءة البيانات على الحافة الصاعدة

DB0-DB15: حافلة بيانات واجهة متوازية MCU

إعادة تعيين: إعادة تعيين محطة مدخل الإشارة، مستوى منخفض صالح

IOVCC: إمدادات الطاقة I/O

VCC: إمدادات الطاقة، 2.5V إلى 3.3V

LEDK1-LEDK4: إمدادات الطاقة لمحطة الدخول الكاثودية للضوء الخلفي

LEDA: مصدر طاقة مدخل الأندود للضوء الخلفي

الخصائص الكهربائية: يوفر نطاق فولتاج إمدادات ثابت، مع فولتاج إدخال / إخراج إمدادات تتراوح من 1.65V إلى 3.3V وجهد إمدادات DC / DC يتراوح من 2.5V إلى 3.3V،ضمان التشغيل المستقر للوحدة في ظل ظروف إمدادات طاقة مختلفة.

موثوقية ومدة الحياة: مصابيح LED لديها عمر طويل يصل إلى 30000 ساعة ، مما يعني دورات صيانة أطول وتكاليف استبدال أقل.

الدعم التقني والخدمات: شركة شينزن تيانشيانوي للتكنولوجيا المحدودة تقدم الدعم الفني المهني وخدمة العملاء لضمان أن العملاء يمكنهم الحصول على المساعدة في الوقت المناسب أثناء الاستخدام.

الخدمات المخصصة: بناءً على احتياجات العملاء ، يمكن توفير حلول مخصصة ، بما في ذلك الأبعاد والواجهات والميزات الأخرى ، لتلبية متطلبات التطبيق المحددة.

تتعهد الشركة بتوفير حلول عرض عالية الجودة. وحدة TXW240088S0 TFT LCD 2.4 بوصة، مع أدائها الممتازة وموثوقيتها،هو الخيار المثالي لاحتياجات عرض المنتجات الإلكترونيةللحصول على مزيد من المعلومات عن المنتج أو الدعم الفني، يرجى الاتصال بممثل المبيعات لدينا.
