| الـ MOQ: | 1 |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| القدرة على التوريد: | 10000pcs |
حول هذا البند SFTO280PY-7200ACT 2.8 بوصة وحدة TFT الشاشة اللمسية السامية
شاشة IPS TFT لمسية سعة 2.8 بوصة مع ربط بصري هي جهاز يدمج تقنيات العرض واللمس المتقدمة.فيما يلي مقدمة مفصلة للمنتج TXW280115B0-MT:
معلومات عن المنتج
حجم الشاشة: 2.8 بوصة
- القرار:480*640البكسلات
- تكنولوجيا العرض: تقنية IPS (بالتبديل في المستوى) ، مما يوفر زاوية عرض واسعة ودقة اللون
-الوضوح: 400 نيت، مناسبة للمشاهدة في ظروف إضاءة مختلفة
- تكنولوجيا الشاشة اللمسية: سعة سعة، توفر حساسية عالية والتحكم الدقيق باللمس
- واجهة: شاشة TFT تدعم واجهة SPI (Serial Peripheral Interface) وشاشة لمسة تدعم واجهات I2C (Inter Integrated Circuit) لسهولة الاتصال بميكروسيطرات أو معالجات أخرى
- التوصيل البصري: استخدام الملصق البصري لربط شاشة اللمس وشاشة العرض ، مما يحسن دقة اللمس وتأثير العرض
- متعددة اللمسات: عادة ما يدعم وظيفة متعددة اللمسات، مما يسمح أصابع متعددة للعمل في وقت واحد
-المدى الطويل: شاشات اللمس السعة هي أكثر متانة من شاشات اللمس المقاومة وأقل عرضة للتلف المادي
سيناريوهات التطبيق
لوحة التحكم الصناعية: تستخدم لعرض وتحكم المعدات الصناعية
المعدات الطبية: عرض معلومات مهمة عن المعدات الطبية
- منتجات الإلكترونيات الاستهلاكية: مثل أجهزة المنزل الذكية، وآليات الألعاب المحمولة، الخ
- في شاشة السيارة: تستخدم لوحة القيادة أو نظام المعلومات والترفيه للسيارة
- أنظمة المعلومات التجارية: مثل أجهزة POS، محطات الخدمة الذاتية، الخ
مزايا المنتج
ضوء عالي: ضوء 400 نيت يضمن عرض واضح في ظروف إضاءة مختلفة
- التباين العالي: توفر تقنية IPS تباينًا أفضل وأداء ألوان أفضل
- متعدد اللمسات: شاشة اللمسات السعة تدعم اللمسات المتعددة ، مما يوفر تجربة تفاعلية أكثر سلاسة
-الربط البصري: يعزز تأثير العرض ودقة اللمس.
باختصار، شاشة IPS TFT لمسية سعة 2.8 بوصة يجمع بين الوضوح العالي، والتباين العالي، وميزات متعددة اللمسات،مما يجعلها مناسبة لسيناريوهات التطبيقات المختلفة وتوفير تجربة تفاعلية ممتازة للمستخدم.
الخصائص
| البند | المواصفات | الوحدة |
| حجم الشاشة | 2.8 بوصة | قطرية |
| عدد البكسلات |
480*3RGB ((H) X640 ((V) |
البكسلات |
| منطقة العرض | 43.20 ((H) x57.60 ((V) | ملم |
| مساحة البكسل | 0.180 ((H) x0.180 ((V) | ملم |
| مقياس المخطط |
46.9*66.5*235 |
ملم |
| ترتيب البكسلات | الشريط الرأسي RGB | ـ |
| وضع العرض | عادةً أسود | ـ |
| اتجاه الرؤية | كل | ـ |
| عرض اللون | 262K | ـ |
| الضوء ((cd/m2) | 400 | نيت |
|
تشغيل اللمس |
GT911 |
ـ |
| واجهة |
MIPI |
|
| إضاءة خلفية | نوع الضوء الجانبي LED | ـ |
| محرك القيادة |
ST7701S |
|
| درجة حرارة العملية | -20~70 | °C |
| درجة حرارة التخزين | -30~80 | °C |
| شاشة لمسة | شاشة لمسة سعة | |
| واجهة الشاشة اللمسية | I2C | |
| تجميع TFT + CTP | الروابط البصرية |
رسم المخطط
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +70 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +80 | °C |
| درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH) | Tالـ OPR | -20 | +70 | °C |
| TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| الرطوبة | RH | - | 90 | % |
وصف وظيفة الوحدة
| رقم البين | الرمز | وظيفية |
| 1 | الـ GND | أرضية الطاقة |
| 2 | D0N | القطبية السلبية للبيانات التفاضلية منخفضة الجهد 0 إشارة |
| 3 | D0P | القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد 0 إشارة |
| 4 | الـ GND | أرضية الطاقة |
| 5 | D1N | القطبية السلبية لبيانات التفاضل منخفضة الجهد 1 |
| 6 | D1P | القطبية الإيجابية للبيانات 1 التفاضلية منخفضة الجهد |
| 7 | الـ GND | أرضية الطاقة |
| 8 | CLKN | القطبية السلبية لإشارة الساعة التفاضلية منخفضة الجهد |
| 9 | CLKP | القطبية الإيجابية لإشارة الساعة التفاضلية منخفضة الجهد |
| 10 | الـ GND | أرضية الطاقة |
| 11 | إعادة تعيين | أعد وضع إشارة الدخول على المحطة |
| 12 | الـ TE | إطار نبض الرأس لتأثير مزق. |
| 13 | NC | لا يوجد اتصال |
| 14 | الـ IOVCC | إمدادات الطاقة للدخول والخروج |
| 15 | مؤسسات رأس المال | إمدادات الطاقة للكاميرا |
| 16 | CTP_VDD | لوحة اللمس مصدر الطاقة 2.8 ~ 3.3V |
| 17 | CTP_SDA | بيانات I2C لوحة اللمس |
| 18 | CTP_SCL | ساعة I2C على لوحة اللمس |
| 19 | CTP_INT | مخرج انقطاع لوحة اللمس |
| 20 | CTP_RST | إعادة تعيين لوحة اللمس |
| 21 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 22 | LEDA | إمدادات الطاقة للضوء الخلفي |
المواصفات البصرية

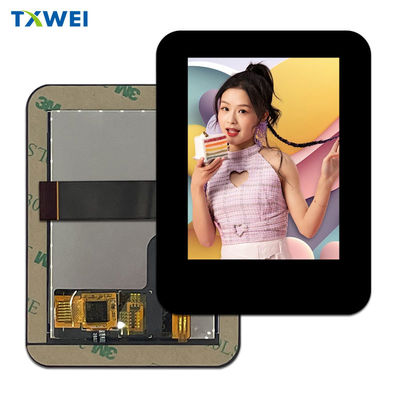

صورة المنتج
المرافق والشهادات
