| الـ MOQ: | 1 |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| القدرة على التوريد: | 10000pcs |

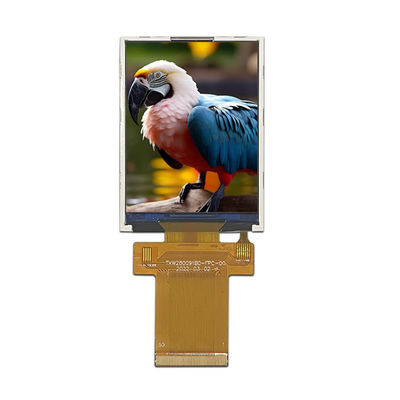

TFT LCD Display Module 2.8 "Inch 240x320 RGB MCU واجهة SPI مع RTP مقدمة المنتج
| المنتج: | 2.8 بوصة شاشة TFT LCD |
| القرار: | 240*320 |
| مركز التحكم بالشاحنة: |
ST7789V |
| اتجاه المشاهدة: | 12:00 |
| رقم الدبوس: | 50 دبوس |
| ضوء السطح: | 400 Cd/m2 |
| مدة حياة LED: | 30000 ساعة |
| شاشة لمسة: | بدونلوحة اللمس |
| مقاس الزجاج الغطاء: | قابلة للتخصيص |
| واجهة: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| الاتصال: | الحرار |
| الامتثال: | متوافقة مع CE&FCC و RoHS |
TFT LCD Display Module 2.8 "Inch 240x320 RGB MCU واجهة SPIرسم المنتج
الـ LCMوصف الدبوس
| رقم البين | الرمز | وظيفية |
| 1 | الـ GND | أرضية الطاقة |
| 2 | XR | لوحة اللمس إحداثيات في اليمين |
| 3 | يو دي | لوحة اللمس الإحداثيات في أسفل |
| 4 | XL | إحداثيات لوحة اللمس في اليسار |
| 5 | يو يو | لوحة اللمس إحداثيات في أعلى |
| 6~7 | الـ IOVCC(1.8 فولت) | التوتر الإدخالي/الخارجي (VDDI إلى DGND): 1.65V ~ 3.3V |
| 8~9 | VDD(2.8 فولت) | مصدر الطاقة 2.5 فولت ~ 3.3 فولت |
| 10 | IM2 | تحديد وضع واجهة MCU |
| 11 | IM1 | تحديد وضع واجهة MCU |
| 12 | IM0 | تحديد وضع واجهة MCU |
| 13 | إعادة تعيين | أعد وضع إشارة الدخول على المحطة |
| 14 | CSX | إشارة تحديد رقاقة |
| 15 | RS/SCL | البيانات / أمر اختيار دبوس. |
| 16 | WR/RS | أكتب إشارة ضوئية |
| 17 | RD | اقرأ البيانات عند الحافة الصاعدة |
| 18 | VSYNC | مزامنة عمودية إشارة في RGB I/F |
| 19 | HSYNC |
مزامنة أفقية إشارة في RGB I/F |
| 20 | إمكاني | إشارة تمكين البيانات في وضع RGB I/F 1. |
| 21 | PCLK |
إشارة ساعة البكسلات في RGB I/F |
| 22 | الـ SDA |
دبوس مدخل واجهة SPI |
| 23~40 | DB0~DB17 | واجهة RGB أو محرك بيانات واجهة MCU المتوازية. |
| 41 | SDO | دبوس خروج واجهة SPI |
| 42 | الـ GND | أرضية الطاقة |
| 43 | LEDA | إمدادات الطاقة + لمضيئة خلفية |
| 44~49 | LEDK1~LEDK6 | إمدادات الطاقة - لقطود الضوء الخلفي |
| 50 | الـ GND | أرضية الطاقة |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 6 مصابيح LED البيضاء. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 2.8 | - | 3.2 | V | - |
| التيار الأمامي | أناF | ... | 120 | - | mA | - |
| الضوء ((مع شاشة LCD) | (إلف) | TBD | ... | cd/m2 | - | |
| مدة حياة المصابيح | لا | .... | 30,000 | ... | ساعة | الملاحظة 1 |
ملاحظة:
ويتم تعريف عمر LED كخفض في سطوع الوحدة إلى 50% من سطوعها الأصلي عند I(ل)= 20mA/LED. يمكن أن يقلل وقت حياة LED إذا تم تشغيل I(ل)أكبر من 25mA/LED.
TFT LCD Display Module 2.8 "Inch 240x320 RGB MCU واجهة SPI(ب)الصور
منشآت المصنع
منتج وحدات شاشة LCD TFT - أكثر من 300 عنصر قياسي TFT على الخط
تيان شيانوي تكنولوجيا هي شركة عالمية رائدة في تصنيع شاشات TFT LCD مقرها الصين.تقدم Tian Xianwei مجموعة واسعة من منتجات وحدات العرض TFT الصغيرة والمتوسطة الحجم بأحجام تتراوح من 0.96"1.28، 1772" 2.4" 2.8" 3.2" 3.5" 4.3" 5" 5.6" 5.7" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14" 15" 15.6" 17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25"27" و 28" و 32" TFT (حجم قطري للمنطقة النشطة) وهلم جراهناك أكثر من 200 نموذج قياسي لـ TFT المدرجة على هذا الموقع الإلكتروني ؛ علاوة على ذلك ، فإن كل عنصر تقريبًا مقبول للاستقبال من العناصر القياسية لتلبية متطلبات العملاء.
شاشات Tian Xianwei TFT مؤهلة وفقًا للمعايير الصناعية بما في ذلك وحدات TFT-LCD القياسية ، IPS TFT ، TFT LCD عالية الوضوح (شاشة TFT قابلة للقراءة تحت أشعة الشمس) ، لوحات TFT مع لوحات التحكم ،نوع الشريط TFT، شاشة LCD TFT ذات درجة حرارة واسعة. تشمل هذه الشاشات أوضاع المناظر الطبيعية أو الصورة.تتوفر شاشات Tian Xianwei TFT LCD بقرارات مختلفة بالإضافة إلى شاشة لمسة اختيارية في تقنية المقاومة والمكثفات المتوقعة (PCAP touch screen)العديد من وحدات العرض TFT لدينا لديها أكثر من واجهة واحدة متاحة بما في ذلك MCU و RGB و TTL و LVDS و MIPI DSI.وحدات تيان شيانوي TFT مثالية لعدد من التطبيقات بما في ذلك التحكم الصناعي، آلة القهوة، المعدات الطبية، نظام نقطة البيع، الأتمتة، جهاز تحديد المواقع العالمي، البضائع البيضاء، التحكم في الطاقة، الاتصالات، المعدات الطبية، الخ
