| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |

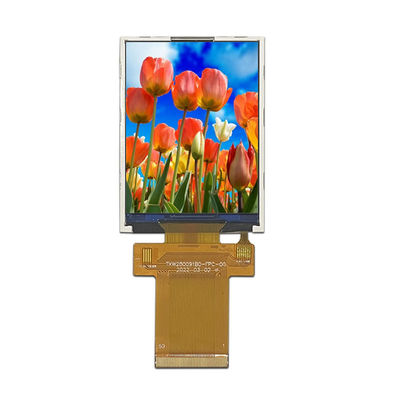

2.8 بوصة TFT LCD 240x320 معSPI/MCU/RGBواجهة و ST7789V IC TFT شاشة عرض LCD
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 2.8 TFT
2دقة: 240×320
3زاوية الرؤية: 12 ساعة
4-بعد المخطط:50*69.2*24ملم
5- إشارة التحكم بالشاحن: ST7789V
6نوع الواجهة:SPI/MCU/RGB
7لوحة اللمس: بدون لوحة اللمس ((يمكن تخصيصها)
8درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
| المنتج: | 2.8 بوصة TFT | شاشة لمسة: | بدون TP ((يمكن تخصيصه) |
|---|---|---|---|
| القرار: | 240×320 | اتجاه المشاهدة: | الساعة الثانية عشر |
| واجهة: | SPI/MCU/RGB | رقم الدبوس: | 50 دبوس |
| الاتصال: | التوصيل (يمكن تخصيصه) | ضوء السطح: | 400 Cd/m2 |
| درجة الحرارة العملية: | -20°C إلى +70°C | الامتثال: | متوافقة مع CE و FCC و RoHS |
خدمة العملاء
1.قبل توقيع عقد رسمي مع عملائنا سوف نساعد على تحليل وتوفير حل مهني بناء على معلومات مشروع العميل والخروج مع الحل الأمثل.
2سيتم الرد على استفساراتك المتعلقة بمنتجاتنا أو أسعارنا خلال 24 ساعة.
3. استمر في إبلاغ العملاء لدينا عملية الإنتاج والمساعدة في ترتيب فحص الجودة في المصنع إذا لزم الأمر.
4. ضمان لمدة سنة واحدة للكاشف LCD بعد التسليم. يمكن إرجاع جميع العيوب واستبدالها خلال فترة الضمان.
5يمكن للمشتري أن يرسل فني إلى مصنعنا للتدريب المجاني قبل التسليم
6نحن نركز على خلق قيمة للعملاء. للحصول على الدعم التقني أو التجاري الأساسي، سنقوم بترتيب اجتماع مكالمة، الخدمة التقنية عبر الإنترنت، أو المساعدة المحلية في الموقع،الخ لتلبية الاحتياجات المختلفة للعملاء.
2.8" بوصة لقطة LCD
الـ LCMوصف الدبوس
| رقم البين | الرمز | وظيفية |
| 1 | الـ GND | أرضية الطاقة |
| 2 | XR | لوحة اللمس إحداثيات في اليمين |
| 3 | يو دي | لوحة اللمس الإحداثيات في أسفل |
| 4 | XL | إحداثيات لوحة اللمس في اليسار |
| 5 | يو يو | لوحة اللمس إحداثيات في أعلى |
| 6~7 | الـ IOVCC(1.8 فولت) | التوتر الإدخالي/الخارجي (VDDI إلى DGND): 1.65V ~ 3.3V |
| 8~9 | VDD(2.8 فولت) | مصدر الطاقة 2.5 فولت ~ 3.3 فولت |
| 10 | IM2 | تحديد وضع واجهة MCU |
| 11 | IM1 | تحديد وضع واجهة MCU |
| 12 | IM0 | تحديد وضع واجهة MCU |
| 13 | إعادة تعيين | أعد وضع إشارة الدخول على المحطة |
| 14 | CSX | إشارة تحديد رقاقة |
| 15 | RS/SCL | البيانات / أمر اختيار دبوس. |
| 16 | WR/RS | أكتب إشارة ضوئية |
| 17 | RD | اقرأ البيانات عند الحافة الصاعدة |
| 18 | VSYNC | مزامنة عمودية إشارة في RGB I/F |
| 19 | HSYNC |
مزامنة أفقية إشارة في RGB I/F |
| 20 | إمكاني | إشارة تمكين البيانات في وضع RGB I/F 1. |
| 21 | PCLK |
إشارة ساعة البكسل في RGB I / F. |
| 22 | الـ SDA |
دبوس مدخل واجهة SPI |
| 23~40 | DB0~DB17 | واجهة RGB أو محرك بيانات واجهة MCU المتوازية. |
| 41 | SDO | دبوس خروج واجهة SPI |
| 42 | الـ GND | أرضية الطاقة |
| 43 | LEDA | إمدادات الطاقة + لمضيئة خلفية |
| 44~49 | LEDK1~LEDK6 | إمدادات الطاقة - لقطود الضوء الخلفي |
| 50 | الـ GND | أرضية الطاقة |
2.8 "مودول LCD اللمسة
الكلمة الرئيسية للبحث: tft 2.8 "، 2.8 tft LCD، 2.8 " tft LCD، 2.8 بوصة tft LCD، tft LCD 2.8شاشة 2.8 بوصة شاشة 2.8 بوصة شاشة 2.8 بوصة شاشة 2.8 بوصة شاشة 2.8 بوصة شاشة 2.8 بوصة,2.8 بوصة شاشة LCD tft
