| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |

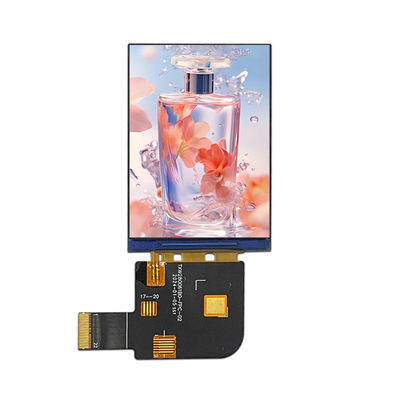

2.8" TFT 480x640, TFT LCD 2.8 بوصة
الخصائص
| المنتج: | 2.8 بوصة شاشة TFT LCD | القرار: | 480×640 نقطة |
|---|---|---|---|
| مركز التحكم بالشاحنة: |
ST7701 |
شاشة لمسة: | بدون شاشة لمسة |
| غطاء الزجاج | قابلة للتخصيص | اتجاه المشاهدة: | مجاناً ((80/80/80/80) |
| الخطوط العريضة: |
55.81*83.31*3.53ملم |
المنطقة النشطة: | 43.20 × 57.60 ملم |
| واجهة: | MIPI (يمكن تخصيصها) | الاتصال: | نوع رابط FPC |
| رقم الدبوس: | 40 دبوس (يمكن تخصيصها) | ضوء السطح: | 300 Cd/m2 ((نيت) |
| تشغيل التيار الكهربائي |
2.8-3.3 فولت |
نوع الضوء الخلفي: | مصباح ليد أبيض |
| مدة حياة LED: | 30000 ساعة | الامتثال: | متوافقة مع CE و FCC و RoHS |
2.8"480*640رسم LCD TFT
وصف وظيفة الوحدة
| رقم البين | الرمز | الـ LCMوظيفية |
| 1 | الـ GND | (ب)أرضية |
| 2 | DSI_ D0_ن | إشارات الدخول المختلفة للبيانات |
| 3 | DSI_ D0_(ب) | إشارات الدخول المختلفة للبيانات |
| 4 |
الـ GND |
(ب)أرضية |
| 5 | DSI_ D1_ن | إشارات الدخول المختلفة للبيانات |
| 6 | DSI_ D1_(ب) | إشارات الدخول المختلفة للبيانات |
| 7 | الـ GND | أرضية الطاقة |
| 8 | DSI_CLKن | دبوس دخول إشارة التفاضل MIPI-DSI CLOCK |
| 9 | DSI_CLK(ب) | دبوس دخول إشارة التفاضل MIPI-DSI CLOCK |
| 10 | الـ GND | أرضية الطاقة |
| 11 | RESE DB15~DB0 |
أعد إعداد إشارة الدخول(ل). RS=هـ: البيانات الحالية على حافلة البيانات هي بيانات العرض. |
| 12 | الـ TE | تستخدم إشارة تأثير التمزيق لمزامنة MCU إلى إطار الذاكرة |
| 13 | NC | NC |
| 14 | الـ IOVCC | التوتر الإدخالي / الخارجي: 1.65V ~ 3.3V |
| 15 | مؤسسات رأس المال | (ب)إمداداتنا: 2.5V ~ 3.3V |
| 16 | TP_VDD | TP VDD PIN |
| 17 | TP_SDA | TP رقم PIN SDA |
| 18 | TP_SCL | TP رقم PIN SCL |
| 19 | TP_INT | TP INT PIN |
| 20 | TP_RST | Tرقم تعريف P RST |
| 21 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 22 | LEDA | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
البوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +60 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +70 | °C |
| الرطوبة | RH | - | 90 | % |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 6 مصابيح LED البيضاء. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 16.8 | ... | 19.2 | V | - |
| التيار الأمامي | أناF | ... | 20 | - | mA | - |
| الضوء ((مع شاشة LCD) | (إلف) | TBD | ... | cd/m2 | - | |
| مدة حياة المصابيح | لا | .... | 30,000 | ... | ساعة | الملاحظة 1 |
ملاحظة:
Rموضوع اختبار قابلية الوصول
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +70°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +60 درجة مئوية / 96 ساعة | |
| 4 | معدل الحرارة المنخفض | -20 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 50 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 70 درجة مئوية (30 دقيقة) ، 10 دورات |
صورة منتج TFT LCD
منتج وحدات شاشة LCD TFT - أكثر من 300 عنصر قياسي TFT على الخط
(تيان شيانواي)التكنولوجيا هي الشركة الرائدة عالمياً في تصنيع شاشات TFT LCD مقرها الصين.(تيان شيانواي)يقدم مجموعة واسعة من منتجات وحدات العرض TFT الصغيرة والمتوسطة الحجم بأحجام تتراوح بين 0.96 "،1.28، 1772" 2.4" 2.8" 3.2" 3.5" 4.3" 5" 5.6" 5.7" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14" 15" 15.6" 17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25" 27" 28"و 32"TFT (حجم قطري للمنطقة النشطة) وهلم جرا. هناك أكثر من 200 نموذج قياسي TFT المدرجة على هذا الموقع الإلكتروني ؛ علاوة على ذلك ،تقريبا كل عنصر مقبول لاستقبالها من البنود القياسية لتلبية متطلبات العملاء.
(تيان شيانواي)تُعتبر شاشات TFT مؤهلة بموجب المعايير الصناعية بما في ذلك وحدات TFT-LCD القياسية ، IPS TFT ، TFT LCD عالية الوضوح (شاشة TFT قابلة للقراءة تحت أشعة الشمس) ، لوحات TFT مع لوحات التحكم ، نوع الشريط TFT ،شاشة LCD TFT ذات درجة حرارة واسعةتشمل هذه العروض أوضاع المناظر الطبيعية أو الصورة.(تيان شيانواي)تتوفر شاشات TFT LCD في دقة مختلفة بالإضافة إلى شاشة لمسة اختيارية في تقنية المقاومة والمكثفات المتوقعة (شاشة لمسة PCAP).العديد من وحدات عرض TFT لدينا لديها أكثر من واجهة واحدة متاحة بما في ذلك MCU، RGB، TTL، LVDS و MIPI DSI.(تيان شيانواي)وحدات TFT مثالية لعدد من التطبيقات بما في ذلك التحكم الصناعي، آلة القهوة، المعدات الطبية، نظام نقطة البيع، الأتمتة، الملاح GPS، البضائع البيضاء، التحكم في الطاقة، الاتصالات،المعدات الطبية وغيرها.
