| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
مصنع الصين شاشة QVGA LCD TFT 240x320
2.4" بوصة QVGA ST7789T3-G4شاشة LCD TFT
(تيان شيانواي) TXW240112S1هو شاشة LCD TFT من نوع TN بطول 2.4 بوصة بدقة 240 × 320 بكسل QVGA. إنها وحدة LCD فعالة للغاية من حيث التكلفة بين نفس الأنواع.
| المنتج: | 2.4 بوصة شاشة TFT | القرار: | 240×320 |
|---|---|---|---|
| شاشة لمسة: | بدون شاشة لمسة (اختياري) | مقاس الزجاج الغطاء: | ليتم تخصيصه |
| اتجاه المشاهدة: | 12:00 | مركز التحكم بالشاحنة: |
ST7789T3-G4 |
| واجهة: |
واجهة SPI/RGB/MCU |
الاتصال: | التوصيل (يمكن تخصيصه) |
| رقم الدبوس: | 45 دبوس | ضوء السطح: | 1500 Cd/m2 ((نيت) |
| مدة حياة LED: | 30000 ساعة | الامتثال: | متوافقة مع CE&FCC و RoHS |
2الرسم
وصف وظيفة الوحدة
| رقم البين | الرمز | وظيفية |
| 1 | XR ((NC) | NC |
| 2 | YD ((NC)) | NC |
| 3 | XL ((NC) | NC |
| 4 | (YU(NC) | NC |
| 5 ~ 6 | الـ GND | أرضية الطاقة |
| 7 ~ 8 | مؤسسات رأس المال | مصدر الطاقة 2.8 فولت |
| 9 | الـ IOVCC | إمدادات الطاقة 1.65 ~ 3.3 فولت |
| 10 | SDO | دبوس خروج البيانات المتسلسلة |
| 11 ~ 28 | DB17~DB0 | حافلة بيانات واجهة موازية |
| 29 | DIN ((SDA) | إدخال البيانات المتسلسلة/إخراج البيانات. |
| 30 | PCLK | إشارة ساعة نقطة لعملية واجهة RGB. |
| 31 | DE | إشارة تمكين البيانات لتشغيل واجهة RGB. |
| 32 | HS | إشارة متزامنة للخط للعمل على واجهة RGB. |
| 33 | VS | إشارة متزامنة الإطار لعملية واجهة RGB. |
| 34 | RD | اقرأ إشارة الضوء |
| 35 | WR ((SPI-RS) | أكتب إشارة ضوئية |
| 36 | RS | سجل إشارة اختيار. |
| 37 | CS |
دبوس إشارة تحديد الشريحة |
| 38 | إعادة تعيين | أعد وضع إشارة الدخول على المحطة |
| 39~41 | IM0~IM2 | تحديد وضع الواجهة |
| 42 | NC | NC |
| 43 |
LEDA |
إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
| 44 | NC | NC |
| 45 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 6 مصابيح LED البيضاء. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 16.8 | ... | 19.2 | V | - |
| التيار الأمامي | أناF | ... | 20 | - | mA | - |
| الضوء ((مع شاشة LCD) | (إلف) | 1500 | ... | cd/m2 | - | |
| مدة حياة المصابيح | لا | .... | 30,000 | ... | ساعة | الملاحظة 1 |
ملاحظة:

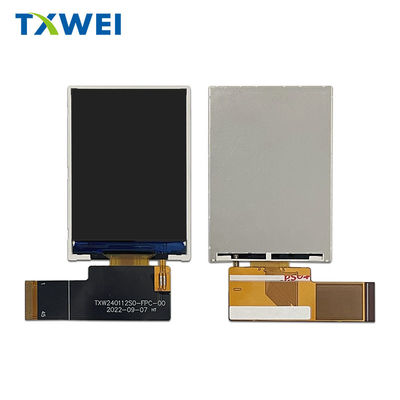

2.4" بوصة TFT شاشة LCD رسم عرض المنتج الحقيقي
منشآت المصنع والشهادات
