| الـ MOQ: | 1 |
| التعبئة القياسية: | ورق مقوى |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L / C ، D / A ، D / P ، T / T ، |
| القدرة على التوريد: | 10000 جهاز كمبيوتر شخصى |
1.8 بوصة TFT LCD QVGA128*160 ST7735SIC مع واجهة MCU وحدة عرض LCD TFT
تيانشيانوي TXW180025S0 هو شاشة LCD TFT من نوع TN بطول 1.8 بوصة بدقة QVGA 128 * 160 بكسل. من بين المنتجات المماثلة ، إنها وحدة LCD فعالة للغاية من حيث التكلفة.
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 1.8 ′′ بوصة TFT
2القرار:128*160QVGA
3زاوية الرؤية 12:00
4-بعد المخطط:34*43.7*243ملم
5لوحة التحكم بالشاشة:ST7735S
6. نوع واجهة LCD:واجهة MCU 8/16 بت
7درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
8لوحة لمسة: بدون شاشة لمسة (يمكن تخصيصها)
| المنتج: | 1.8 بوصة TFT LCD | شاشة لمسة: | بدون شاشة لمسة (يمكن تخصيصها) |
|---|---|---|---|
| القرار: |
128*160 نقطة |
مقاس الزجاج الغطاء: | بدون (يمكن تخصيصها) |
| اتجاه المشاهدة: | 12:00 | واجهة: |
واجهة MCU 8/16 بت |
| رقم الدبوس: | 31 دبوس | الاتصال: | التوصيل (يمكن تخصيصه) |
| ضوء السطح: | 280 Cd/m2 ((نيت) | مدة حياة LED: | 30000 ساعة |
| مركز التحكم بالشاحنة: |
ST7735S |
الامتثال: | متوافقة مع CE&FCC و RoHS |

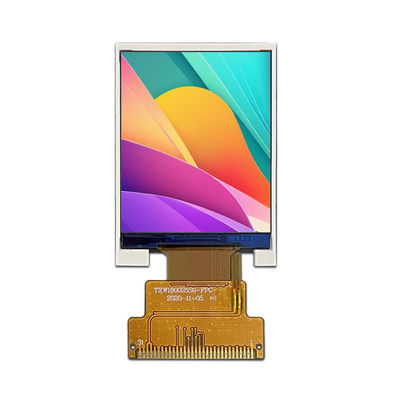

1.8 بوصة TFT شاشة LCD العرض الصورة الحقيقية للمنتج
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -10 | +60 | °C |
| درجة حرارة تخزين LCM | TSTG | -20 | +70 | °C |
| الرطوبة | RH | - | 90 | % |
TFT العاصمةجالخصائص
| السمات | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| فولتاج التغذية لـ I/O | VDDIO | ... | ... | ... | V |
| فولتاج التغذية ل ((DC/DC) | VDD | 2.7 | 2.8 | 3.3 | V |
| فولتاج التغذية ل ((DC/DC) | AVDD | V | |||
| فولتاج التغذية ل ((DC/DC) | (أفي) | V |
الـ LCMوصف الدبوس
| رقم البين | الرمز | الـ LCMوظيفية |
| 1 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 2 | LEDA | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
| 3 | الـ GND | غوند |
| 4 | VDD | إمدادات الكهرباء من 2.8-3.3 فولت |
| 5 | أ.أ.و | سجل إشارة اختيار. |
| 6 | CS | الشريحة تحديد إشارة الدبوس المدخل |
| 7 | إعادة تعيين | أعد وضع إشارة الدخول على المحطة |
| 8 | الـ SDA | دبوس إشارة الدخول / الخروج |
| 9 | الـ SCL | دبوس إشارة الساعة المتزامن |
| 10 | الـ GND | غوند |
Rموضوع اختبار قابلية الوصول
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +70°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -20 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +60 درجة مئوية / 96 ساعة | |
| 4 | معدل الحرارة المنخفض | -10 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 50 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 50 دورة |
منشآت المصنع والشهادات
شاشة لمسة سعة متوقعة (PCAP)
توفر تقنية اللمس الكاسيتيفية المتوقعة (PCAP) استجابة سريعة وحساسة وموثوقية من الدرجة المهنية.
تم تصميم الشاشة الملموسة الكاسيتيفية الموقعة للتكنولوجيا للتطبيقات الصناعية والطبية والسيارات الصارمة. يمكننا أيضًا الجمع بين شاشات اللمس PCAP مع شاشات الكريستال السائل (LCDs) ،وهو حل متكامل مضمن يساعد على تبسيط سلسلة التوريد والتجميع.
لماذا تختارنا
1نحن نقدم حلول مخصصة لشاشة LCD
هل لدى منتجك متطلبات تطبيق خاصة، أو مواصفات كهربائية، أو مواصفات بصرية، أو ميزات لمسة، أو أبعاد ميكانيكية تتطلب شاشات عرض مخصصة؟SAEF يمكن أن تلبي متطلبات LCD المخصصة الخاصة بك.
2الحلول الكاملة لشاشة اللمس والعرض
هل أنت قلق حول تجميع الشاشة اللمسية وشاشة العرض؟يمكن لـ SAEF توفير شاشة لمسة مخصصة ومعيارية بما في ذلك حلول متعددة اللمس المقاومة والمكثفة بما في ذلك خدمة الربط الجوي والبصري.
3الالتزام بالجودة الموثوقة
مؤهلة من قبل ISO9001: 2015 و ISO14000 ، تلبية RoHS ، REACH وغيرها من القواعد البيئية في الأسواق العالمية. نحن نضمن الجودة من خلال تصنيع IQC ،PQC وإدارة OQC ،اختبار الموثوقية والشيخوخة.
4إمدادات طويلة الأجل
في الظروف العادية، يمكن توفير المنتجات التي نوصي بها لأكثر من 5 سنوات.سنقوم بعمل خطط بديلة مسبقاً لضمان احتياجاتك الطويلة الأجل.
كلمة رئيسية للبحث: tft 1.8 "، 1.8 tft lcd، 1.8 " tft lcd، 1.8 بوصة tft lcd، tft lcd 1.8,1.8 tft display، 1.8 " tft display، 1.8 بوصة tft display، tft display 1.8 بوصة، tft display 1.8"، 1.8 بوصة tft lcd display، 1.8" tft screen، 1.8 بوصة tft screen، 1.8 بوصة tft screen، 1.8 بوصة tft screen، 1.8 بوصة tft screen، 1.8 بوصة tft screen، 1.8 بوصة tft screen، 1.شاشة LCD 8 بوصة
