7.02 بوصة TFT شاشة LCD HX8279 1200*1920 نقاط 40 دبوس واجهة MIPI

المنتجات

7.02 بوصة TFT شاشة LCD HX8279 1200*1920 نقاط 40 دبوس واجهة MIPI

الـ MOQ:	negotiate
السعر:	negotiate
التعبئة القياسية:	cardboard
فترة التسليم:	16
طريقة الدفع او السداد:	L/C TT D/P
القدرة على التوريد:	10000pcs

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin

Guangdong,China

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE ROHS FCC

Model Number

TXW702002B0

المنطقة النشطة:

94.5(أفقي) * 151.2(رأسي)

الخلفية الحالية:

180-300mA

حجم المخطط الميكانيكي (العرض * الارتفاع * الارتفاع):

105.18×163.34×3.65

الحجم:

إحصاء القلم:

40 دبوس

درجة حرارة التخزين:

-30+80

درجة حرارة التشغيل:

-20+70

إبراز:

لوحة شاشة التحكم عن بعد للطائرة بدون طيار لوحة شاشة 7 بوصات

7-inch Display Panel

وصف المنتج

7.02" TFT1200*1920النقاط مع إدخال منتج RTP

TXW702002B0 هو شاشة TFT LCD ملونة ذات نسبة شكل 7.02 بوصة 16:10 مع دقة تصل إلى 1200 * 1920 و IPS full view عالية الوضوح عالية تأثير العرض.هذا العرض TFT يدعم واجهة MIPIبمساعدة أسطح العرض المضادة للوهج ، لا تعكس الشاشة الضوء وتحافظ على جودة صورة أفضل.

نسبة التباين لهذه الوحدة هي 500: 1 (القيمة النموذجية) ، والإضاءة هي 1500-2000 نيت (القيمة النموذجية). نطاق فولتاج إمدادات الطاقة من LCM هو 21.5-25.6V ،وتعمل الوحدة في نطاق درجة الحرارة من -20 إلى +70 °Cمع درجة حرارة تخزين تتراوح بين -30 إلى +80 درجة مئوية.

يستخدم هذا المنتج على نطاق واسع في مجالات مثل شاشة شاشة التحكم عن بعد للطائرات بدون طيار، ومعدات التصوير الفوتوغرافي، ومعدات العرض العسكرية، والأمن الصناعي، والمعدات الطبية، وأجهزة PDA المحمولة، الخ.

الخصائص

اسم المنتج	7.02 بوصة شاشة TFT LCD
رقم الطراز:	TXW702002B0
الحجم:	7.0 بوصة
عدد البكسلات:	1200*3RGB ((H) X1920 ((V)
درجات اللومين:	1500-2000cd/m2
درجة حرارة العمل:	-20°C إلى +70°C
درجة حرارة التخزين:	-30°C إلى +80°C
حجم الخط الميكانيكي (WHT):	105.18×163.34×3.65 ملم
واجهة LCM:	واجهة MIPI
تيار الضوء الخلفي:	180-300mA
تعديل تعديل القيادة	40 دبوس

7.02" TFT1200*1920النقاط مع RTP رسم المنتج

7.02 بوصة TFT شاشة LCD HX8279 1200*1920 نقاط 40 دبوس واجهة MIPI 0

7.02 بوصة TFT شاشة LCD HX8279 1200*1920 نقاط 40 دبوس واجهة MIPI 1

وصف وظيفة الوحدة

رقم البين	الرمز	وظيفية
1	NC	لا يوجد اتصال
2	IOVCC 1.8 فولت	إمدادات الطاقة للدخول والخروج
3	IOVCC 1.8 فولت	إمدادات الطاقة للدخول والخروج
4	الـ GND	أرضية الطاقة
5	الـ RST	أعد تعيين دبوس إدخال الإشارة
6	NC	لا يوجد اتصال
7	الـ GND	أرضية الطاقة
8	(مبي)0ن	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
9	(مبي)0(ب)	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
10	الـ GND	أرضية الطاقة
11	(مبي)1ن	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
12	(مبي)1(ب)	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
13	الـ GND	أرضية الطاقة
14	CLKN	إدخال إشارة التفاضل في ساعة واجهة عالية السرعة/المخرجاتالمسامير
15	CLKP	إدخال إشارة التفاضل في ساعة واجهة عالية السرعة/المخرجاتالمسامير
16	الـ GND	أرضية الطاقة
17	MIPI_2N	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
18	MIPI_2P	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
19	الـ GND	أرضية الطاقة
20	MIPI_3N	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
21	MIPI_3P	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
22	الـ GND	أرضية الطاقة
23	NC	لا يوجد اتصال
24	NC	لا يوجد اتصال
25	الـ GND	أرضية الطاقة
26	NC/TE	لا يوجد اتصال
27	PWMO	PWM (تعديل عرض النبض) إشارة القيادة LED.
28	NC/BIST	لا يوجد اتصال
29	NC	لا يوجد اتصال
30	الـ GND	أرضية الطاقة
31	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
32	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.

33	NC	لا يوجد اتصال
34	VSN	الجهد الدخالي الخارجي ((-4.5V ~ -6V)
35	VSN	الجهد الدخالي الخارجي ((-4.5V ~ -6V)
36	NC	لا يوجد اتصال
37	الـ VSP	الجهد الدخالي الخارجي ((4.5V ~ 6V)
38	الـ VSP	الجهد الدخالي الخارجي ((4.5V ~ 6V)
39	LEDA	إمدادات الطاقة للضوء الخلفي
40	LEDA	إمدادات الطاقة للضوء الخلفي

أالبوليوتمالحد الأدنىRالتأثير

السمات	الرمز	دقيقة.	(ماكس)	الوحدة
درجة حرارة تشغيل LCM	T_{الـ OPR}	-20	+70	°C
درجة حرارة تخزين LCM	T_STG	-30	+80	°C
الرطوبة	RH	...	90	%

TFT العاصمةجالخصائص

السمات	الرمز	دقيقة.	-أجل.	(ماكس)	الوحدة
فولتاج التغذية لـ I/O	VDDIO	1.7	1.8	2.0	V
فولتاج التغذية لـ VSP	الـ VSP	4.5	5.5	6	V
فولتاج التوريد لـ VSN	VSN	-6	-خمسة5	-أربعة5	V

خصائص وحدة الضوء الخلفي

نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 48 LED أبيض.

يظهر في الجداول التالية.

السمات	الرمز	دقيقة.	النوع	(ماكس)	الوحدة	الملاحظات
الجهد الأمامي	V_F	21.6	...	25.6	V	...
التيار الأمامي	أنا_F	180	240	300	mA	...
الضوء ((مع شاشة LCD)	(إلف)	1000	1300	1500	cd/m²	...
مدة حياة المصابيح	لا	...	20,000	...	ساعة	الملاحظة 1

ملاحظة:

ويتم تعريف عمر LED كخفض في سطوع الوحدة إلى 50% من سطوعها الأصلي عند I_(ل)=40mA/LED. يمكن أن يقلل من وقت حياة LED إذا تم تشغيل I_(ل)أكبر من 45mA/LED.

المواصفات البصرية

7.02 بوصة TFT شاشة LCD HX8279 1200*1920 نقاط 40 دبوس واجهة MIPI 2

Rموضوع اختبار قابلية الوصول

لا، لا، لا	مادة الاختبار	حالة الاختبار	الملاحظات
1	تخزين عالي الحرارة	+80°C / 96H	1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
2	تخزين منخفض الحرارة	-30 درجة مئوية / 96 ساعة
3	(هاي تيمب)	+70°C / 96H
4	معدل الحرارة المنخفض	-20 درجة مئوية / 96 ساعة
5	تخزين درجات الحرارة العالية / الرطوبة	60 درجة مئوية × 90%RH / 96H
6	الصدمة الحرارية والبرودة	الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 70 درجة مئوية (30 دقيقة) ، 10 دورات

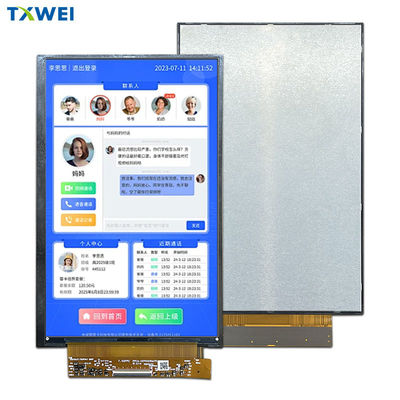

7.02" TFT 800x480 نقطة مع RTP صورة المنتج
