| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
7 بوصات800*1280LVDS TFT LCD مع CTP ، PCAP الشاشة اللمسية 7 بوصة IPS مقدمة المنتج
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 7 ′′ بوصة TFT
2القرار:800*1280
3زاوية الرؤية: حرة
4-بعد المخطط:104.5 ((W) *171.5 ((H) *4.43 ((T)ملم
5نوع واجهة LCM: LVDS
6نوع واجهة CTP: I2C
7درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
8لوحة لمسة: شاشة لمسة سعة ((CTP))
| الكلمات الرئيسية: | 7 بوصة TFT | شاشة لمسة: | CTP ((شاشة لمسة سعة) |
|---|---|---|---|
| القرار: | 1024×600 نقطة | مقاس الزجاج الغطاء: | يمكن تخصيصها |
| واجهة LCM: | أجهزة التشغيل القصوى | ضوء السطح: | 350-500 Cd/m2 |
| مدة حياة LED: | 30000 ساعة | الدبابيس: | 40 دبوس |
| اتجاه المشاهدة: | كل زاوية الرؤية ((85/85/85/85) | واجهة CTP: | I2C |
| درجة الحرارة العملية: | 20°C إلى +70°C | الامتثال: | متوافقة مع CE&FCC و RoHS |
7 بوصات800*1280LVDS TFT LCD مع CTP ، PCAP الشاشة اللمسية 7 بوصة IPS رسم المنتج
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +70 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +80 | °C |
| درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH) | Tالـ OPR | -20 | +70 | °C |
| TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| الرطوبة | RH | ... | 90 | % |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 20 LED أبيض. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 14 | ... | 16 | V | ... |
| التيار الأمامي | أناF | ... | 80 | ... | mA | ... |
| الضوء ((مع شاشة LCD + CTP) | (إلف) | ... | 450 | ... | cd/m2 | ... |
| مدة حياة المصابيح | لا | ... | 30,000 | ... | ساعة | الملاحظة 1 |
ملاحظة:
وصف وظيفة الوحدة
| رقم البين | الرمز | الـ LCMوظيفية |
| 1 |
مصباح LED+ |
إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
| 2 |
مصباح LED+ |
إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
| 3 | NC | لا يوجد اتصال |
| 4 | NC | لا يوجد اتصال |
| 5 |
مصباح LED- |
إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 6 |
LEد- |
إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 7 | NC | لا يوجد اتصال |
| 8 | الـ GND | أرضية الطاقة |
| 9 | VGL ((NC) | لا يوجد اتصال |
| 10 | NC | لا يوجد اتصال |
| 11 | NC | لا يوجد اتصال |
| 12 | VGH ((NC) | لا يوجد اتصال |
| 13 | الـ GND | أرضية الطاقة |
| 14 | AVDD ((NC) | لا يوجد اتصال |
| 15 | الـ GND | أرضية الطاقة |
| 16 | SELB ((NC) | لا يوجد اتصال |
| 17 | الـ GND | أرضية الطاقة |
| 18 | LVDS_D3P | بيانات التفاضل الإيجابية في نظام LVDS3المدخلات |
| 19 | LVDS_D3N | البيانات التفاضلية السلبية لـ LVDS3المدخلات |
| 20 | الـ GND |
أرضية الطاقة |
| 21 | LVDS_D2P | بيانات التفاضل الإيجابية في نظام LVDS2المدخلات |
| 22 | LVDS_D2N | البيانات التفاضلية السلبية لـ LVDS2المدخلات |
| 23 | الـ GND | أرضية الطاقة |
| 24 | LVDS_D1P | بيانات التفاضل الإيجابية في نظام LVDS1المدخلات |
| 25 | LVDS_D1N | البيانات التفاضلية السلبية لـ LVDS1المدخلات |
| 26 | الـ GND | أرضية الطاقة |
| 27 | LVDS_D0P | البيانات الإيجابية المتفاوتة لـ LVDS0 |
| 28 | LVDS_D0N | البيانات التفاضلية السلبية لـ LVDS0 المدخلات |
| 29 | الـ GND | أرضية الطاقة |
| 30 | LVDS_CLKP | مدخلات ساعة LVDS الإيجابية |
| 31 | LVDS_CLKN | المدخلات السلبية لساعة التفاضل في LVDS |
| 32 | الـ GND | أرضية الطاقة |
| 33 | STBYB | وضع الاستعداد، عادةً ما تكون عالية. |
| 34 | LR ((NC) | لا يوجد اتصال |
| 35 | UPDN ((NC) | لا يوجد اتصال |
| 36 | إعادة ضبط3.3V | أعد تعيين دبوس إدخال الإشارة |
| 37 | NC | لا يوجد اتصال |
| 38 | VDD3.3V | إمدادات الطاقة للكاميرا |
| 39 | VDD3.3V | إمدادات الطاقة للكاميرا |
| 40 | VCOM ((NC)) | لا يوجد اتصال |
CTPرقم PINالوصف:
| رقم البين | الرمز | جTPوظيفية |
| 1 | CTP_RST | إعادة تعيين لوحة اللمس3.3 فولت |
| 2 | CTP_VCC | لوحة اللمس Pأوفيرالعرض3.3 فولت |
| 3 | الـ GND | (ب)أرضية |
| 4 | CTP_INT | إشارة انقطاع3.3 فولت |
| 5 | CTP_SDA | بيانات I2C لوحة اللمس3.3 فولت |
| 6 | CTP_SCL | ساعة I2C على لوحة اللمس3.3 فولت |
Rموضوع اختبار قابلية الوصول
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +80°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +70°C / 96H | |
| 4 | معدل الحرارة المنخفض | -20 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 60 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 70 درجة مئوية (30 دقيقة) ، 10 دورات |

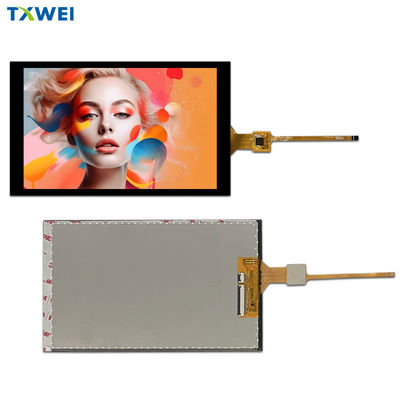

7 بوصات800*1280LVDS TFT LCD مع CTP ، PCAP الشاشة اللمسية 7 بوصة IPS صورة المنتج
ما هو LVDS
LVDS (الإشارة التفاضلية منخفضة الجهد): هي واجهة تكنولوجيا إشارة التفاضلية منخفضة الجهد. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
في السنوات الأخيرة ، مع التطور السريع لصناعة الإلكترونيات ، حققت معدات العرض الذكية أيضًا إنجازات رائعة ، وقد فضل المستهلكون العرض عالي الوضوح.في الوقت الحالي، وتشمل واجهات بروتوكول العرض عالية الوضوح RGB ، LVDS ، MIPI ، eDP ، HDMI ، miniLVDS ، V-by-One ، الخ
الكلمة الرئيسية للبحث: tft 7 "، 7 " tft lcd، 7 " tft lcd، LVDS 7 بوصة tft lcd، tft lcd 7، 7 tft شاشة LVDS، 7 " tft شاشة، 7 بوصة tft شاشة، tft شاشة 7 بوصة LVDS،7 بوصة لمس TFT، 7 " tft touch lcd display، TFT 7 " مع CTP، 7 " CTP touch TFT، 7 " TFT CTP touch lcd.
