| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 7 ′′ TFT
2دقة: 1024×600
3زاوية الرؤية: حرة
4-حجم المخطط: 164.9*100*5.08ملم
5نوع واجهة LCM: واجهة LVDS
6نوع واجهة CTP: I2C
7درجة الحرارة: أعلى -30°C إلى +80°C؛ Tst -30°C إلى +80°C

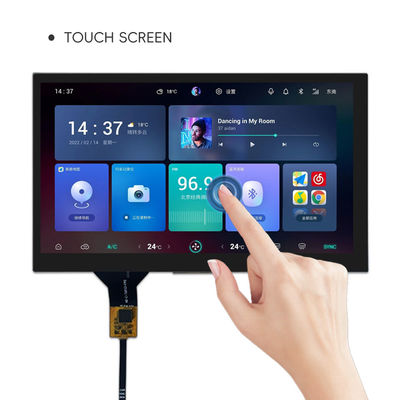

8لوحة لمسة: شاشة لمسة سعة ((CTP))
| الكلمات الرئيسية: | 7 بوصة TFT | شاشة لمسة: | CTP ((شاشة لمسة سعة) |
|---|---|---|---|
| القرار: | 1024×600 نقطة | مقاس الزجاج الغطاء: | يمكن تخصيصها |
| واجهة LCM: |
واجهة بت LVDS |
ضوء السطح: | 450-1300 Cd/m2 |
| مدة حياة LED: | 30000 ساعة | الدبابيس: | 20 دبوس |
| اتجاه المشاهدة: | كل زاوية الرؤية ((80/80/80/80) | واجهة CTP: | I2C |
| درجة الحرارة العملية: | 20°C إلى +70°C | الامتثال: | متوافقة مع CE & FCC & RoHS |
ضمان الجودة
1لكل قطعة لدينا 3 اختبارات 100% لضمان جودة جيدة
2مدير مراقبة الجودة يعمل في صناعة شاشة LCD منذ أكثر من 12 عاماً. ويعمل أساسيات التصنيع وموظفو مراقبة الجودة في صناعة شاشة LCD منذ أكثر من 7-8 سنوات.فريقنا جميعهم محترفين جدا وذوي خبرة في الجودة الملفات LCD لضمان للعملاء.
TFT LCD Module 7 " بوصة 1024x600 واجهة MIPI IPS مع CTP رسم المنتج
معلى متن الطائرة الوصف
| رقم البين | الرمز | معلى متن الطائرة الوصف |
| 1 | LCD-VDD 3.3 فولت | إمدادات الطاقة للكاميرا |
| 2 | NC | NC |
| 3 | NC | NC |
| 4 | الـ GND | أرضاً |
| 5 | الـ GND | أرضاً |
| 6 | الـ GND | أرضاً |
| 7 | RXIN0- | البيانات التفاضلية السلبية لـ LVDS0 المدخلات |
| 8 | RXIN0+ | البيانات الإيجابية المتفاوتة لـ LVDS0 |
| 9 | RXIN1- | البيانات التفاضلية السلبية لـ LVDS1 |
| 10 | RXIN1+ | البيانات الإيجابية المتفاوتة لـ LVDS1 |
| 11 | RXIN2- | البيانات التفاضلية السلبية لـ LVDS2 |
| 12 | RXIN2+ | إدخالات إيجابية لـ LVDS |
| 13 | الـ GND | أرضاً |
| 14 | الـ GND | أرضاً |
| 15 | (آر إكس سي إل كين) | المدخلات السلبية لساعة التفاضل في LVDS |
| 16 | RXCLKIN+ | مدخلات ساعة LVDS الإيجابية |
| 17 | RXIN3- | البيانات التفاضلية السلبية لـ LVDS |
| 18 | RXIN3+ | البيانات الإيجابية للتفاضل في LVDS3 |
| 19 | NC | NC |
| 20 | NC | NC |
ب.لرقم PINالوصف
| رقم البين | الرمز | ب.ل وظيفية |
| 1 | VLED 12 فولت | مصدر الطاقة للضوء الخلفي |
| 2 | NC | NC |
| 3 | EN 3.3V | قم بتشغيل إشارة التحكم من محول LED |
| 4 | BL-PWM | BL-PWM (تعديل عرض النبض) إشارة القيادة LED. |
| 5 | NC | NC |
| 6 | الـ GND | أرضية الطاقة |
CTPرقم PINالوصف
| رقم البين | الرمز | جTPوظيفية |
| 1 | CTP_SCL3.3 فولت | ساعة I2C على لوحة اللمس |
| 2 | CTP_SDA3.3 فولت | بيانات I2C لوحة اللمس |
| 3 | CTP_INT3.3 فولت | مخرج انقطاع لوحة اللمس |
| 4 | الـ GND | (ب)أرضية |
| 5 | CTP_VDD 3.3 فولت | لوحة اللمس Pأوفيرالعرض2.8~3.3 فولت |
| 6 | CTP_RST3.3 فولت | إعادة تعيين لوحة اللمس |
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +70 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +80 | °C |
| درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH) | Tالـ OPR | -20 | +70 | °C |
| TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| الرطوبة | RH | ... | 90 | % |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 27 LED أبيض. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 25.2 | ... | 28.8 | V | ... |
| التيار الأمامي | أناF | ... | 60 | ... | mA | ... |
| الضوء ((مع شاشة LCD + CTP) | (إلف) | ... | 370 | ... | cd/m2 | ... |
| مدة حياة المصابيح | لا | ... | 30,000 | ... | ساعة | الملاحظة 1 |
ملاحظة:
ويتم تعريف عمر LED كخفض في سطوع الوحدة إلى 50% من سطوعها الأصلي عند I(ل)= 20mA/LED. يمكن أن يقلل وقت حياة LED إذا تم تشغيل I(ل)أكبر من 25mA/LED.
عنصر اختبار الموثوقية
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +80°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +70°C / 96H | |
| 4 | معدل الحرارة المنخفض | -20 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 60 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 70 درجة مئوية (30 دقيقة) ، 10 دورات |
المصنع والمرافق
كلمة رئيسية للبحث: tft 7 "، 7 tft lcd، 7" tft lcd، 7 بوصة tft lcd، tft lcd، 7، 7 tft شاشة، 7" tft شاشة، 7 بوصة tft شاشة، tft شاشة 7 بوصة، tft شاشة 7 بوصة، tft شاشة 7، 7 بوصة tft شاشة،7 بوصة لمس TFT، 7 " tft touch lcd display، TFT 7 " مع CTP، 7 " CTP touch TFT، 7 " TFT CTP touch lcd.
