| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
شاشة TFT من الدرجة الصناعية TXW700102S0 هي شاشة IPS full view TFT LCD بقدرة عرض 7 بوصات بدقة 720 * 1280 بكسل. بدون لمسة ، شاشة لمسة قابلة للتخصيص وأحجام الزجاج الغطاء.الأبعاد الخارجية للوحدة LCD هي 91.44 (W) x 165.91 (H) x 2.35 ملم ، وحجم AA هو 86.94 (H) x 154.56 (V) ملم. واجهة LCM هي واجهة MIPI مع 40 دبوسًا.
ضوء سطح شاشة LCD TXW700102S0 هو 370cd / m 2 (نيتس). يرجى الاتصال بفريق المبيعات لدينا لمزيد من التفاصيل. يتم استخدام وحدة شاشة TFT LCD ذات 7 بوصات على نطاق واسع في أجهزة الكمبيوتر الشخصية المحمولة ،شاشات إضاءة تعليمية، المدفوعات المتنقلة، ومراقبة الوصول للأمن الصناعي، والأجهزة، والمعدات الطبية، والمنازل الذكية، وإنترنت الأشياء، والأجهزة المنزلية، ومجالات أخرى.
| الكلمات الرئيسية: | 7 بوصة شاشة TFT الصناعية |
| القرار: |
720*1280النقاط |
| واجهة TFT LCD: | MIPI |
| شاشة لمسة: | بدون(قابلة للتخصيص) |
| الدبابيس: | 40 |
| ضوء السطح: | 370 Cd/m2 |
|
مركز التحكم في سائق LCM: |
ILI9881C |
| مقاس المخطط: |
91.44 ((W) x165.91 ((H) x 2.35-أجل |
| المنطقة النشطة: |
86.94 ((H) × 154.56 ((V)-أجل |
| اتجاه المشاهدة: | IPS كل زاوية الرؤية ((80/80/80/80) |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| مدة حياة LED: | 30000 ساعة |
| الشهادة: | ISO9001:2015 / ISO1400:2015 |
| الامتثال: | متوافقة مع CE و FCC و RoHS |
شاشة TFT ذات الدرجة الصناعية 7 بوصة720*1280نقاط RGB واجهة مع رسم المنتج
وصف وظيفة الوحدة
| رقم العلامة | الرمز | الـ LCMوظيفية |
| 1-2 | VDD | إمدادات الطاقة للكاميرا |
| 3-4 | VDDIO | إمدادات الطاقة لدوائر الإدخال والإخراج |
| 5 | الـ RST | إعادة تعيين دبوس إدخال الإشارة |
| 6 | الـ TE | نبض رأس الإطار لتأثير تمزيق |
| 7 | الـ GND | أرضية الطاقة |
| 8 | MIPI_D0N | إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة |
| 9 | MIPI_D0P | إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة |
| 10 | الـ GND | أرضية الطاقة |
| 11 | MIPI_D1N | إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة |
| 12 | MIPI_D1P | إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة |
| 13 | الـ GND | أرضية الطاقة |
| 14 | MIPI_CLKN | أزرار مدخلات إشارة التفاضل / أزرار الخروج من ساعة واجهة عالية السرعة |
| 15 | MIPI_CLKP | أزرار مدخلات إشارة التفاضل / أزرار الخروج من ساعة واجهة عالية السرعة |
| 16 | الـ GND | أرضية الطاقة |
| 17 | MIPI_D2N | إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة |
| 18 | MIPI_D2P | إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة |
| 19 | الـ GND | أرضية الطاقة |
| 20 | MIPI_D3N | إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة |
| 21 | MIPI_D3P | إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة |
| 22 | الـ GND | أرضية الطاقة |
| 23-24 | NC | NC |
| 25 | الـ GND | أرضية الطاقة |
| 26-29 | NC | NC |
| 30 | الـ GND | أرضية الطاقة |
| 31-32 | LEDK | إمدادات الطاقة لمحطة مدخل الكاثود الضوء الخلفي |
| 33-38 | NC | NC |
| 39-40 | LEDA | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |

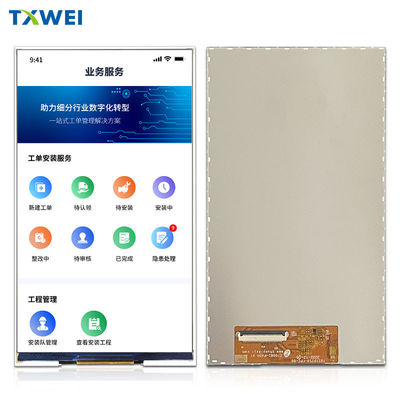

شاشة TFT ذات الدرجة الصناعية 7 بوصة720*1280 واجهة MIPI مع صورة المنتج
(تيان شيانواي)هي شركة عالمية رائدة في تصنيع شاشات TFT LCD مقرها الصين.(تيان شيانواي)يقدم مجموعة واسعة من منتجات وحدات العرض TFT الصغيرة والمتوسطة الحجم بأحجام تتراوح بين 0.96 "،1.28، 1772" 2.4" 2.8" 3.2" 3.5" 4.3" 5" 5.6" 5.7" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14" 15" 15.6" 17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25"27" و 28" TFT (حجم قطري للمنطقة النشطة) وهلم جراهناك أكثر من 300 نموذج قياسي لـ TFT المدرجة على هذا الموقع الإلكتروني ؛ علاوة على ذلك ، فإن كل عنصر تقريبًا مقبول للاستقبال من العناصر القياسية لتلبية متطلبات العملاء.
(تيان شيانواي)تُعتبر شاشات TFT مؤهلة بموجب المعايير الصناعية بما في ذلك وحدات TFT-LCD القياسية ، IPS TFT ، TFT LCD عالية الوضوح (شاشة TFT قابلة للقراءة تحت أشعة الشمس) ، لوحات TFT مع لوحات التحكم ، نوع الشريط TFT ،شاشة LCD TFT ذات درجة حرارة واسعةتشمل هذه العروض أوضاع المناظر الطبيعية أو الصورة.(تيان شيانواي)تتوفر شاشات TFT LCD في دقة مختلفة بالإضافة إلى شاشة لمسة اختيارية في تقنية المقاومة والمكثفات المتوقعة (شاشة لمسة PCAP).العديد من وحدات عرض TFT لدينا لديها أكثر من واجهة واحدة متاحة بما في ذلك MCU، RGB، TTL، LVDS و MIPI DSI.(تيان شيانواي)وحدات TFT مثالية لعدد من التطبيقات بما في ذلك التحكم الصناعي، آلة القهوة، المعدات الطبية، نظام نقطة البيع، الأتمتة، الملاح GPS، البضائع البيضاء، التحكم في الطاقة، الاتصالات،المعدات الطبية وغيرها.
كلمة رئيسية للبحث: tft 7 "، 7 tft lcd، 7" tft lcd، 7 بوصة tft lcd، tft lcd، 7، 7 tft شاشة، 7" tft شاشة، 7 بوصة tft شاشة، tft شاشة 7 بوصة، tft شاشة 7 بوصة، tft شاشة 7، 7 بوصة tft شاشة،7 بوصة لمس TFT، 7 بوصة tft لقطة لمسة شاشة LCD، TFT 7 بوصة مع CTP، 7 بوصة CTP لمسة TFT، 7 بوصة TFT CTP لمسة شاشة LCD 7 بوصة RGB
