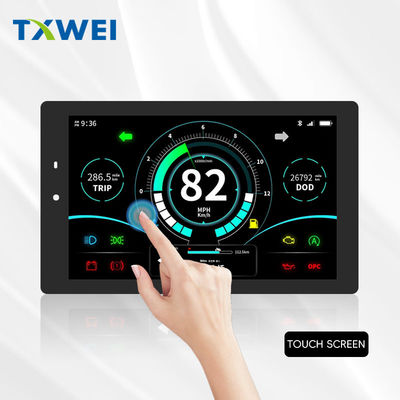

7 بوصة 600X1024 دقة 800cd / م2 لوحة أدوات المركبات الكهربائية TFT شاشة LCD واجهة MIPI

المنتجات

7 بوصة 600X1024 دقة 800cd / م2 لوحة أدوات المركبات الكهربائية TFT شاشة LCD واجهة MIPI

الـ MOQ:	negotiate
السعر:	negotiate
التعبئة القياسية:	cardboard
فترة التسليم:	16
طريقة الدفع او السداد:	L/C TT D/P
القدرة على التوريد:	10000pcs

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin

Guangdong,China

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE ROHS FCC

Model Number

TXW700088K0-CTP

حجم المخطط الميكانيكي (العرض * الارتفاع * الارتفاع):

104.36*178.67*5.28

عدد البكسل:

600*3RGB(ارتفاع)X1024(رأسي)

إحصاء القلم:

40 دبوس

الحجم:

برنامج تشغيل LCM IC:

JD9365DA

درجات لومينز:

800 شمعة / متر مربع

واجهة Lcm:

واجهة MIPI

مسافة البكسل (العرض*الارتفاع):

0.11775(أفقي) *0.11775(رأسي)

إبراز:

800cd/m2 لوحة أجهزة المركبات الكهربائية,شاشة LCD TFT 7 بوصات,600×1024 7 بوصة وحدة LCD

7-inch TFT LCD display

600X1024 7 Inch LCD Module

وصف المنتج

شاشة LCD IPS TFT 7 بوصة JD9365DA سائق واجهة MIPI مقدمة المنتج

TXW700088K0-CTPشاشة TFT LCD هي وضع لقطة 7 بوصات مع وحدة TFT LCD بشاشة لمسة سعة (CTP) ، تعرض دقة QVGA600*1024البكسلات، هذه الوحدة TFT LCD مبنية في معJD9365DAIC. انها تدعم واجهة MIPI.18 فولتهذه الوحدة لديها لوحة سطحية مضادة للوهج وكل زوايا المشاهدة مرئية

TXW700088K0-CTPيستخدم منتج العرض إضاءة خلفية عالية الوضوح ، مع مستقطب عالية الوضوح ، ويمكن أن يصل سطر الوضوح إلى 800 نايت ، و سطح CTP مضاد للوهج ،بحيث يمكن قراءة هذا المنتج في ضوء الشمسيمكن استخدام وحدة LCD هذه في الأنظمة المضمنة والأجهزة الصناعية والأمن والأجهزة المحمولة التي تتطلب عرضًا بجودة عالية وصورة ملونة.

الخصائص:

المنتج:	7 بوصة شاشة TFT LCD
القرار:	600*1024
اتجاه المشاهدة:	IPS جميع زوايا الرؤية
رقم الدبوس:	40 دبوس
ضوء السطح:	800 Cd/m2
مدة حياة LED:	20000 ساعة
شاشة لمسة:	لوحة لمسة سعة
مقاس الزجاج الغطاء:	قابلة للتخصيص
واجهة:	MIPI
حجم الخط الميكانيكي:	104.36 × 178.67 × 528
مركز التحكم بالشاحنة:	JD9365DA
الامتثال:	متوافقة مع CE و FCC و RoHS

7 بوصة شاشة LCD IPS TFTJD9365DAمحركات الأقراصالمنتجالرسم

أالبوليوتمالحد الأدنىRالتأثير

السمات	الرمز	دقيقة.	(ماكس)	الوحدة
درجة حرارة تشغيل LCM	T_{الـ OPR}	-20	+70	°C
درجة حرارة تخزين LCM	T_STG	-30	+80	°C
درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH)	T_{الـ OPR}	-20	+70	°C
TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH)	T_STG	-30	+80	°C
الرطوبة	RH	...	90	%

خصائص وحدة الضوء الخلفي

نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 18 مصباح LED أبيض. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.

السمات	الرمز	دقيقة.	النوع	(ماكس)	الوحدة	الملاحظات
الجهد الأمامي	V_F	16.8	...	19.2	V	...
التيار الأمامي	أنا_F	...	120	...	mA	...
الضوء ((مع شاشة LCD + CTP)	(إلف)	...	800	...	cd/m²	...
مدة حياة المصابيح	لا	...	20,000	...	ساعة	الملاحظة 1

ملاحظة:

ويتم تعريف عمر LED كخفض في سطوع الوحدة إلى 50% من سطوعها الأصلي عند I_(ل)= 20mA/LED. يمكن أن يقلل وقت حياة LED إذا تم تشغيل I_(ل)أكبر من 25mA/LED.

وصف وظيفة الوحدة

رقم البين	الرمز	LCM وظيفية
1	الـ GND	أرضية الطاقة
2	MIPI_D0+	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
3	MIPI_D0-	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
4	الـ GND	أرضية الطاقة
5	MIPI_D1+	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
6	MIPI_D1-	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
7	الـ GND	أرضية الطاقة
8	MIPI_CLK+	إدخال / إخراج إشارات التفاضل من ساعة واجهة عالية السرعة
9	MIPI_CLK-	إدخال / إخراج إشارات التفاضل من ساعة واجهة عالية السرعة
10	الـ GND	أرضية الطاقة
11	MIPI_D2+	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
12	MIPI_D2-	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
13	الـ GND	أرضية الطاقة
14	MIPI_D3+	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
15	MIPI_D3-	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
16~17	الـ GND	أرضية الطاقة
18~19	VCC 1.8 فولت	إمدادات الطاقة لدوائر الإدخال والإخراج
20~23	NC	NC
24	إعادة تعيين	إعادة تعيين الدبوس. تعيين أي من الدبوس منخفضة يبدأ LSI
25~26	NC	NC
27	الـ GND	أرضية الطاقة
28 ~ 29	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
30	الـ GND	أرضية الطاقة
31	NC	NC
32~33	الـ GND	أرضية الطاقة
34	NC	NC
35~36	LEDA	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية
37	الـ GND	أرضية الطاقة
38~39	VDD 3.3 فولت	إمدادات الطاقة للدائرة DC/DC
40	NC	NC

CTPرقم PINالوصف:

رقم البين	الرمز	جTPوظيفية
1	CTP_VCC2.8V	لوحة اللمس Pأوفيرالعرض2.8~3.3 فولت
2	CTP_INT1.8V	مخرج انقطاع لوحة اللمس
3	CTP_RST1.8V	إعادة تعيين لوحة اللمس
4	CTP_SCL1.8V	ساعة I2C على لوحة اللمس
5	CTP_SDA1.8V	بيانات I2C لوحة اللمس
6	الـ GND	(ب)أرضية

Rموضوع اختبار قابلية الوصول

لا، لا، لا	مادة الاختبار	حالة الاختبار	الملاحظات
1	تخزين عالي الحرارة	+80°C / 96H	1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
2	تخزين منخفض الحرارة	-30 درجة مئوية / 96 ساعة
3	(هاي تيمب)	+70°C / 96H
4	معدل الحرارة المنخفض	-20 درجة مئوية / 96 ساعة
5	تخزين درجات الحرارة العالية / الرطوبة	50 درجة مئوية × 90%RH / 96H
6	الصدمة الحرارية والبرودة	الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 10 دورات

صور المنتج

منتج وحدات شاشة LCD TFT - أكثر من 400 عنصر قياسي TFT على الخط

(تيان شيانواي)هي شركة رائدة عالمياً في تصنيع شاشات TFT LCD مقرها الصين. تقدم SAEF مجموعة واسعة من منتجات وحدات شاشة TFT صغيرة إلى متوسطة الحجم بأحجام تتراوح بين 0.96 "،1.28، 1772" 2.1" 2.2" 2.3" 2.4" 2.6" 2.8" 3" 3.1" 3.2" 3.4" 3.5" 3.6" 3.7" 4" 4.3" 4.6" 5" 5.5" 5.6" 5.7" 6.5" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14" 15" 15.6"17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25" 27" 28"و 32"TFT (حجم قطري للمنطقة النشطة) وهلم جرا. هناك أكثر من 200 نموذج قياسي TFT المدرجة على هذا الموقع الإلكتروني ؛ علاوة على ذلك ،تقريبا كل عنصر مقبول لاستقبالها من البنود القياسية لتلبية متطلبات العملاء.

كلمة رئيسية للبحث: tft 7"7شاشة LCD7"الاشعة المضغوطة7شاشة LCD بوصة، شاشة LCD7,7شاشة tft7العرض،7عرض tft بوصة، عرض tft7إنش، شاشة tft7"،7شاشة LCD tft بوصة،7الشاشة7شاشة tft بوصة، شاشة tft7إنش، شاشة TFT7"،7شاشة LCD tft بوصة
