تفاصيل المنتجات

المنزل > المنتجات >

شاشة LCD TFT بسعة 7 بوصات 800 * 1280 سطوع 350cd / m2 لوحة عرض مراقبة الوصول الأمنية

المنتجات

شاشة LCD TFT بسعة 7 بوصات 800 * 1280 سطوع 350cd / m2 لوحة عرض مراقبة الوصول الأمنية

الـ MOQ:	negotiate
السعر:	negotiate
التعبئة القياسية:	cardboard
فترة التسليم:	16
طريقة الدفع او السداد:	L/C TT D/P
القدرة على التوريد:	10000pcs

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin

Guangdong,China

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE ROHS FCC

Model Number

TXW700081S0-MT

حجم المخطط الميكانيكي (العرض * الارتفاع * الارتفاع):

104.5 ((W) *171.5 ((H) *4.43 ((T)

الحجم:

درجات لومينز:

350 شمعة / متر مربع

مسافة البكسل (العرض*الارتفاع):

0.11775(أفقي) *0.11775(رأسي)

واجهة Lcm:

واجهة MIPI

عدد البكسل:

800*3RGB ((H) X1280 ((V)

برنامج تشغيل LCM IC:

ILI9881C

إبراز:

800*1280 شاشة LCD TFT 7 بوصات,لوحة عرض LCD TFT 7 بوصات,لوحة عرض مراقبة الوصول الأمنية

7-inch TFT LCD display panel

Security Access Control Display Panel

وصف المنتج

وصف المنتج:

معالجة سطح الزجاج بشاشة اللمس Tianxianwei TXW700081S0-MT لديها العديد من الخيارات الوظيفية ، مثل مضاد للبكتيريا ، مضاد للماء ، مضاد لبصمات الأصابع ، مضاد للوهج ، ومضاد الانعكاس.يمكننا تخصيصها وفقا لمتطلبات العميل الخاصة. يمكن تخصيص حجم الزجاج الغطاء وفقا لتطبيق العميل. لتحقيق منع الغبار، وسوف نطبق 3M VHB على الخطوات على الجزء الخلفي من الزجاج،والتي يمكن أن تمنع تماما الغبار من دخول جهاز المستخدمفي تصميم هذا المنتج، قمنا أيضا بمعالجة مضادة للستاتيكية.خيار آخر للتطبيق هو أن المنتج يمكن أن يكون له تأثير اللمس المثالي سواء كان بيديه العارية أو يرتدي قفازات بلاستيكية.

تينشيانوي TXW700081S0-MT يستخدم حاليا من قبل العملاء مع سطوع 350 نيت.نحن ندعم الوضوح المخصصة والقرار لتلبية احتياجات المستخدمين في بيئات مختلفةتستخدم على نطاق واسع في مجالات مثل مراقبة الوصول الأمني، وتعليم الأطفال، والمدفوعات المحمولة، والتحكم الصناعي، والأجهزة، والمعدات الطبية، والمنازل الذكية، وإنترنت الأشياء،الأجهزة المنزلية، إلخ

تفاصيل سريعة عن المنتج

1حجم شاشة LCD: 7 ′′ بوصة TFT
2دقة: 800 * 1280
3زاوية الرؤية: حرة، جميع زوايا الرؤية
4. مقاس المخطط: 104.5 ((W) * 171.5 ((H) * 4.43 ((T) mm
5نوع واجهة LCM: MIPI

6نوع واجهة CTP: I2C
7درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
8لوحة لمسة: شاشة لمسة سعة ((CTP))

المواصفات

البند	المحتوى	الوحدة
نوع شاشة LCD	7.0 ‬ TFT-LCD، ناقل
مقياس المخطط	104.5 ((W) 171.5 ((H) 4.43 ((T)	ملم
المنطقة النشطة	94.2 ((H) * 150.72 ((V)	ملم
اتجاه الرؤية	جميع زوايا الرؤية	---
عرض اللون	16.7M
عدد النقاط	800*1280	النقاط
نطاق النقطة (H × V)	0.11775 ((H) *0.11775 ((V)	ملم
نوع (آسي)	COG + FPC + BL + CTP	---
الضوء الخلفي	الضوء الخلفي الأبيض	-
واجهة	واجهة MIPI
إحصاء العداد	31	الدبوس

رسم المنتج

وصف وظيفة الوحدة

رقم البين	الرمز	الـ LCMوظيفية
1-3	مصباح LEDأ AA0DDBDB15~DB0 DB15~DB0	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية
4	NC	NC
5-8	مصباح LEDك	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
9	الـ GND	(ب)أرضية
10	الـ GND	(ب)أرضية
11	MIPI_D2+	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
12	MIPI_D2-	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
13	الـ GND	(ب)أرضية
14	MIPI_D1+	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
15	MIPI_D1-	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
16	الـ GND	(ب)أرضية
17	MIPI_CLK+	القطبية الإيجابية لإشارة الساعة التفاضلية منخفضة الجهد
18	MIPI_CLK-	القطبية السلبية لإشارة الساعة التفاضلية منخفضة الجهد
19	الـ GND	أرضية الطاقة
20	MIPI_D0+	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
21	MIPI_D0-	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
22	الـ GND	(ب)أرضية
23	MIPI_D3+	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
24	MIPI_D3-	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
25	الـ GND	(ب)أرضية
26	الـ TE	يخدم TE (تأثير تمزيق) دبوس على واجهة MPU
27	إعادة تعيين	إعادة تعيين الدبوس. تعيين أي من الدبوس منخفضة يبدأ LSI
28	هوية	إقرأ رقم الهوية للدائرة التعرفية
29	VDDIO/1.8 فولت	إمدادات الطاقة لدوائر الإدخال والإخراج
30-31	VDD/3.3 فولت	إمدادات الطاقة للدائرة DC/DC

CTPرقم PINالوصف:

رقم البين	الرمز	جTPوظيفية
1	CTP_VDD3.3V	إمدادات الطاقة للدائرة DC/DC
2	CTP_SCL3.3V	ساعة I2C على لوحة اللمس
3	CTP_SDA3.3V	بيانات I2C لوحة اللمس
4	CTP_INT3.3V	مخرج انقطاع لوحة اللمس
5	CTP_RST3.3V	إعادة تعيين لوحة اللمس
6	الـ GND	(ب)أرضية

أالبوليوتمالحد الأدنىRالتأثير

السمات	الرمز	دقيقة.	(ماكس)	الوحدة
درجة حرارة تشغيل LCM	T_{الـ OPR}	-20	+70	°C
درجة حرارة تخزين LCM	T_STG	-30	+80	°C
درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH)	T_{الـ OPR}	-20	+70	°C
TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH)	T_STG	-30	+80	°C
الرطوبة	RH	...	90	%

Rموضوع اختبار قابلية الوصول

لا، لا، لا	مادة الاختبار	حالة الاختبار	الملاحظات
1	تخزين عالي الحرارة	+80°C / 96H	1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
2	تخزين منخفض الحرارة	-30 درجة مئوية / 96 ساعة
3	(هاي تيمب)	+70°C / 96H
4	معدل الحرارة المنخفض	-20 درجة مئوية / 96 ساعة
5	تخزين درجات الحرارة العالية / الرطوبة	50 درجة مئوية × 90%RH / 96H
6	الصدمة الحرارية والبرودة	الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 10 دورات

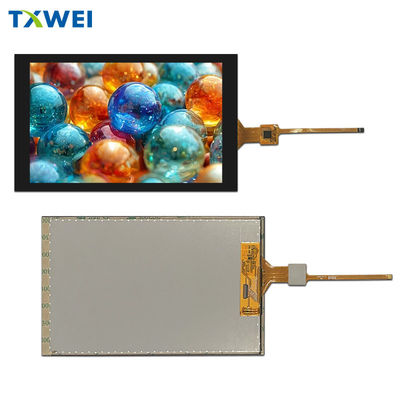

صورة المنتج

منشآت المصنع والشهادات

شاشة LCD TFT بسعة 7 بوصات 800 * 1280 سطوع 350cd / m2 لوحة عرض مراقبة الوصول الأمنية 4
