واجهة MIPI 7 بوصات TFT LCD HD 800 * 1280 وحدة عرض LCD عمودية

المنتجات

واجهة MIPI 7 بوصات TFT LCD HD 800 * 1280 وحدة عرض LCD عمودية

الـ MOQ:	negotiate
السعر:	negotiate
التعبئة القياسية:	cardboard
فترة التسليم:	16
طريقة الدفع او السداد:	L/C TT D/P
القدرة على التوريد:	10000pcs

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin

Guangdong,China

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE ROHS FCC

Model Number

TXW700081S0

حجم المخطط الميكانيكي (العرض * الارتفاع * الارتفاع):

99.65*160.85*2.4 ملم

الخلفية الحالية:

80 مللي أمبير

الحجم:

درجات لومينز:

400-550 شمعة/م²

برنامج تشغيل LCM IC:

ILI9881C

واجهة Lcm:

واجهة MIPI

درجة حرارة التشغيل:

-20+70

مسافة البكسل (العرض*الارتفاع):

0.11775(أفقي) *0.11775(رأسي)

إبراز:

واجهة MIPI شاشة العرض LCD TFT,لوحة عرض 800*1280 للدفع عبر الهاتف المحمول,لوحة عرض للدفع المحمول بـ 7 بوصات

800*1280 mobile payment display panel

7-inch mobile payment display panel

وصف المنتج

7.0" TFT 800x1280، TFT LCD 7.0 بوصة

وحدة TXW700081S0 TFT LCD هي شاشة ذات شكل 7 بوصات مقاسها قطري في وضع صورة HD 800x1280 IPS عرض مجاني بألوان كاملة. يمكنك اختيار ما إذا كنت ترغب في تجهيز شاشة تعمل باللمس.هذه الوحدة تدعم واجهة MIPIحجم الوحدة من طراز TXW700081S0 هو 99.65 (العرض) x 160.85 (الطول) x 2.4 (السمك) ملم، مع مساحة فعالة من 94.2 x 150.72 ملم.

يتم دمج جهاز تحكم TXW700081S0 و ILI9881C على الوحدة ، مع نطاق الجهد العامل من 15 فولت

ضوء السطح هو 400-550 cd / m 2 (Nits). إذا كنت ترغب في استخدامه كوضع منظر طبيعي أو ضبط الضوء ، يرجى الاتصال بنا للحصول على مزيد من الدعم الفني.وقد تم تطبيق هذا النموذج على نطاق واسع في مجالات مثل تعلّم الطلاب عرض الضوء، الدفع عبر الهاتف المحمول، مراقبة الوصول للأمن الصناعي، الأجهزة، المعدات الطبية، المنزل الذكي، إنترنت الأشياء، الأجهزة المنزلية، الخ.

المنتج:	7 بوصة TFT LCD لمسة	القرار:	800×1280 نقطة
مركز التحكم بالشاحنة:	ILI9881C أو ما يعادلها	شاشة لمسة:	بدون لمسة، PCAP اختياري
مقاس الزجاج الغطاء:	قابلة للتخصيص	اتجاه المشاهدة:	مجاناً ((80/80/80/80)
الخطوط العريضة:	99.65160.8524ملم	المنطقة النشطة:	94.2 ((H) * 150.72 ((V)nm
واجهة:	MIPI (يمكن تخصيصها)	الاتصال:	نوع رابط FPC
رقم الدبوس:	31 دبوس (يمكن تخصيصها)	ضوء السطح:	400-550Cd/m2 ((نيت)
تشغيل التيار الكهربائي	15 V ((قيمة النمط)	نوع الضوء الخلفي:	مصباح ليد أبيض
مدة حياة LED:	30000 ساعة	الامتثال:	متوافقة مع CE&FCC و RoHS

7.0" TFT 800x1280، TFT LCD 7.0 بوصة الرسم

واجهة MIPI 7 بوصات TFT LCD HD 800 * 1280 وحدة عرض LCD عمودية 0

واجهة MIPI 7 بوصات TFT LCD HD 800 * 1280 وحدة عرض LCD عمودية 1

وصف وظيفة الوحدة

رقم البين	الرمز	الـ LCMوظيفية
1	مصباح LEDأ	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية
2	مصباح LEDأ	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية
3	مصباح LEDأ	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية
4	NC	لا يوجد اتصال
5	مصباح LEDك	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
6	مصباح LEDك	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
7	مصباح LEDك	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
8	مصباح LEDك	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
9	الـ GND	(ب)أرضية
10	الـ GND	(ب)أرضية
11	MIPI_D2+	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
12	MIPI_D2-	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
13	الـ GND	(ب)أرضية
14	MIPI_D1+	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
15	MIPI_D1-	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
16	الـ GND	(ب)أرضية
17	MIPI_CLK+	إدخال إشارة التفاضل في ساعة واجهة عالية السرعة/المخرجاتالمسامير
18	MIPI_CLK-	إدخال إشارة التفاضل في ساعة واجهة عالية السرعة/المخرجاتالمسامير
19	الـ GND	(ب)أرضية
20	MIPI_D0+	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
21	MIPI_D0-	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
22	الـ GND	(ب)أرضية
23	MIPI_D3+	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
24	MIPI_D3-	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
25	الـ GND	(ب)أرضية
26	الـ TE	يخدم TE (تأثير تمزيق) دبوس على واجهة MPU
27	إعادة تعيين	إعادة تعيين الدبوس. تعيين أي من الدبوس منخفضة يبدأ LSI
28	هوية	لا يوجد اتصال
29	VDDIO/1.8 فولت	إمدادات الطاقة لدوائر الإدخال والإخراج
30	VDD/3.3 فولت	إمدادات الطاقة للدائرة DC/DC
31	VDD/3.3 فولت	إمدادات الطاقة للدائرة DC/DC

خصائص وحدة الضوء الخلفي

نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 20 مصباح LED أبيض. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.

السمات	الرمز	دقيقة.	النوع	(ماكس)	الوحدة	الملاحظات
الجهد الأمامي	V_F	14		16	V	-
التيار الأمامي	أنا_F	...	80	-	mA	-
الضوء ((مع شاشة LCD)	(إلف)		360	...	cd/m²	-
مدة حياة المصابيح	لا	....	30,000	...	ساعة	الملاحظة 1

ملاحظة:

ويتم تعريف عمر LED كخفض في سطوع الوحدة إلى 50% من سطوعها الأصلي عند I_(ل)= 20mA/LED. يمكن أن يقلل وقت حياة LED إذا تم تشغيل I_(ل)أكبر من 25mA/LED.

Rموضوع اختبار قابلية الوصول

لا، لا، لا	مادة الاختبار	حالة الاختبار	الملاحظات
1	تخزين عالي الحرارة	+70°C / 96H	1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
2	تخزين منخفض الحرارة	-30 درجة مئوية / 96 ساعة
3	(هاي تيمب)	+60 درجة مئوية / 96 ساعة
4	معدل الحرارة المنخفض	-20 درجة مئوية / 96 ساعة
5	تخزين درجات الحرارة العالية / الرطوبة	50 درجة مئوية × 90%RH / 96H
6	الصدمة الحرارية والبرودة	الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 10 دورات

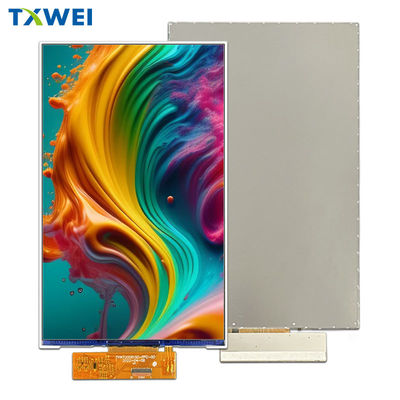

7.0" TFT 800x1280، TFT LCD 7.0 بوصة صورة المنتج

واجهة MIPI 7 بوصات TFT LCD HD 800 * 1280 وحدة عرض LCD عمودية 3

معدات المصنع الآلية بالكامل

واجهة MIPI 7 بوصات TFT LCD HD 800 * 1280 وحدة عرض LCD عمودية 4

واجهة MIPI 7 بوصات TFT LCD HD 800 * 1280 وحدة عرض LCD عمودية 5
