7 بوصة سطوع عالي 1100 نيت شاشة TFT LCD FHD 800 × 1280 نقطة واجهة MIPI

المنتجات

7 بوصة سطوع عالي 1100 نيت شاشة TFT LCD FHD 800 × 1280 نقطة واجهة MIPI

الـ MOQ:	negotiate
السعر:	negotiate
التعبئة القياسية:	cardboard
فترة التسليم:	16
طريقة الدفع او السداد:	L/C TT D/P
القدرة على التوريد:	10000pcs

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin

Guangdong,China

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE ROHS FCC

Model Number

TXW700078S0-CTP

إحصاء القلم:

39Pin

عدد البكسل:

800*3RGB ((H) X1280 ((V)

درجات لومينز:

1100 شمعة/م²

المنطقة النشطة:

94.2 (أفقي) * 150.72 (رأسي)

مسافة البكسل (العرض*الارتفاع):

0.11775(أفقي) *0.11775(رأسي)

واجهة Lcm:

واجهة MIPI

حجم المخطط الميكانيكي (العرض * الارتفاع * الارتفاع):

108.1*164.2*4.45ملم

إبراز:

لوحة عرض طائرة بدون طيار 800X1280,شاشة العرض LCD لمواجهة MIPI,لوحة عرض طائرة بدون طيار بـ 7 بوصات

MIPI Interface LCD Display Screen

7-inch drone display panel

وصف المنتج

1100 نيتش شاشة LCD TFT

شاشة LCD FHD TFT

mipi واجهة TFT شاشة LCD

حول هذا البند TXW700078S0-CTP

نظرة عامة

تم تصميم شاشة TFT LCD عالية السطوع 7 بوصات لتوفير أداء بصري متفوق في ظروف الإضاءة الصعبة.مع سطوع مثير للإعجاب من 1100 نيت وقرار HD الكامل من 800 * 1280 نقطة، هذه الشاشة مثالية للتطبيقات التي تتطلب الوضوح والحيوية.واجهة معالج الصناعة المتنقلة) الواجهة تضمن نقل البيانات عالية السرعة وجودة الصورة المثلى، مما يجعلها مناسبة لمختلف التطبيقات الصناعية والتجارية والمستهلك.

الخصائص الرئيسية

سطوع عالي: عند 1100 نيت، هذا العرض مشرق بشكل استثنائي، مما يجعله مثالي للاستخدام في البيئات الخارجية أو المساحات الداخلية المضاءة بشكل جيد. يضمن رؤية ممتازة حتى في ضوء الشمس المباشر.
دقة HD كاملة: مع دقة 800 × 1280 بكسل ، يوفر هذا الشاشة صورًا حادة ومشاهد تفصيلية ، مما يعزز تجربة المستخدم بشكل عام.
واجهة MIPI: تتيح واجهة MIPI نقل البيانات عالية السرعة مع استهلاك طاقة منخفض. إنها تدعم مجموعة متنوعة من الأجهزة ، مما يضمن التوافق متعدد الاستخدامات.
زوايا مشاهدة واسعة: يوفر العرض زوايا مشاهدة واسعة (عادة 160 درجة أفقيًا و عموديًا) ، مما يسمح برؤية واضحة من مواقع مختلفة دون تشويه الألوان.
أداء الألوان: بفضل نطاق الألوان العالي وإعادة إنتاج الألوان الممتازة ، فإن الشاشة قادرة على عرض صور نابضة بالحياة ، مما يجعلها مناسبة لتطبيقات الوسائط المتعددة.
متانة: تم تصميم شاشة TFT LCD من أجل الصمود ، وهي مصممة لتحمل ظروف بيئية مختلفة. إنها مقاومة للصدمات ويمكن أن تعمل بفعالية في الإعدادات الصعبة.
التكامل السهل: يجعل عامل الشكل المدمج والواجهات القياسية من السهل دمج الشاشة في الأنظمة القائمة ، مما يضمن عملية تركيب سلسة.

سيناريوهات التطبيق

يستخدم هذا المنتج على نطاق واسع في مجالات مثل أجهزة التحكم عن بعد للطائرات بدون طيار ، ومحطات الدفع ، والأمن الصناعي ، والأجهزة ، والمعدات الطبية ، وأجهزة PDA المحمولة ، إلخ.

الاستنتاج

يجمع شاشة TFT LCD عالية السطوع البالغة 7 بوصات بين التكنولوجيا المتطورة والأداء العالي والتنوع ، مما يجعلها خيارًا ممتازًا لمجموعة واسعة من التطبيقات.سواء كانت تستخدم في البيئات الخارجية أو البيئات الصناعية، هذا العرض يضمن الرؤية والموثوقية، وتعزيز تجربة المستخدم والرضا.

الخصائص

المعلم	المواصفات	الوحدة	ملاحظة
حجم المخطط	108.1164.2445	ملم	ضباب
المنطقة النشطة	94.2 ((H) * 150.72 ((V)	ملم	الملاحظة 11
السطوع	1100	cd/m2	-
عدد البكسلات	800*3RGB ((H) X1280 ((V)	البكسلات	-
مساحة البكسل	0.11775 ((H) *0.11775 ((V)	م م م	-
هيكل الشاشة اللمسية	G+G	-	-
تشغيل اللمس	GT911	-	-
واجهة اللمس	IIC
مجموعة الألوان	70% ((الحد الأدنى)) ، 75% (النوع)		CF @ C Light
وضع العرض	عادةً أسود	-	-
اتجاه الرؤية	85/85/85/85 (النموذجية) 80/80/80/80 (الحد الأدنى)	دج.	CR>=10
إحصاء العداد	39	رقم PIN	-
واجهة	واجهة MIPI	-	-
مركز التحكم في سائق LCM	ILI9881C

الملاحظة: H: الطول الأفقي، V: الطول الرأسي.

ملاحظة: تتضمن وحدات IC المتوافقة لهذا المنتج ILI9881C ، Touch Driver IC GT911 يرجى الاتصال بصانع IC وتأكيدها عند اختيار أي منها.المعلومات التي نفترضها عن IC فقط للإشارة.

الرسم الميكانيكي

7 بوصة سطوع عالي 1100 نيت شاشة TFT LCD FHD 800 × 1280 نقطة واجهة MIPI 0

7 بوصة سطوع عالي 1100 نيت شاشة TFT LCD FHD 800 × 1280 نقطة واجهة MIPI 1

الدرجة القصوى المطلقة

السمات	الرمز	دقيقة.	(ماكس)	الوحدة
درجة حرارة تشغيل LCM	فوق	-20	+60	°C
درجة حرارة تخزين LCM	Tstg	-30	+70	°C
درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH)	فوق	-20	+60	°C
TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH)	Tstg	-30	+70	°C
الرطوبة	RH	...	90	%

خصائص وحدة الضوء الخلفي

السمات	الرمز	دقيقة.	النوع	(ماكس)	الوحدة	الملاحظات
الجهد الأمامي	VF	28	...	30	V	...
التيار الأمامي	أناF	...	80	...	mA	...
الضوء ((مع شاشة LCD + CTP)	(إلف)	...	950	...	cd/m2	...
مدة حياة المصابيح	لا	...	20,000	...	ساعة	...

الملاحظة: (1) يتم تعريف عمر الـ "LED life time" على أنه انخفاض في سطوع الوحدة إلى 50% من سطوعها الأصلي عند I(ل)= 20mA/LED. يمكن أن يقلل وقت حياة LED إذا تم تشغيل I(ل)أكبر من 25mA/LED.

وصف وظيفة الوحدة

لا، لا، لا	الرمز	LCM وظيفية	لا، لا، لا	الرمز	LCM وظيفية
1-2	الـ GND	أرضية الطاقة	20	MIPI_D1+	إشارات الدخول المختلفة للبيانات
3	CTP_RST 1.8 فولت	إعادة تعيين لوحة اللمس	21	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
4	LCD-RESET	إعادة تعيين الدبوس. تعيين أي من الدبوس منخفضة يبدأ LSI	22	الـ GND+	أرضية الطاقة
5	CTP_INT 1.8 فولت	مخرج انقطاع لوحة اللمس	23	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
6	الـ TE	نبض رأس الإطار لتأثير تمزيق	24	MIPI_CLK-	دبوس دخول إشارة التفاضل MIPI-DSI CLOCK
7	CTP_SDA 1.8 فولت	بيانات I2C لوحة اللمس	25	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
8	LCD-ID	إقرأ رقم الهوية للدائرة التعرفية	26	MIPI_CLK+	دبوس دخول إشارة التفاضل MIPI-DSI CLOCK
9	CTP_SCL 1.8 فولت	ساعة I2C على لوحة اللمس	27-28	الـ GND	أرضية الطاقة
10	الـ GND	أرضية الطاقة	29	PWM	PWM (تعديل عرض النبض) إشارة القيادة LED.
11	CTP_VCC 3.3 فولت	لوحة اللمس مصدر الطاقة 2.8 ~ 3.3V	30	MIPI_D2-	إشارات الدخول المختلفة للبيانات
12	MIPI_D0-	إشارات الدخول المختلفة للبيانات	31	لوحة LCD-VDDIO/1.8 فولت	إمدادات الطاقة لدوائر الإدخال والإخراج
13	الـ GND	أرضية الطاقة	32	MIPI_D2+	إشارات الدخول المختلفة للبيانات
14	MIPI_D0+	إشارات الدخول المختلفة للبيانات	33-34	الـ GND	أرضية الطاقة
15	LEDA	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية	35	الـ VSP	الجهد الدخالي الخارجي ((4.8V ~ 6V)
16	الـ GND	أرضية الطاقة	36	MIPI_D3-	إشارات الدخول المختلفة للبيانات
17	LEDA	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية	37	VSN	الجهد الدخالي الخارجي ((-4.8V~-6V)
18	MIPI_D1-	إشارات الدخول المختلفة للبيانات	38	MIPI_D3+	دبوس إدخال إشارة التفاضل للبيانات MIPI-DSI
19	الـ GND	أرضية الطاقة	39-40	الـ GND	أرضية الطاقة

عنصر اختبار الموثوقية

7 بوصة سطوع عالي 1100 نيت شاشة TFT LCD FHD 800 × 1280 نقطة واجهة MIPI 2

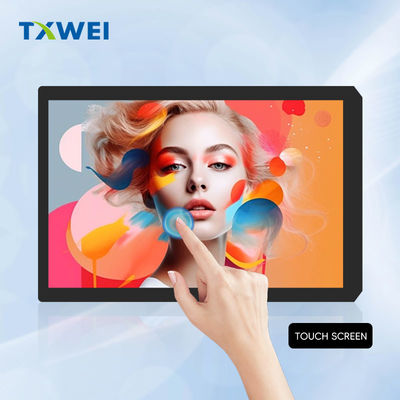

صورة المنتج

7 بوصة سطوع عالي 1100 نيت شاشة TFT LCD FHD 800 × 1280 نقطة واجهة MIPI 3

7 بوصة سطوع عالي 1100 نيت شاشة TFT LCD FHD 800 × 1280 نقطة واجهة MIPI 4

معدات المصنع
