7 بوصة MIPI TFT شاشة LCD 800 * 1280 نقطة الشاشة الملموسة الكفاءة شاشة LCD

الـ MOQ:	negotiate
السعر:	negotiate
التعبئة القياسية:	cardboard
فترة التسليم:	16
طريقة الدفع او السداد:	L/C TT D/P
القدرة على التوريد:	10000pcs

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin

Guangdong,China

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE ROHS FCC

Model Number

TXW700071S0-CTP

الخلفية الحالية:

160 مللي أمبير

برنامج تشغيل LCM IC:

ILI9881C

المنطقة النشطة:

94.2(أفقي) * 150.72(رأسي)

درجات لومينز:

550cd/m2

عدد البكسل:

800*3RGB ((H) X1280 ((V)

إحصاء القلم:

25 دبوس

حجم المخطط الميكانيكي (العرض * الارتفاع * الارتفاع):

107.8 (عرض) ×187.67 (ارتفاع) ×4.45 (سمك) ملم

إبراز:

لوحة عرض مراقبة الوصول الأمنية,شاشة LCD TFT ذات لمسة سعة,550cd/m2 شاشة TFT LCD

Capacitive Touch TFT LCD display

550cd/m2 TFT LCD Display

وصف المنتج

حول هذا المنتج 7 بوصة MIPI TFT شاشة LCD TXW700071S0-CTP مع 25 دبوس

تقديم 7 "MIPI TFT شاشة LCD مع800*1280دقة عالية، شاشة لمسة سعة، وتكنولوجيا IPS مع 550cd/m2 الوضوح، وهنا لمحة مفصلة عن المنتج:

مواصفات العرض:

الحجم: 7 بوصات، مما يوفر حجم شاشة واسع لمشاهدة مفصلة وتفاعل المستخدم.
الدقة: 800 * 1280 بكسل ، توفر وضوح HD كامل للصور والنصوص الواضحة ، مما يجعلها مناسبة للمحتوى عالي الوضوح

تقنية العرض:

ترانزستور الفيلم الرقيق (TFT): يضمن وقت استجابة سريع وتباين عال، مما يوفر ألوانًا حية وواقعية.
IPS (In Plane Switching): يوفر زاوية مشاهدة واسعة لضمان اللون والإشراق المتسقين في جميع الاتجاهات ، مما يجعله خيارا مثاليا للبيئات التعاونية.

وظيفة الشاشة الملموسة:

شاشة لمسة سعة: تدعم الإيماءات متعددة اللمسات ، مما يحقق تفاعل مستخدم بديهي ومستجيب.

الوضوح والتباين:

السطوع: 550cd / m 2 ، مما يضمن أن الشاشة مرئية في بيئات مشرقة وأشعة الشمس المباشرة ، مما يجعلها مناسبة للتطبيقات الخارجية أو المضاءة بشكل جيد في الداخل.
التباين العالي: على الرغم من عدم تحديدها ، فإن لوحات IPS توفر عادة تباينًا عالياً ، مما يعزز عمق وضوح المحتوى المعروض.

التصميم والمتانة:

الهيكل الصناعي: قادر على تحمل الاختبارات القاسية للاستخدام المستمرمع تصميم قوي يمكن أن يتحمل متطلبات البيئات المهنية والتجارية.
نطاق درجة حرارة واسع: يعمل بسلاسة في نطاق درجة حرارة واسع ، مما يضمن موثوقيته في ظل ظروف مناخية مختلفة.

التطبيق:

مناسبة للغاية لمجالات مثل مراقبة الوصول الأمني ، والدفع عبر الهاتف المحمول ، والأمن الصناعي ، والأجهزة ، والمعدات الطبية ، والمنازل الذكية ، وإنترنت الأشياء ، والأجهزة المنزلية ، إلخ.

يعد هذا الشاشة LCD TFT MIPI البالغة 7 بوصات خيارًا ممتازًا لأولئك الذين يبحثون عن شاشات عالية الدقة وارتفاع سطوعها ومدعومة باللمس لمختلف التطبيقات المهنية والتجارية.

إذا كنت بحاجة إلى مزيد من المعلومات أو طلب اقتباس، يرجى الاتصال بنا!

الخصائص

السمات	الحجم	7 بوصة
	القرار	800*3RGB ((H) X1280 ((V)
	واجهة	واجهة MIPI
	عمق اللون	16.7M
	عرض المواصفات، مسافة البكسل (ملم)	0.11775 ((H) *0.11775 ((V)
	تكوين البكسلات	الشريط الرأسي
	وضع العرض	عادةً أسود
	TP Driver IC	GT9271
	معالجة سطح شاشة LCD	طبقة مضادة للوهج: ((3H)
	اتجاه الرؤية	U/D/L/R:85/85/85/85
	نسبة التباين	550 ((TYP.)
	مجموعة الألوان	72%
	الضوء ((cd/m2)	550 ((TYP.)
	إحصاء العداد	25 دبوس
	أرقام LED	24 LEDS
	مركز التحكم في سائق LCM	ILI9881C
الميكانيكية	المخطط الميكانيكي الحجم ((WHT)	107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm
	المنطقة النشطة	94.2 ((H) * 150.72 ((V)
	مع / بدون CTP	مع CTP

رسم المنتج

7 بوصة MIPI TFT شاشة LCD 800 * 1280 نقطة الشاشة الملموسة الكفاءة شاشة LCD 0

7 بوصة MIPI TFT شاشة LCD 800 * 1280 نقطة الشاشة الملموسة الكفاءة شاشة LCD 1

أالبوليوتمالحد الأدنىRالتأثير

السمات	الرمز	دقيقة.	(ماكس)	الوحدة
درجة حرارة تشغيل LCM	T_{الـ OPR}	-20	+60	°C
درجة حرارة تخزين LCM	T_STG	-30	+70	°C
TP درجة حرارة العمل والرطوبة ((20% ~ 90%RH)	T_{الـ OPR}	-20	+60	°C
TP SSدرجة حرارة التخزين والرطوبة ((20% ~ 90%RH)	T_STG	-30	+70	°C
الرطوبة	RH	-	90	%

خصائص وحدة الضوء الخلفي

نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 24 LED أبيض.

يظهر في الجداول التالية.

السمات	الرمز	دقيقة.	النوع	(ماكس)	الوحدة	الملاحظات
الجهد الأمامي	V_F	8.4	...	9.9	V	...
التيار الأمامي	أنا_F	...	160	...	mA	...
الضوء ((مع شاشة LCD + CTP)	(إلف)	...	TBD	...	cd/m²	...
مدة حياة المصابيح	لا	...	30,000	...	ساعة	الملاحظة 1

ملاحظة:

ويتم تعريف عمر LED كخفض في سطوع الوحدة إلى 50% من سطوعها الأصلي عند I_(ل)= 20mA/LED. يمكن أن يقلل وقت حياة LED إذا تم تشغيل I_(ل)أكبر من 25mA/LED.

وصف وظيفة الوحدة

رقم البين	الرمز	الـ LCMوظيفية
1	VDD 3.3 فولت	إمدادات الطاقة للدائرة DC/DC
2	VDD 3.3 فولت	إمدادات الطاقة للدائرة DC/DC
3	إعادة تعيين 3.3 فولت	إعادة تعيين الدبوس. تعيين أي من الدبوس منخفضة يبدأ LSI
4	الـ GND	(ب)أرضية
5	MIPI_D0ن	القطبية السلبية للبيانات التفاضلية منخفضة الجهد 0 إشارة
6	MIPI_D0(ب)	القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد 0 إشارة
7	الـ GND	(ب)أرضية
8	MIPI_D1ن	القطبية السلبية لبيانات التفاضل منخفضة الجهد 1
9	MIPI_D1(ب)	القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد1الإشارة
10	الـ GND	(ب)أرضية
11	MIPI_CLKن	القطبية السلبية لإشارة الساعة التفاضلية منخفضة الجهد
12	MIPI_CLK(ب)	القطبية الإيجابية لإشارة الساعة التفاضلية منخفضة الجهد
13	الـ GND	(ب)أرضية
14	MIPI_D2ن	القطبية السلبية لإشارة بيانات التفاضل منخفضة الجهد 2
15	MIPI_D2(ب)	القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد2الإشارة
16	الـ GND	(ب)أرضية
17	MIPI_D3ن	القطبية السلبية لإشارة الجهد المنخفض 3
18	MIPI_D3(ب)	القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد3الإشارة
19	الـ GND	(ب)أرضية
20	PWM	عقدة الخروج PWM لتحكم الضوء الخلفي LCD
21	الـ GND	(ب)أرضية
22	مصباح LEDك	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
23	مصباح LEDك	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
24	مصباح LEDأ	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية
25	مصباح LEDأ	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية

CTPرقم PINالوصف:

رقم البين	الرمز	TPوظيفية
1	جTP_RST3.3 فولت	إعادة تعيين لوحة اللمس
2	جTP_INT3.3 فولت	مخرج انقطاع لوحة اللمس
3	جTP_SDA3.3 فولت	بيانات I2C لوحة اللمس
4	جTP_SCL3.3 فولت	ساعة I2C على لوحة اللمس
5	الـ GND	(ب)أرضية
6	جTP_VDD3.3 فولت	إمدادات PWR من لوحة اللمس

Rموضوع اختبار قابلية الوصول

لا، لا، لا	مادة الاختبار	حالة الاختبار	الملاحظات
1	تخزين عالي الحرارة	+70°C / 96H	1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
2	تخزين منخفض الحرارة	-30 درجة مئوية / 96 ساعة
3	(هاي تيمب)	+60 درجة مئوية / 96 ساعة
4	معدل الحرارة المنخفض	-20 درجة مئوية / 96 ساعة
5	تخزين درجات الحرارة العالية / الرطوبة	50 درجة مئوية × 90%RH / 96H
6	الصدمة الحرارية والبرودة	الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 10 دورات

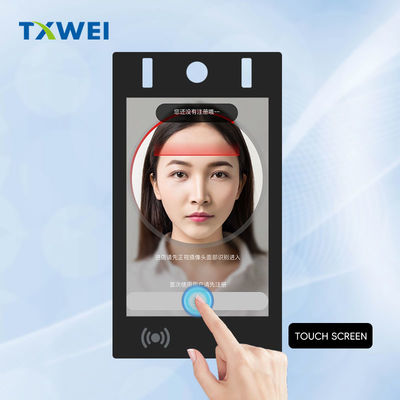

صورة المنتج
