| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
رقم الطراز:TXW700028N0
الخصائص
| البند | المواصفات |
| حجم شاشة LCD | 7.0 بوصة ((مقطوعة) |
| عنصر السائق | مصفوفة نشطة a-Si TFT |
| القرار |
1024*3RGB ((H) X600 ((V) |
| وضع العرض | عادةً أبيض، قابل للإنتقال |
| مسافة النقطة |
0.1506*0.1432ملم |
| المنطقة النشطة |
154.21 ((H) * 85.92 ((V) mm |
| حجم الوحدة |
164.9*100*3.5ملم |
| معالجة السطح | مضاد للوهج |
| ترتيب الألوان | شريط RGB |
|
مركز التحكم في سائق LCM |
HX8282A11 |
|
تيار الضوء الخلفي |
200-280mA |
|
درجات اللومن |
800cd/m2 |
7 بوصة TFT 1024x600 نقطة رسم المنتج
وصف وظيفة الوحدة
| رقم البين | الرمز | الـ LCMالوصف |
| 1 | LEDA | إمدادات الطاقة للضوء الخلفي |
| 2 | LEDA | إمدادات الطاقة للضوء الخلفي |
| 3 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 4 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 5 | الـ GND |
أرضية الطاقة |
| 6 | VCOM | الجهد المشترك |
| 7 | DVDD |
طاقة الدوائر الرقمية 3.3 فولت |
| 8 | الوضع |
تحديد وضع DE/SYNC. |
| 9 | DE | إشارة تمكين البيانات في وضع RGB I/F 1 |
| 10 | VS | مزامنة عمودية إشارة في RGB I/F |
| 11 | HS | مزامنة أفقية إشارة في RGB I/F |
| 12~19 | B7~B0 | 8 بتات بيانات الباص عرض البيانات الزرقاء |
| 20 ~ 27 | G7~G0 | بيانات الباص البيانات 8 بت العرض الأخضر |
| 28 ~ 35 | R7~R0 | 8 بتات بيانات الباص عرض البيانات الحمراء. |
| 36 | الـ GND | أرضية الطاقة |
| 37 | DCLK | إشارة ساعة البكسلات في RGB I/F |
| 38 | الـ GND | أرضية الطاقة |
| 39 | ال/ر |
اختيار اليسار / اليمين |
| 40 | U/D |
تحديد الصعود والهبوط |
| 41 | VGH | البوابة على الجهد |
| 42 | VGL | البوابة OFF الجهد |
| 43 | AVDD | طاقة الدوائر التناظرية |
| 44 | إعادة تعيين |
الاحتياطي العالمي |
| 45 | NC |
لا يوجد اتصال |
| 46 | VCOM | الجهد المشترك |
| 47 | DITHB |
وظيفة التثبيت. وظيفة التثبيت. DITHER = H:تمكين وظيفة التثبيت الداخلية. |
| 48 | الـ GND | أرضية الطاقة |
| 49 | NC |
لا يوجد اتصال |
| 50 | NC |
لا يوجد اتصال |
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +70 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +80 | °C |
| الرطوبة | RH | 10 | 90 | % |
TFT العاصمةجالخصائص
| السمات | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة |
| معدل تشغيل TFT | هرتز | ... | 60 | ... | هرتز | |
| فولتاج التغذية ل ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| بوابة TFT ON Voltage | VGH | 17 | 18 | 19 | V | الملاحظة 2 |
| بوابة TFT من الجهد | VGL | -ستة5 | -6 | -خمسة5 | V | الملاحظة 2 |
|
الجهد العادي TFT |
Vcom | 3.0 | 3.15 | 3.3 | V | الملاحظة 1 |
| AVDD | أوفد | 8.9 | 9.0 | 9.1 | V | الملاحظة 3 |
الملاحظة 1: يجب تعديل قيمة VCOM حسب الحالة المختلفة لتحسين قيمة Flicker.
الملاحظة 2: VGH و VGL هي فولتاجيات تشغيل بوابة TFT.
ملاحظة 3: ضبط التباين، وجعل اللون أكبر وأكثر قتامة، وجعل اللون أصغر وأخف.
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 30 LED أبيض. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 8.8 | ... | 10 | V | - |
| التيار الأمامي | أناF | ... | 200 | ... | mA | - |
| الضوء ((مع شاشة LCD + CTP) | (إلف) | ... | 650 | ... | cd/m2 | - |
| مدة حياة المصابيح | لا | ... | 30,000 | ... | ساعة | الملاحظة 1 |
ملاحظة:
ويتم تعريف عمر LED كخفض في سطوع الوحدة إلى 50% من سطوعها الأصلي عند I(ل)= 20mA/LED. يمكن أن يقلل وقت حياة LED إذا تم تشغيل I(ل)أكبر من 25mA/LED
عنصر اختبار الموثوقية
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +80°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +70°C / 96H | |
| 4 | معدل الحرارة المنخفض | -20 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 60 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 70 درجة مئوية (30 دقيقة) ، 50 دورة |

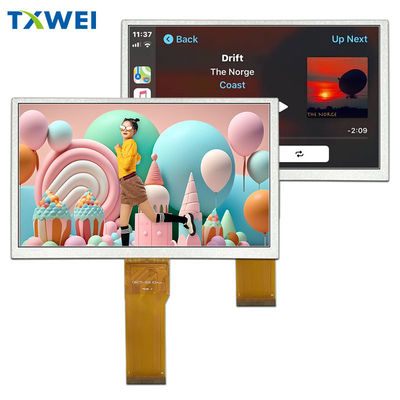

7 " TFT 1024x600 نقاط صورة المنتج
